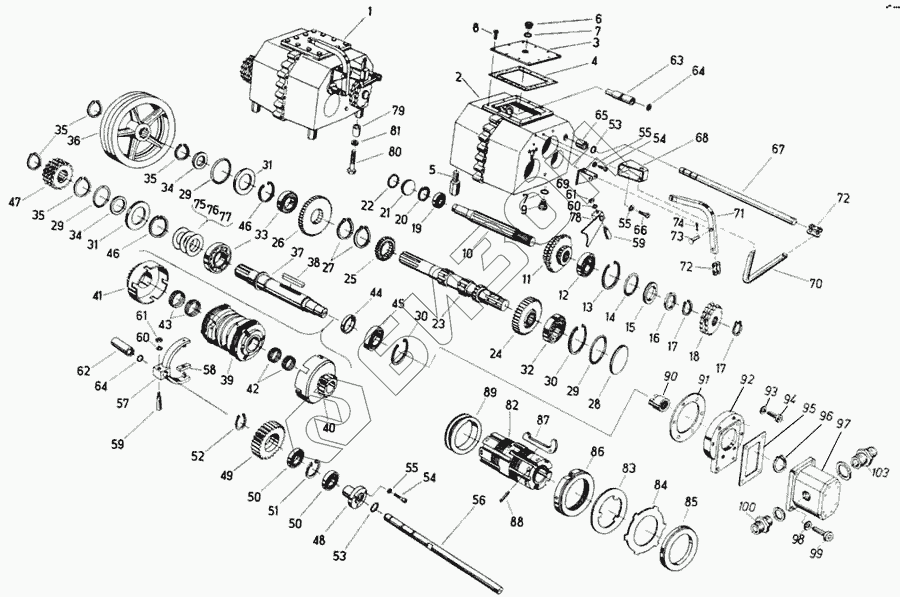

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Цилиндрическая зубчатая реверсивная передача
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
31
32
33
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
53
54
54
55
55
55
56
57
58
59
59
60
60
61
61
62
63
64
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9933 95930 2 | 9933 95930 2 | Болт с шестигранной головкой М10х20 |
Загрузка ...
|
|
| 9970 90804 8 | 9970 90804 8 | Уплотнительное кольцо А10х13 |
Загрузка ...
|
|
| 1 | 4032 81052 1 | Цилиндрическая зубчатая реверсивная передача (с гидравлическим насосом) |
Загрузка ...
|
|
| 2 | 4032 81054 6 | Картер коробки передач |
Загрузка ...
|
|
| 3 | 4031 83171 1 | Крышка |
Загрузка ...
|
|
| 4 | 4032 81258 0 | Уплотнение |
Загрузка ...
|
|
| 5 | 4032 81094 8 | Шпилька |
Загрузка ...
|
|
| 6 | 1101 06331 1 | Корпус фильтра |
Загрузка ...
|
|
| 7 | 9970 90922 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 9930 92998 4 | Болт с шестигранной головкой М8х20 |
Загрузка ...
|
|
| 9 | 9946 93747 0 | Запорный винт с магнитным фильтром М26х1,5 |
Загрузка ...
|
|
| 10 | 4032 81063 4 | Вал |
Загрузка ...
|
|
| 11 | 4032 81064 2 | Блок подвижных шестерен |
Загрузка ...
|
|
| 12 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 13 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 9907 91430 0 | Кольцо с круглым сечением 75х2 |
Загрузка ...
|
|
| 15 | 4032 81069 1 | Крышка |
Загрузка ...
|
|
| 16 | 9905 87075 7 | Кольцо уплотнения вала D40х52х7 |
Загрузка ...
|
|
| 17 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 4031 83085 6 | Двойное цепное колесо |
Загрузка ...
|
|
| 18 | 4032 81083 5 | Цепное колесо 13 зубьев |
Загрузка ...
|
|
| 19 | 9902 89046 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 20 | 9964 91781 8 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 4032 81078 8 | Крышка |
Загрузка ...
|
|
| 22 | 9907 91403 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 23 | 4032 81104 0 | Вал с прямозубым цилиндрическим колесом |
Загрузка ...
|
|
| 24 | 4032 81065 0 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 25 | 4032 81105 7 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 26 | 4032 81106 5 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 27 | 9964 91735 2 | Стопорное кольцо 62 |
Загрузка ...
|
|
| 28 | 4032 81070 6 | Крышка |
Загрузка ...
|
|
| 29 | 9907 91440 5 | Кольцо с круглым сечением 95х2 |
Загрузка ...
|
|
| 30 | 9964 91786 7 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | 4032 81077 1 | Крышка |
Загрузка ...
|
|
| 32 | 9902 89094 8 | Радиальный шарикоподшипник 6309 |
Загрузка ...
|
|
| 33 | 9902 89097 2 | Радиальный шарикоподшипник 6310 |
Загрузка ...
|
|
| 34 | 9905 87127 6 | Уплотнение вала |
Загрузка ...
|
|
| 35 | 9964 91729 7 | Стопорное кольцо 48 |
Загрузка ...
|
|
| 36 | 4031 83266 5 | Шкив клиноременной передачи, кошплект |
Загрузка ...
|
|
| 37 | 4032 81096 4 | Вал |
Загрузка ...
|
|
| 38 | 4032 81100 8 | Направляющая призматическая шпонка |
Загрузка ...
|
|
| 39 | 4032 81197 3 | Многодисковая муфта, с обеих сторон |
Загрузка ...
|
|
| 40 | 4032 81098 0 | Колпак |
Загрузка ...
|
|
| 41 | 4032 81099 7 | Колпак |
Загрузка ...
|
|
| 42 | 9902 88908 7 | Комплект игольчатых роликов КК40х45х34 |
Загрузка ...
|
|
| 43 | 9902 88909 5 | Комплект игольчатых роликов К52х57х17 |
Загрузка ...
|
|
| 44 | 4032 81066 7 | Распорное кольцо |
Загрузка ...
|
|
| 45 | 9902 89122 5 | Радиальный шарикоподшипник 6407 |
Загрузка ...
|
|
| 46 | 9964 91787 5 | Кольцо стопорное |
Загрузка ...
|
|
| 47 | 4032 81081 0 | Цепное колесо |
Загрузка ...
|
|
| 48 | 4032 81109 8 | Втулка |
Загрузка ...
|
|
| 49 | 4032 81110 4 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 50 | 9902 89010 3 | Радиальный шарикоподшипник 6006 |
Загрузка ...
|
|
| 51 | 9964 91779 5 | Стопорное кольцо 55 |
Загрузка ...
|
|
| 52 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 53 | 9907 91492 8 | Кольцо о круглым сечением 20х3 |
Загрузка ...
|
|
| 54 | 9937 93886 6 | Болт с цилиндрической головкой М8х30 |
Загрузка ...
|
|
| 55 | 9961 91096 8 | Кольцо пружинное |
Загрузка ...
|
|
| 56 | 4032 81087 6 | Мост переключения |
Загрузка ...
|
|
| 57 | 4032 81059 5 | Вилка переключения передач |
Загрузка ...
|
|
| 58 | 4032 81086 8 | Переключающий ползун |
Загрузка ...
|
|
| 59 | 4240 03536 6 | Шпонка кривошипа |
Загрузка ...
|
|
| 60 | 4240 03537 4 | Подкладка |
Загрузка ...
|
|
| 61 | Гайка | Гайка |
Загрузка ...
|
|
| 62 | 4032 81118 6 | Втулка |
Загрузка ...
|
|
| 63 | 4032 81117 8 | Втулка |
Загрузка ...
|
|
| 64 | 9962 91823 4 | Стопорное кольцо 20х2 |
Загрузка ...
|
|
| 65 | 4032 81125 8 | Втулка |
Загрузка ...
|
|
| 66 | 9937 93885 8 | Болт с цилиндрической головкой М8х25 |
Загрузка ...
|
|
| 67 | 4032 81058 7 | Мост переключения |
Загрузка ...
|
|
| 68 | 4032 81061 8 | Подшипниковая стойка |
Загрузка ...
|
|
| 69 | 4032 81060 1 | Подшипниковая стойка |
Загрузка ...
|
|
| 70 | 4032 81124 1 | Рычаг |
Загрузка ...
|
|
| 71 | 4032 81093 1 | Рычаг |
Загрузка ...
|
|
| 72 | 9917 90558 0 | Соединительное звено 1Е25,4х17,02 |
Загрузка ...
|
|
| 73 | 9949 86269 0 | Палец 10х50х38 |
Загрузка ...
|
|
| 74 | 9963 94975 4 | Шплинт 3,2х16 |
Загрузка ...
|
|
| 75 | 4032 81073 0 | Установочная шайба 0,8 |
Загрузка ...
|
|
| 76 | 4032 81074 7 | Установочная шайба 0,5 |
Загрузка ...
|
|
| 77 | 4032 81075 5 | Установочная шайба 0,2 |
Загрузка ...
|
|
| 78 | 4032 81057 0 | Вилка переключения передач |
Загрузка ...
|
|
| 79 | 4032 80009 5 | Втулка |
Загрузка ...
|
|
| 80 | 9935 93361 3 | Болт с шестигранной головкой М20х1,5х60 |
Загрузка ...
|
|
| 81 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 82 | 4032 81039 4 | Внутренний элемент |
Загрузка ...
|
|
| 83 | 4032 81044 1 | Внутренний фрикционный диск 107-1,5 |
Загрузка ...
|
|
| 84 | 4032 81045 8 | Наружный фрикционный диск 107-1,5 |
Загрузка ...
|
|
| 85 | 4032 81047 4 | Нажимная шайба |
Загрузка ...
|
|
| 86 | 4032 81048 2 | Установочное кольцо с резьбой |
Загрузка ...
|
|
| 87 | 4032 81049 0 | Угловой рычаг |
Загрузка ...
|
|
| 88 | 9967 94480 1 | Цилиндрический штифт 6х28 |
Загрузка ...
|
|
| 89 | 4032 81050 5 | Муфта переключения |
Загрузка ...
|
|
| 90 | 4031 83235 1 | Соединительная втулка |
Загрузка ...
|
|
| 91 | 4031 83173 6 | Уплотнение |
Загрузка ...
|
|
| 92 | 4031 83174 4 | Фланец |
Загрузка ...
|
|
| 93 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 94 | 9937 98458 2 | Болт с цилиндрической головкой М6х30 |
Загрузка ...
|
|
| 95 | 4031 82800 0 | Уплотнение |
Загрузка ...
|
|
| 96 | 9964 91715 1 | Кольцо стопорное |
Загрузка ...
|
|
| 97 | 4031 83234 3 | Шестеренный насос 16/16.0-120 |
Загрузка ...
|
|
| 98 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 99 | 9937 98461 3 | Болт с цилиндрической головкой М8х35 |
Загрузка ...
|
|
| 100 | Штуцер 15х12-32 | Штуцер 15х12-32 |
Загрузка ...
|
|
| 101 | 9970 90869 1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 102 | 9970 90917 8 | Кольцо уплотнительное |
Загрузка ...
|
|
| 103 | Штуцер 22-25 | Штуцер 22-25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
