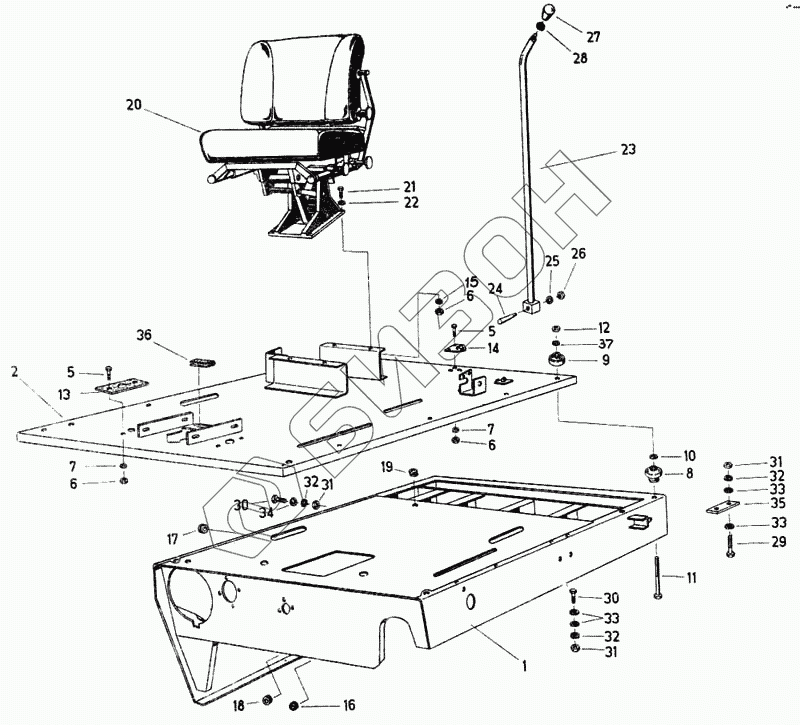

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Пульт водителя
1
2
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
31
31
32
32
32
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4031 83162 3 | Каркас |
Загрузка ...
|
|
| 2 | 4031 83213 4 | Платформа |
Загрузка ...
|
|
| 5 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 6 | 9950 39588 1 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 7 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 4032 80798 5 | Гаситель колебаний |
Загрузка ...
|
|
| 9 | 4032 80799 3 | Гаситель колебаний |
Загрузка ...
|
|
| 10 | 9960 92180 1 | Шайба 10,5 |
Загрузка ...
|
|
| 11 | 9932 95939 3 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 4032 80806 1 | Резиновая плита |
Загрузка ...
|
|
| 14 | 4221 60478 6 | Подшипник |
Загрузка ...
|
|
| 15 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 16 | 9972 87702 1 | Кабельный наконечник А30х4 |
Загрузка ...
|
|
| 17 | 9972 87701 3 | Кабельный наконечник А20х4 |
Загрузка ...
|
|
| 18 | 9972 87700 5 | Кабельный наконечник А20х2,5 |
Загрузка ...
|
|
| 19 | 9972 87699 4 | Насадка кабеля |
Загрузка ...
|
|
| 20 | 4032 80758 3 | Сидение водителя |
Загрузка ...
|
|
| 21 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 23 | 4032 80007 0 | Рычаг механизма переключения |
Загрузка ...
|
|
| 23 | 4032 80909 5 | Рычаг механизма переключения |
Загрузка ...
|
|
| 24 | 4240 03536 6 | Шпонка кривошипа |
Загрузка ...
|
|
| 25 | 4240 03537 4 | Подкладка |
Загрузка ...
|
|
| 26 | Гайка для клина кривошипной рукоятки | Гайка для клина кривошипной рукоятки |
Загрузка ...
|
|
| 27 | 9910 88389 3 | Шариковая рукоятка В50 |
Загрузка ...
|
|
| 28 | 9960 92240 0 | Шайба 18 |
Загрузка ...
|
|
| 29 | 9932 95938 5 | Болт с шестигранной головкой М12х80 |
Загрузка ...
|
|
| 30 | 9933 93210 8 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 32 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 33 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 34 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 35 | 4032 80035 1 | Вкладыш |
Загрузка ...
|
|
| 36 | 4032 80807 8 | Вкладыш |
Загрузка ...
|
|
| 37 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
