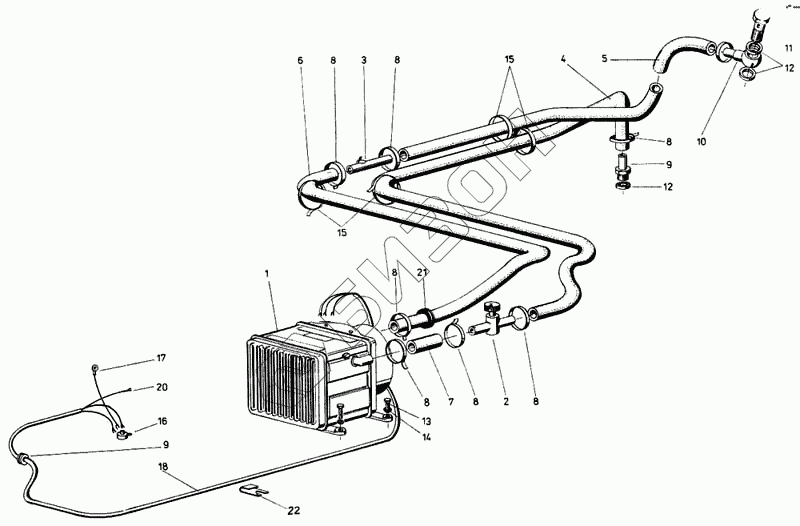

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Система обогрева теплой воды
1
2
3
4
5
6
7
8
8
8
8
8
8
8
9
9
10
11
12
12
13
14
15
15
16
17
18
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1105 31441 5 | Нагревательный элемент W313/S 24V |
Загрузка ...
|
|
| 2 | 4031 83130 1 | Регулировочный кран, в сборе |
Загрузка ...
|
|
| 3 | 4031 83131 8 | Клапан спускной с соединительной трубкой |
Загрузка ...
|
|
| 4 | 4031 83133 4 | Шланг для охлаждающей воды |
Загрузка ...
|
|
| 5 | 4031 83134 2 | Шланг для охлаждающей воды |
Загрузка ...
|
|
| 6 | 4031 83135 0 | Шланг для охлаждающей воды |
Загрузка ...
|
|
| 7 | 4031 83136 7 | Шланг для охлаждающей воды |
Загрузка ...
|
|
| 8 | 9910 97135 4 | Хомутик для шланга В9х250 |
Загрузка ...
|
|
| 9 | 9969 94654 5 | Патрубок для шланга SЕ15-1 |
Загрузка ...
|
|
| 10 | 1105 25802 0 | Кольцевая деталь, в сборе |
Загрузка ...
|
|
| 11 | 9946 92741 1 | Болт пустотелый |
Загрузка ...
|
|
| 12 | 9970 90901 6 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 9933 92965 1 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 15 | 9910 95190 4 | Лента фиксирующая |
Загрузка ...
|
|
| 16 | 9019 87445 8 | Клавишный выключатель |
Загрузка ...
|
|
| 17 | 4031 83138 3 | Соединение через корпус |
Загрузка ...
|
|
| 18 | 4031 83139 1 | Кабель |
Загрузка ...
|
|
| 19 | 9972 87694 5 | Кабельный наконечник А10х2,5 |
Загрузка ...
|
|
| 20 | 9019 87721 0 | Предохранитель |
Загрузка ...
|
|
| 21 | 9972 87701 3 | Кабельный наконечник А20х4 |
Загрузка ...
|
|
| 22 | 1105 22090 8 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
