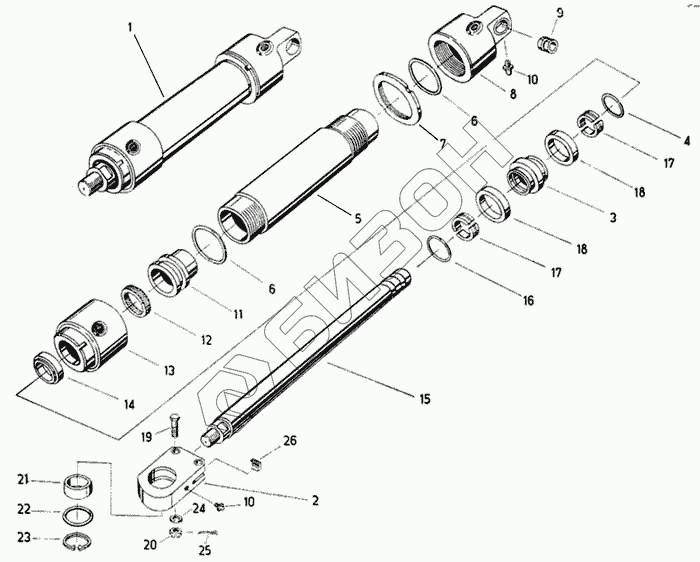

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - регулировочное устройство

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	9912 86218 8	Рабочий цилиндр В1-32/20х400	Загрузка ...
2	9912 88621 8	Головка поршневого штока А2-32/160	Загрузка ...
3	4110 16687 5	Поршень	Загрузка ...
4	9962 91811 3	Упорное кольцо 20х2	Загрузка ...
5	4110 16683 4	Труба цилиндра, высота хода 400	Загрузка ...
6	9907 91373 4	Кольцо круглого сечения	Загрузка ...
7	Шлицевая гайка	Шлицевая гайка	Загрузка ...
8	4110 16690 6	Крышка подшипника с подвижным ушком	Загрузка ...
9	9926 86846 0	Втулка подшипника 2F20/26х20	Загрузка ...
10	9920 92549 2	Масленка коническая	Загрузка ...
11	Направляющая втулка	Направляющая втулка	Загрузка ...
12	9907 91222 7	Кольцевое манжетное уплотнение с внутренней кромкой 20	Загрузка ...
13	Уплотняющий корпус	Уплотняющий корпус	Загрузка ...
14	9907 90758 4	Маслосьемное кольцо 20	Загрузка ...
15	Поршневой шток, высота хода 400 .	Поршневой шток, высота хода 400 .	Загрузка ...
16	9907 91325 2	Кольцо с круглым сечением 10х2	Загрузка ...
17	Полукольцо	Полукольцо	Загрузка ...
18	9907 90769 7	Кольцевое манжетное уплотнение с наружной кромкой 32	Загрузка ...
19	9932 93032 4	Болт шестигранный	Загрузка ...
20	9951 89416 4	Корончатая гайка М8	Загрузка ...
21	Шарнирный подшипник	Шарнирный подшипник	Загрузка ...
22	Распорное кольцо	Распорное кольцо	Загрузка ...
23	9964 91774 6	Кольцо стопорное	Загрузка ...
24	9960 92175 4	Шайба	Загрузка ...
25	9963 94937 7	Шплинт 2х20	Загрузка ...
26	Уплотняющая пластина	Уплотняющая пластина	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
