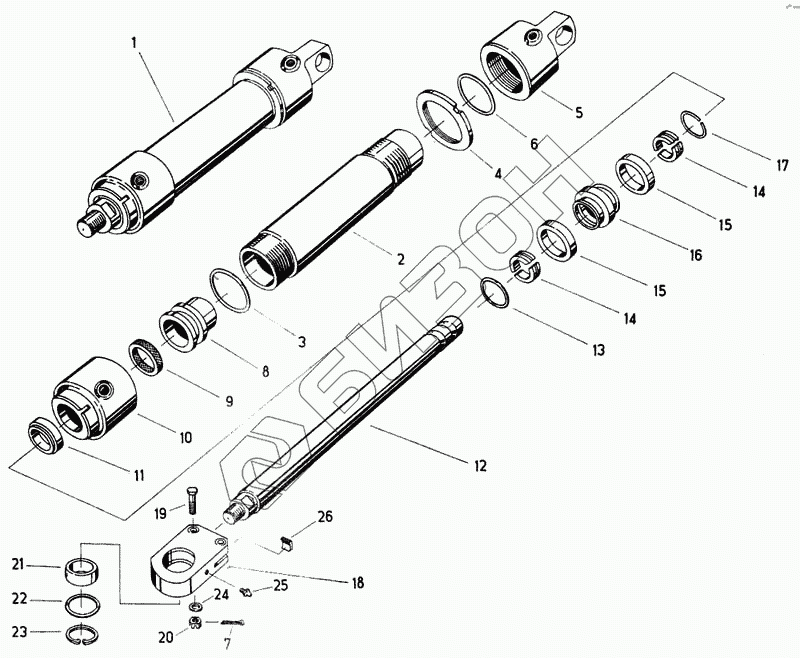

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - управление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9912 86257 3 | Цилиндр рабочий |
Загрузка ...
|
|
| 2 | Труба цилиндра 250 длина хода | Труба цилиндра 250 длина хода |
Загрузка ...
|
|
| 3 | 9907 91383 0 | Кольцо с круглым сечением 40х2 |
Загрузка ...
|
|
| 4 | Шлицевал гайка | Шлицевал гайка |
Загрузка ...
|
|
| 5 | Крышка подшипника с ушком для шарнира | Крышка подшипника с ушком для шарнира |
Загрузка ...
|
|
| 6 | Кольцо с круглым сечением 45х2 | Кольцо с круглым сечением 45х2 |
Загрузка ...
|
|
| 7 | 9963 94938 5 | Шплинт 2х20 |
Загрузка ...
|
|
| 8 | Направляющая втулка | Направляющая втулка |
Загрузка ...
|
|
| 9 | 9907 91221 0 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 10 | Уплотняющий корпус | Уплотняющий корпус |
Загрузка ...
|
|
| 11 | 9907 90753 5 | Кольцо маслосъемное |
Загрузка ...
|
|
| 12 | Поршневой шток | Поршневой шток |
Загрузка ...
|
|
| 13 | 9907 91330 8 | Кольцо с круглым сечением 14х2 |
Загрузка ...
|
|
| 14 | Полукольцо | Полукольцо |
Загрузка ...
|
|
| 15 | 9907 90774 4 | Кольцевое манжетное уплотнение с наружной кромкой 40 |
Загрузка ...
|
|
| 16 | Поршень | Поршень |
Загрузка ...
|
|
| 17 | 9962 91812 1 | Кольцо упорное наружное |
Загрузка ...
|
|
| 18 | Шарнирная головка | Шарнирная головка |
Загрузка ...
|
|
| 19 | 9932 93024 4 | Болт с шестигранной головкой М8х35 |
Загрузка ...
|
|
| 20 | 9951 89416 4 | Корончатая гайка М8 |
Загрузка ...
|
|
| 21 | Шарнирный подшипник | Шарнирный подшипник |
Загрузка ...
|
|
| 22 | Распорное кольцо | Распорное кольцо |
Загрузка ...
|
|
| 23 | 9964 91774 6 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 25 | 9920 92549 2 | Масленка коническая |
Загрузка ...
|
|
| 26 | Уплотняющая плита | Уплотняющая плита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
