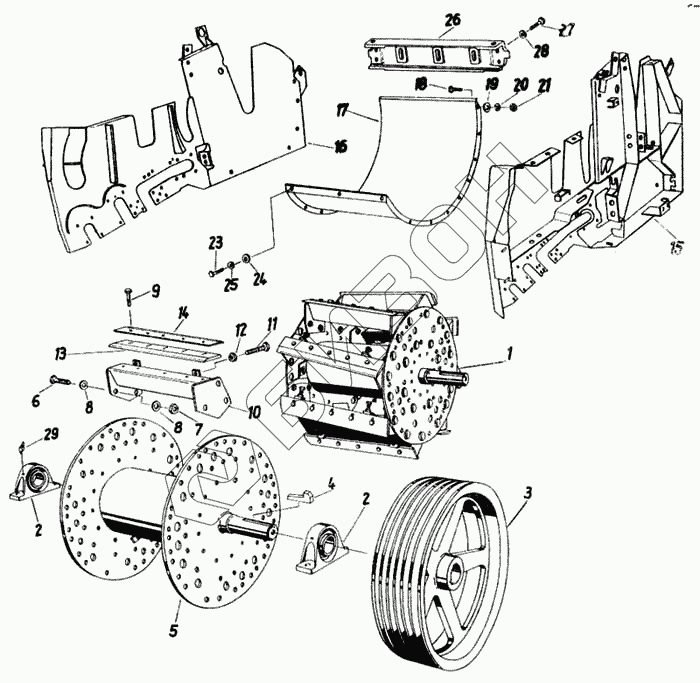

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Рама, измельчительный барабан
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9902 89215 4 | 9902 89215 4 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 1 | 4032 80859 2 | Барабан |
Загрузка ...
|
|
| 2 | 4032 80872 8 | Вертикальный подшипник |
Загрузка ...
|
|
| 3 | 4031 82729 0 | Клиноременной шкив, в оборе |
Загрузка ...
|
|
| 4 | 9965 95554 1 | Шпонка с головкой 18х11х110 |
Загрузка ...
|
|
| 5 | 4032 80765 5 | Каркас барабана |
Загрузка ...
|
|
| 6 | 9935 93301 0 | Болт с шестигранной головкой М16х1,5х40 |
Загрузка ...
|
|
| 7 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 8 | 9960 92238 6 | Шайба 17 |
Загрузка ...
|
|
| 9 | 9934 93195 0 | Болт с шестигранной головкой М12х1,5х30 |
Загрузка ...
|
|
| 10 | 4032 80754 2 | Ножевые держатели |
Загрузка ...
|
|
| 11 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 13 | 4032 80144 0 | Нож |
Загрузка ...
|
|
| 14 | 4032 80145 7 | Защитная пружина |
Загрузка ...
|
|
| 15 | 4031 82730 5 | Боковая стенка, левая |
Загрузка ...
|
|
| 16 | 4031 82731 3 | Боковая стенка, правая |
Загрузка ...
|
|
| 17 | 4031 82920 2 | Быбросная ванна |
Загрузка ...
|
|
| 18 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 19 | 9965 92187 0 | Шайба 11х25х4 |
Загрузка ...
|
|
| 20 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 23 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 25 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 4031 83049 5 | Держатель противорежущей пластины |
Загрузка ...
|
|
| 27 | 9935 93295 0 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9965 96351 7 | Шайба 18х36х6 |
Загрузка ...
|
|
| 29 | 9920 92551 5 | Масленка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
