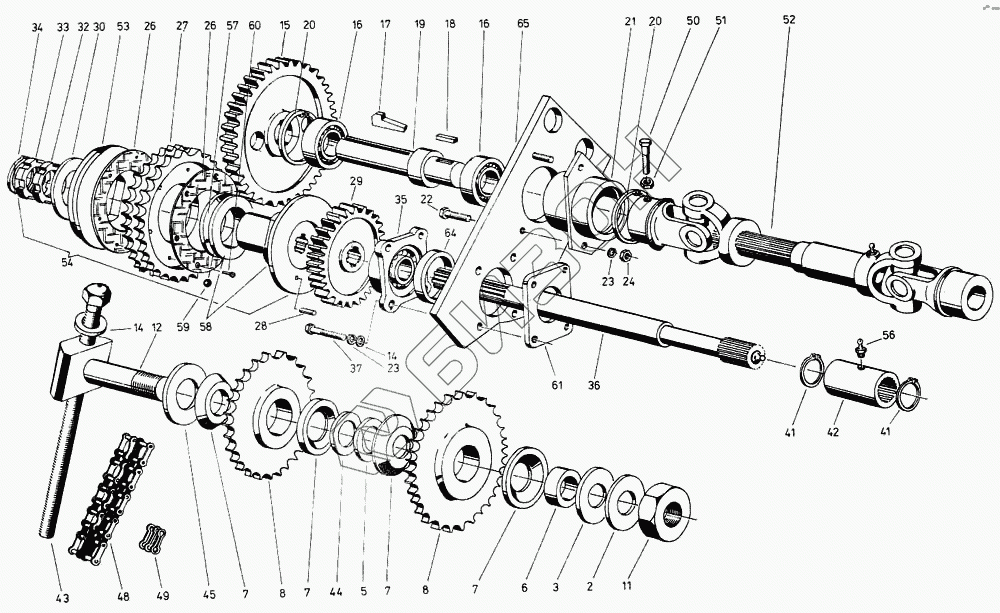

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Двухрядный подшипник, вал сцепления
2
3
5
6
7
7
7
7
8
8
11
12
14
14
15
16
16
17
18
19
20
20
21
22
23
23
24
26
26
27
28
29
30
32
33
34
35
36
37
41
41
42
43
44
45
48
48
49
50
51
52
53
54
57
58
59
60
61
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9902 89208 2 | 9902 89208 2 | Подшипник самоустанавливающийся |
Загрузка ...
|
|
| 4031 82712 0 | 4031 82712 0 | Двойное цепное колесо, в сборе |
Загрузка ...
|
|
| 2 | 9965 92259 0 | Шайба 22х36х1 |
Загрузка ...
|
|
| 3 | 9965 92260 5 | Шайба 22х36х2 |
Загрузка ...
|
|
| 5 | 9960 92251 3 | Шайба |
Загрузка ...
|
|
| 6 | 9926 86757 2 | Втулка F21/29х10 |
Загрузка ...
|
|
| 7 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 8 | 4133 77312 5 | Цепное колесо 15 зубьев |
Загрузка ...
|
|
| 11 | 9950 89770 5 | Гайка шестигранная |
Загрузка ...
|
|
| 12 | 4032 80229 8 | Палец |
Загрузка ...
|
|
| 14 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 15 | 4031 83015 7 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 16 | 9902 89053 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 17 | 9965 95539 8 | Шпонка с головкой |
Загрузка ...
|
|
| 18 | 9965 95664 7 | Призматическая шпонка А12х8х36 |
Загрузка ...
|
|
| 19 | 4032 80383 6 | Вал |
Загрузка ...
|
|
| 20 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 4031 83034 1 | Корпус подшипника |
Загрузка ...
|
|
| 22 | 9933 95923 0 | Болт с шестигранной головкой М12х22 |
Загрузка ...
|
|
| 23 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 25 | 4031 82710 4 | Часть сцепления |
Загрузка ...
|
|
| 26 | 4031 82936 4 | Фрикционная накладка муфты |
Загрузка ...
|
|
| 27 | 4031 82713 7 | Двойное цепное колесо |
Загрузка ...
|
|
| 28 | 9967 94448 1 | Цилиндрический штифт 8м 6х10 |
Загрузка ...
|
|
| 29 | 4031 83003 6 | Прямозубая цилиндрическая шестерня |
Загрузка ...
|
|
| 30 | 4131 77499 7 | Тарельчатая пружина |
Загрузка ...
|
|
| 32 | 9952 89501 0 | Гайка шлицевая |
Загрузка ...
|
|
| 33 | 9952 89501 0 | Гайка шлицевая |
Загрузка ...
|
|
| 34 | 9964 91723 1 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | 4031 83013 2 | Корпус фланцевого подшипника |
Загрузка ...
|
|
| 36 | 4031 82898 2 | Вал |
Загрузка ...
|
|
| 37 | 9932 93215 8 | Болт с шестигранной головкой М12х45 |
Загрузка ...
|
|
| 41 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 42 | 4031 82832 2 | Гильза |
Загрузка ...
|
|
| 43 | 4032 80028 8 | Шпиндель |
Загрузка ...
|
|
| 44 | 9965 92048 4 | Установочная шайба 20х1 |
Загрузка ...
|
|
| 45 | 9965 92270 1 | Шайба 22х50х3 |
Загрузка ...
|
|
| 48 | 9917 90729 3 | Роликовая цепь 12В-2-1,619м |
Загрузка ...
|
|
| 48 | 9917 90705 1 | Роликовая цепь 12В-2х1,5050м |
Загрузка ...
|
|
| 49 | 9917 90573 2 | Соединительное звено Е12В-2 |
Загрузка ...
|
|
| 50 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 51 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 52 | 4804 49824 7 | Двухкарданный вал |
Загрузка ...
|
|
| 53 | 4031 82714 5 | Плита, в сборе |
Загрузка ...
|
|
| 54 | 4031 82708 1 | Предохранительная фрикционная муфта 60 |
Загрузка ...
|
|
| 57 | 4031 82711 2 | Вращающееся кольцо |
Загрузка ...
|
|
| 58 | 4031 82709 8 | Часть сцепления, в сборе |
Загрузка ...
|
|
| 59 | 9903 88663 7 | Шарик |
Загрузка ...
|
|
| 60 | 9971 89998 5 | Пустотелая заклепка А4х16 |
Загрузка ...
|
|
| 61 | 4032 81225 0 | Плита |
Загрузка ...
|
|
| 64 | 4031 83012 4 | Кольцо |
Загрузка ...
|
|
| 65 | 4031 83035 8 | Плита, в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
