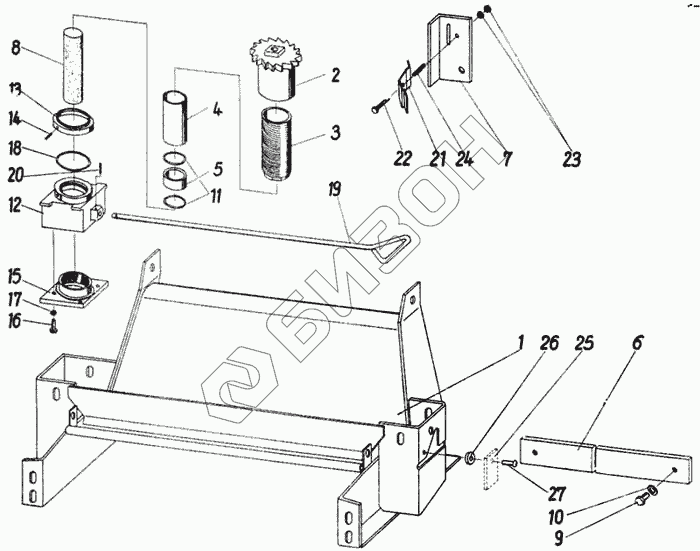

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Шлифовальное устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80207 2 | Траверса |
Загрузка ...
|
|
| 2 | 4031 82772 3 | Колесо с упором, в сборе |
Загрузка ...
|
|
| 3 | 4031 82773 1 | Резьбовой элемент |
Загрузка ...
|
|
| 4 | 4032 80210 3 | Зажимная втулка |
Загрузка ...
|
|
| 5 | 4032 80211 1 | Распорное кольцо |
Загрузка ...
|
|
| 6 | 4032 30212 8 | Шина |
Загрузка ...
|
|
| 7 | 4031 82774 8 | Упор |
Загрузка ...
|
|
| 8 | 4031 83225 5 | Точильный камень |
Загрузка ...
|
|
| 9 | 9933 93180 6 | Болт шестигранный |
Загрузка ...
|
|
| 10 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 11 | 9907 91625 5 | Кольцо с круглым сечением 40х5 |
Загрузка ...
|
|
| 12 | 4031 82775 6 | Салазки |
Загрузка ...
|
|
| 13 | 4031 82776 4 | Колпак пылезащитный |
Загрузка ...
|
|
| 14 | 9967 94295 2 | Цилиндрический просечной штифт 3х16 |
Загрузка ...
|
|
| 15 | 4031 82777 2 | Плита, в сборе |
Загрузка ...
|
|
| 16 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 17 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 18 | 9907 91431 7 | Кольцо с круглым сечением 75х5 |
Загрузка ...
|
|
| 19 | 4031 82778 0 | Штанга, сварная |
Загрузка ...
|
|
| 20 | 9967 94321 4 | Цилиндрический просечной штифт 5х20 |
Загрузка ...
|
|
| 21 | 4031 82779 7 | Фиксирующий лист |
Загрузка ...
|
|
| 22 | 9932 92949 2 | Болт с шестигранной головкой М6х40 |
Загрузка ...
|
|
| 23 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 9973 87966 6 | Пружина сжатия А1,4х10х7,5 |
Загрузка ...
|
|
| 25 | Защелка | Защелка |
Загрузка ...
|
|
| 26 | 9965 92183 8 | Шайба 10х25х5 |
Загрузка ...
|
|
| 27 | 9971 89951 8 | Заклепка с полукруглой головкой 8х24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
