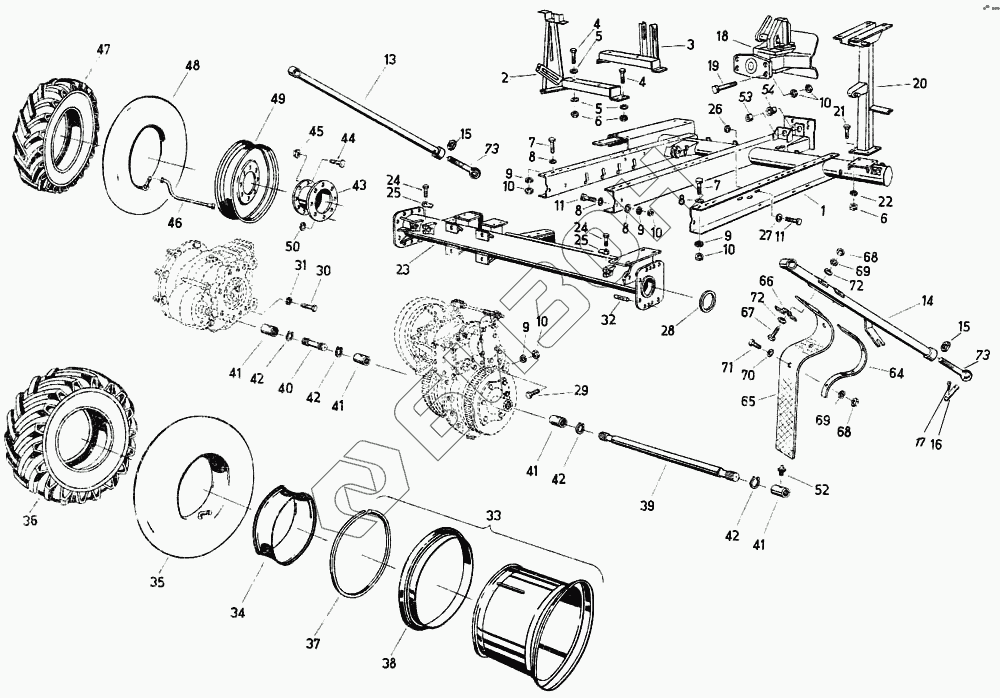

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Шасси
1
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
11
11
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
52
53
54
64
65
66
67
68
68
69
69
70
71
72
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Воздушный шланг 18-20 | Воздушный шланг 18-20 | Воздушный шланг 18-20 |
Загрузка ...
|
|
| Боковое кольцо 15-20 | Боковое кольцо 15-20 | Боковое кольцо 15-20 |
Загрузка ...
|
|
| Шина 18-20МРТ10 | Шина 18-20МРТ10 | Шина 18-20МРТ10 |
Загрузка ...
|
|
| Дисковое колесо 15-20SDС-G90 | Дисковое колесо 15-20SDС-G90 | Дисковое колесо 15-20SDС-G90 |
Загрузка ...
|
|
| Профиль А19 | Профиль А19 | Профиль А19 |
Загрузка ...
|
|
| 1 | 4031 83097 7 | Задняя рама |
Загрузка ...
|
|
| 1 | 4031 83177 7 | Задняя рама |
Загрузка ...
|
|
| 2 | 4032 81230 6 | Мостик редуктора |
Загрузка ...
|
|
| 3 | 4031 83027 8 | Мостик редуктора |
Загрузка ...
|
|
| 4 | 9933 93224 5 | Болт с шестигранной головкой М12х50 |
Загрузка ...
|
|
| 5 | 9965 92225 2 | Шайба 14х50х8 |
Загрузка ...
|
|
| 6 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 7 | 9932 93309 5 | Болт с шестигранной головкой М16х45 |
Загрузка ...
|
|
| 8 | 9965 92247 8 | Шайба 18х50х8 |
Загрузка ...
|
|
| 9 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 11 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 4031 83180 8 | Опора, правая |
Загрузка ...
|
|
| 14 | 4031 83181 6 | Опора, левая |
Загрузка ...
|
|
| 15 | 9950 89811 1 | Шестигранная гайка М24 |
Загрузка ...
|
|
| 16 | 9949 86476 4 | Палец 20х90х66 |
Загрузка ...
|
|
| 17 | 9963 95027 4 | Шплинт 5х32 |
Загрузка ...
|
|
| 18 | 9022 88723 3 | Муфта пальцевая |
Загрузка ...
|
|
| 19 | 9932 93323 0 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 4032 81226 7 | Опора |
Загрузка ...
|
|
| 21 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 23 | 4031 83098 5 | Ось |
Загрузка ...
|
|
| 24 | 9932 93134 1 | Болт шестигранный |
Загрузка ...
|
|
| 25 | 9962 92429 8 | Стопорная шайба А10,5 |
Загрузка ...
|
|
| 26 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 27 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 28 | 4031 83176 0 | Кольцо |
Загрузка ...
|
|
| 29 | 9932 93321 4 | Болт с шестигранной головкой М16х55 |
Загрузка ...
|
|
| 30 | 9935 93357 4 | Болт с шестигранной головкой М20х1,5х50 |
Загрузка ...
|
|
| 31 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | Установочный просечной штифт 16х40 | Установочный просечной штифт 16х40 |
Загрузка ...
|
|
| 33 | 9017 90302 3 | Дисковое колесо 13,0-20G85 |
Загрузка ...
|
|
| 34 | Ободная лента 20 | Ободная лента 20 |
Загрузка ...
|
|
| 35 | Воздушный шланг 16-20 | Воздушный шланг 16-20 |
Загрузка ...
|
|
| 36 | Шина 16-20 | Шина 16-20 |
Загрузка ...
|
|
| 37 | Запорное кольцо 13,0-20 | Запорное кольцо 13,0-20 |
Загрузка ...
|
|
| 38 | Боковое кольцо 7,5-20 | Боковое кольцо 7,5-20 |
Загрузка ...
|
|
| 39 | 4032 80042 3 | Вал, левый |
Загрузка ...
|
|
| 40 | 4032 80043 1 | Вал, правый |
Загрузка ...
|
|
| 41 | 4221 60315 8 | Втулка |
Загрузка ...
|
|
| 42 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 43 | 4033 80432 1 | Промежуточная деталь, в сборе |
Загрузка ...
|
|
| 44 | 9929 90226 0 | Болт колеса |
Загрузка ...
|
|
| 45 | 9951 90247 1 | Гайка колеса |
Загрузка ...
|
|
| 46 | 4032 80989 0 | Клапанный удлинитель 240 |
Загрузка ...
|
|
| 47 | 4032 80978 6 | Шина 8-24 |
Загрузка ...
|
|
| 48 | 4032 80980 0 | Камера |
Загрузка ...
|
|
| 49 | 4031 82980 5 | Обод с диском колеса, в сборе |
Загрузка ...
|
|
| 50 | 9961 91238 2 | Сферическая пружинная шайба 20 |
Загрузка ...
|
|
| 52 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 53 | 4032 80899 4 | Втулка |
Загрузка ...
|
|
| 54 | 4032 80900 5 | Втулка |
Загрузка ...
|
|
| 64 | 4032 81205 8 | Скоба |
Загрузка ...
|
|
| 65 | 4032 81204 1 | Фартук |
Загрузка ...
|
|
| 66 | 4032 81206 6 | Скоба |
Загрузка ...
|
|
| 67 | 9932 95940 8 | Болт с шестигранной головкой М10х80 |
Загрузка ...
|
|
| 68 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 69 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 70 | 9965 92327 8 | Шайба 11х32х2,5 |
Загрузка ...
|
|
| 71 | 9933 95921 4 | Болт с шестигранной головкой М10х25 |
Загрузка ...
|
|
| 72 | 9960 92180 1 | Шайба 10,5 |
Загрузка ...
|
|
| 73 | 9953 92595 8 | Рым-болт LМ24х140 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
