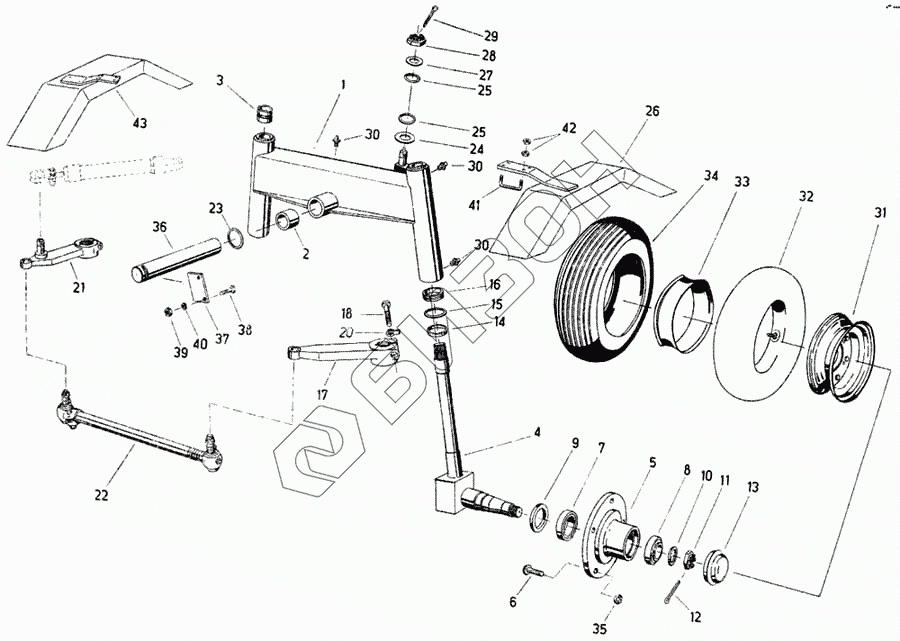

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Управляемый мост

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
25
25
26
27
28
29
30
30
30
31
32
34
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали Цена
Профиль А13 Профиль А13 Профиль А13
Загрузка ...
1 4032 80045 6 Ось
Загрузка ...
2 9926 86700 0 Втулка Т-4-50/60х50
Загрузка ...
3 4221 60948 5 Втулка
Загрузка ...
4 4032 80046 4 Плечо
Загрузка ...
5 4221 60961 2 Ступица
Загрузка ...
6 9929 90226 0 Болт колеса
Загрузка ...
7 9902 88858 4 Роликоподшипник конический
Загрузка ...
8 9902 88855 1 Роликоподшипник конический
Загрузка ...
9 9905 87166 1 Уплотнение вала
Загрузка ...
10 4032 80052 8 Шайба
Загрузка ...
11 9961 89471 8 Корончатая гайка М30х1,5
Загрузка ...
12 9563 95065 1 Шплинт 6,3х55
Загрузка ...
13 4802 49583 2 Колпачок колеса
Загрузка ...
14 4221 60938 0 Кольцо опорное
Загрузка ...
15 9907 91586 5 Кольцо с круглым сечением 56х5
Загрузка ...
16 9902 88804 5 Шарикоподшипник аксиально-радиальный
Загрузка ...
17 4032 81244 3 Рычаг рулевой трапеции, в сборе
Загрузка ...
18 4032 80853 5 Болт шестигранный
Загрузка ...
19 9963 95004 0 Шплинт
Загрузка ...
20 9951 89456 6 Гайка корончатая
Загрузка ...
21 4032 81245 1 Рычаг поворотного кулака
Загрузка ...
22 4032 80707 7 Поперечная рулевая тяга
Загрузка ...
23 9907 91426 1 Кольцо с круглым сечением 70х5
Загрузка ...
24 4023 15520 3 Шайба уплотнительная
Загрузка ...
25 9907 91621 4 Кольцо о круглым сечением 32х5
Загрузка ...
26 4032 80954 4 Брызгозащитное ограждение, левое
Загрузка ...
27 9965 92270 1 Шайба 22х50х3
Загрузка ...
28 9951 89474 2 Корончатая гайка М20х1,5
Загрузка ...
29 9963 95007 3 Шплинт
Загрузка ...
30 9520 92550 7 Пресс-масленка с конической головкой А8
Загрузка ...
31 9017 90389 2 Обод
Загрузка ...
32 4032 81196 5 Воздушный шланг 10.00-15
Загрузка ...
34 Шина 10-15АМ Шина 10-15АМ
Загрузка ...
35 9951 90248 8 Гайка колеса
Загрузка ...
36 4032 80037 6 Палец управляемого моста
Загрузка ...
37 4032 80038 4 Стопорная плита
Загрузка ...
38 9933 93102 7 Болт шестигранный
Загрузка ...
39 9950 89611 8 Гайка шестигранная
Загрузка ...
40 9961 91108 5 Кольцо пружинное
Загрузка ...
41 9102 86872 0 Зажимная скоба, угловая М12х84х60
Загрузка ...
42 9950 89640 7 Шестигранная гайка М12
Загрузка ...
43 4032 80953 6 Брызгозащитное ограждение, правое
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
