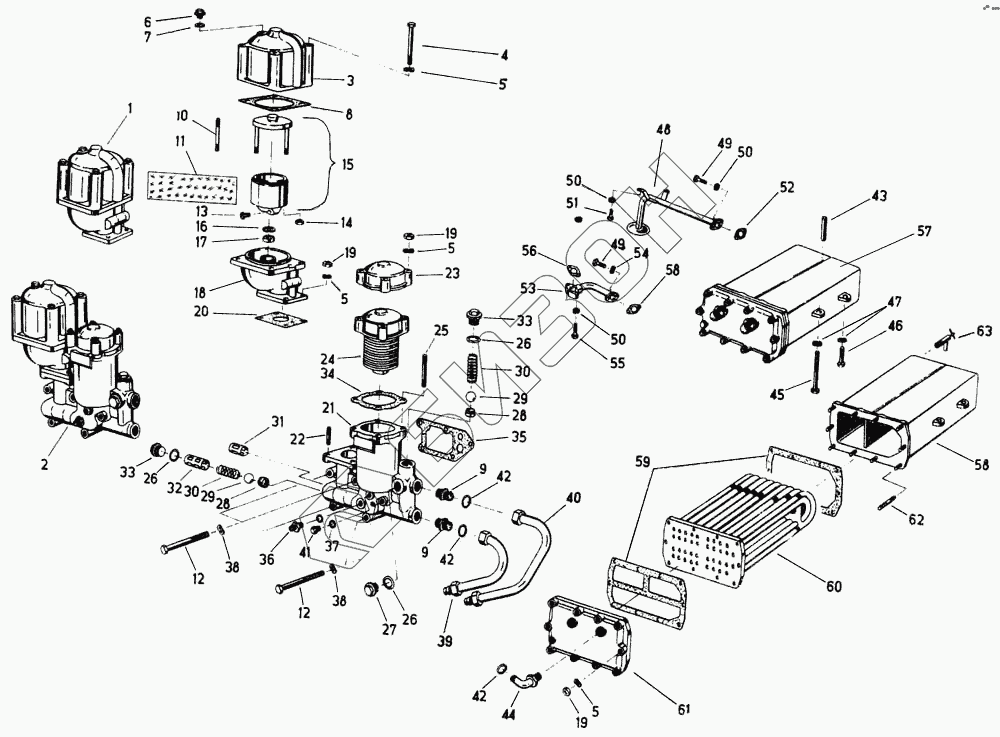

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Система масляного охлаждения
1
2
3
4
5
5
5
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
26
28
28
29
29
30
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
42
42
43
44
45
46
47
48
49
49
50
50
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1202 82210 2 | 1202 82210 2 | Комплект плоских уплотнений |
Загрузка ...
|
|
| 1 | 1202 82181 7 | Центробежный фильтр, типа 450 |
Загрузка ...
|
|
| 2 | 1202 82182 5 | Комбинированный масляный фильтр Тип 90/30 FОS2-1 450 |
Загрузка ...
|
|
| 3 | 1202 81947 8 | Верхняя часть корпуса |
Загрузка ...
|
|
| 4 | 9932 96161 1 | Болт с шестигранной головкой М8х110 |
Загрузка ...
|
|
| 5 | 9961 92006 1 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 9946 93662 1 | Запорный винт М16х1,5 |
Загрузка ...
|
|
| 7 | 9970 90850 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 1202 82184 1 | Уплотнение |
Загрузка ...
|
|
| 9 | 9969 95457 8 | Резьбовое соединение, прямое С22-160 |
Загрузка ...
|
|
| 10 | 9948 93626 7 | Шпилька ВМ6х80 |
Загрузка ...
|
|
| 11 | 1202 82185 8 | Бумажная прокладка |
Загрузка ...
|
|
| 12 | 9932 93153 4 | Болт с шестигранной головкой М10х90 |
Загрузка ...
|
|
| 13 | 1202 82186 6 | Распылитель, размер 1,6 |
Загрузка ...
|
|
| 14 | 9950 89572 8 | Гайка шестигранная |
Загрузка ...
|
|
| 15 | 1202 82187 4 | Ротор, в сборе, размер 1,6 |
Загрузка ...
|
|
| 16 | 9964 91770 5 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 9902 89125 8 | Радиальный шарикоподшипник 6201 |
Загрузка ...
|
|
| 18 | 1202 82188 2 | Нижняя часть корпуса, предварительно смонтированная |
Загрузка ...
|
|
| 19 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 20 | 1202 82189 0 | Уплотнение основания |
Загрузка ...
|
|
| 21 | 1202 82190 5 | Корпус фильтра, предварительно смонтированный |
Загрузка ...
|
|
| 22 | 9948 93638 8 | Шпилька ВМ8х25 |
Загрузка ...
|
|
| 23 | 1202 82191 3 | Крышка фильтра |
Загрузка ...
|
|
| 24 | 1202 82192 1 | Фильтрующий элемент, в сборе |
Загрузка ...
|
|
| 25 | 9948 93639 6 | Шпилька ВМ8х40 |
Загрузка ...
|
|
| 26 | 9970 90925 8 | Уплотнительное кольцо С30х36 |
Загрузка ...
|
|
| 28 | 1201 67956 2 | Кольцо седла клапана 2-го максимального размера диаметр 27,3 h11 |
Загрузка ...
|
|
| 29 | 9903 88670 0 | Шарик 24 мм III |
Загрузка ...
|
|
| 30 | 1202 82194 6 | Пружина сжатия |
Загрузка ...
|
|
| 31 | 1202 82195 4 | Направляющая гильза для предохранительного клапана насоса |
Загрузка ...
|
|
| 32 | 1202 82196 2 | Направляющая гильза для редукционного клапана |
Загрузка ...
|
|
| 33 | 1202 82197 0 | Запорный винт |
Загрузка ...
|
|
| 34 | 1202 82198 7 | Уплотнение |
Загрузка ...
|
|
| 35 | 1202 82626 8 | Уплотнение |
Загрузка ...
|
|
| 36 | 9909 94501 6 | Присоединительный патрубок |
Загрузка ...
|
|
| 37 | 9970 90835 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 9961 91999 2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 1202 82627 6 | Соединительная линия |
Загрузка ...
|
|
| 40 | 1202 82628 4 | Соединительная линия |
Загрузка ...
|
|
| 41 | 9946 93648 6 | Запорный винт М14х1,5 |
Загрузка ...
|
|
| 42 | 9970 90919 4 | Уплотнительное кольцо А26х31 |
Загрузка ...
|
|
| 43 | 1202 82202 2 | Распорная гильза |
Загрузка ...
|
|
| 44 | 9969 95434 4 | Резьбовое соединение, угловое НV22-160 |
Загрузка ...
|
|
| 45 | 9932 93271 1 | Болт с шестигранной головкой М12х110 |
Загрузка ...
|
|
| 46 | 9932 93207 8 | Болт с шестигранной головкой М12х40 |
Загрузка ...
|
|
| 47 | 9961 92002 0 | Шайба пружинная |
Загрузка ...
|
|
| 48 | 1202 82629 2 | Впускной трубопровод |
Загрузка ...
|
|
| 49 | Болт с шестигранной головкой М8х25 | Болт с шестигранной головкой М8х25 |
Загрузка ...
|
|
| 50 | 9961 91096 8 | Кольцо пружинное |
Загрузка ...
|
|
| 51 | 9933 92971 5 | Болт шестигранный |
Загрузка ...
|
|
| 52 | 1203 06154 6 | Уплотнение |
Загрузка ...
|
|
| 53 | 1202 82204 7 | Напорный трубопровод |
Загрузка ...
|
|
| 54 | 9961 92012 5 | Шайба пружинная |
Загрузка ...
|
|
| 55 | 9932 93015 6 | Болт с шестигранной головкой М8х30 |
Загрузка ...
|
|
| 56 | Уплотнение | Уплотнение |
Загрузка ...
|
|
| 57 | 4031 82905 0 | Теплопередатчик масляного охлаждения |
Загрузка ...
|
|
| 58 | 1202 82206 3 | Корпус |
Загрузка ...
|
|
| 59 | 1202 82207 1 | Комплект плоских уплотнений |
Загрузка ...
|
|
| 60 | 4031 82906 7 | Трубчатый блок |
Загрузка ...
|
|
| 61 | 1202 82209 6 | Крышка |
Загрузка ...
|
|
| 62 | 9948 93640 2 | Шпилька ВМ8х60 |
Загрузка ...
|
|
| 63 | 9910 95337 7 | Сливной клапан М14х1,5 конический |
Загрузка ...
|
|
| 64 | 9946 93651 7 | Запорный винт М14х1,5 |
Загрузка ...
|
|
| 65 | 9970 90838 6 | Уплотнительное кольцо С14х18 |
Загрузка ...
|
|
| 66 | 1202 82625 1 | Фильтрующий элемент масляного фильтра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
