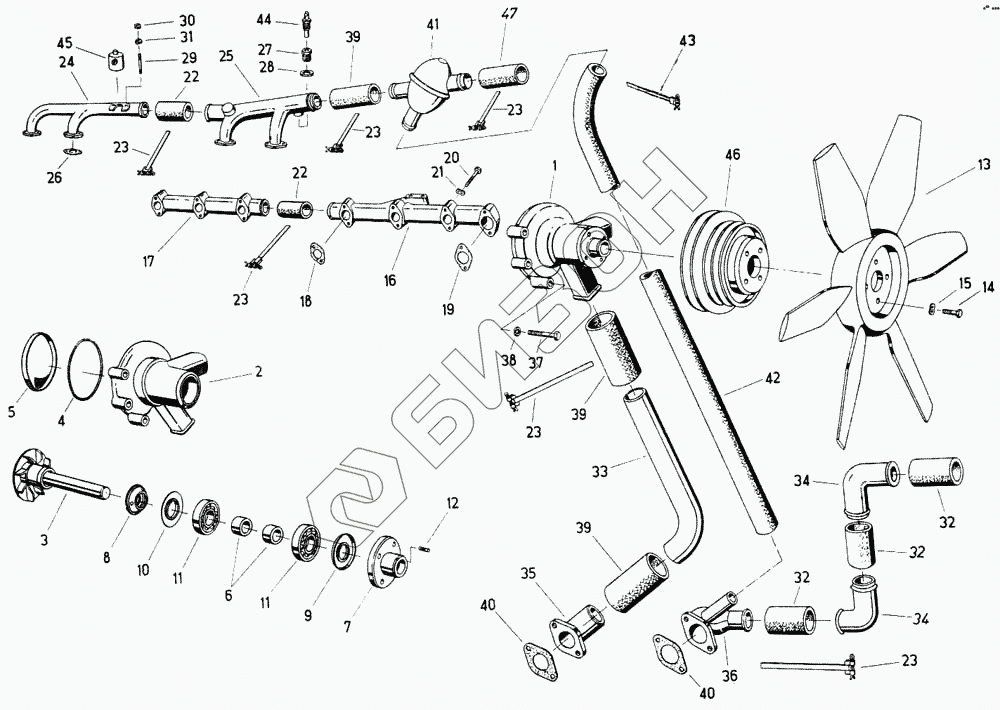

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Система охлаждения
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
32
32
33
34
34
35
36
37
38
39
39
39
40
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Принадлежности к устройству для пуска хо | Принадлежности к устройству для пуска хо | Принадлежности к устройству для пуска холодного двигателя |
Загрузка ...
|
|
| Магнитный клапан - пусковой прибор | Магнитный клапан - пусковой прибор | Магнитный клапан - пусковой прибор |
Загрузка ...
|
|
| 9019 87825 2 | 9019 87825 2 | Факельная свеча накаливания КА02 |
Загрузка ...
|
|
| 9970 90794 7 | 9970 90794 7 | Уплотнение |
Загрузка ...
|
|
| 1202 82262 5 | 1202 82262 5 | Топливопровод фильтр - магнитный клапан |
Загрузка ...
|
|
| 1202 82624 | 1202 82624 | Соединительный трубопровод |
Загрузка ...
|
|
| 9946 92743 6 | 9946 92743 6 | Сдвоенный пустотелый винт 2,5/3 |
Загрузка ...
|
|
| 9946 92747 7 | 9946 92747 7 | Пустотелый винт А5 |
Загрузка ...
|
|
| 1202 82623 5 | 1202 82623 5 | Топливопровод магнитный клапан - корпус форсунки |
Загрузка ...
|
|
| 1 | 1202 81923 6 | Водяной насос, в сборе |
Загрузка ...
|
|
| 2 | 1202 82392 3 | Корпус |
Загрузка ...
|
|
| 3 | 1202 82393 1 | Вал, в сборе |
Загрузка ...
|
|
| 4 | 1202 82394 8 | Кольцо из резины |
Загрузка ...
|
|
| 5 | 1202 82395 6 | Крышка |
Загрузка ...
|
|
| 6 | 1202 82396 4 | Распорная гильза 25А |
Загрузка ...
|
|
| 7 | 1202 82397 2 | Ступица |
Загрузка ...
|
|
| 8 | 1202 82398 0 | Мембранное торцевое уплотнение GN64,2 В-25 |
Загрузка ...
|
|
| 9 | 1202 82399 7 | Торцевое уплотнение NN54,1 А-25/62 |
Загрузка ...
|
|
| 10 | 1202 82400 8 | Торцевое уплотнение NN54,1 В-25/62 |
Загрузка ...
|
|
| 11 | 9902 89088 4 | Радиальный шарикоподшипник 6305 |
Загрузка ...
|
|
| 12 | 9967 94067 0 | Просечной конический штифт 4х10 |
Загрузка ...
|
|
| 13 | 1202 82653 2 | Рабочее колесо |
Загрузка ...
|
|
| 14 | 9932 93031 6 | Болт с шестигранной головкой М8х40 |
Загрузка ...
|
|
| 15 | 9961 92012 5 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 1202 82402 4 | Напорный трубопровод охлаждающего средства, впереди |
Загрузка ...
|
|
| 17 | 1202 82403 2 | Напорный трубопровод охлаждающего средства, сзади |
Загрузка ...
|
|
| 18 | 1202 82404 0 | Уплотнение |
Загрузка ...
|
|
| 19 | 1202 82405 7 | Уплотнение |
Загрузка ...
|
|
| 20 | 9932 93066 2 | Болт с шестигранной головкой М8х55 |
Загрузка ...
|
|
| 21 | 9961 92012 5 | Шайба пружинная |
Загрузка ...
|
|
| 22 | Промышленный шланг | Промышленный шланг |
Загрузка ...
|
|
| 23 | 9910 95194 5 | Хомутик для шланга А9х430 |
Загрузка ...
|
|
| 24 | 1202 82590 0 | Обратный трубопровод охлаждающего средства, сзади |
Загрузка ...
|
|
| 25 | 1202 82622 7 | Обратный трубопровод охлаждающего средства, впереди |
Загрузка ...
|
|
| 26 | 1202 82591 7 | Уплотнение |
Загрузка ...
|
|
| 27 | 9909 94501 6 | Присоединительный патрубок |
Загрузка ...
|
|
| 28 | 9970 90835 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | 9948 93625 0 | Шпилька ВМ5х45 |
Загрузка ...
|
|
| 30 | 9950 89558 4 | Шестигранная гайка М5 |
Загрузка ...
|
|
| 31 | 9961 91073 4 | Пружинная шайба В5 |
Загрузка ...
|
|
| 32 | 4032 80099 5 | Муфта |
Загрузка ...
|
|
| 33 | 1202 82408 1 | Всасывающая труба |
Загрузка ...
|
|
| 34 | 4032 80117 6 | Колено |
Загрузка ...
|
|
| 35 | 1202 82409 8 | Всасывающая линия охлаждающего средства |
Загрузка ...
|
|
| 36 | 1202 82410 4 | Всасывающая линия охлаждающего средства |
Загрузка ...
|
|
| 37 | 9932 95878 6 | Болт шестигранный |
Загрузка ...
|
|
| 38 | 9961 91109 3 | Кольцо пружинное |
Загрузка ...
|
|
| 39 | 9906 97211 8 | Шланг для охлаждающего средства 50ТГЛ 105-304, 85 длиной |
Загрузка ...
|
|
| 40 | Уплотнение 50 | Уплотнение 50 |
Загрузка ...
|
|
| 41 | 1202 82654 0 | Регулятор температуры охлаждающего средства |
Загрузка ...
|
|
| 42 | 9906 95264 5 | Шланг для охлаждающего средства, 945 длиной |
Загрузка ...
|
|
| 43 | 9910 97133 8 | Хомутик для шланга А9х370 |
Загрузка ...
|
|
| 44 | 9019 87602 5 | Датчик |
Загрузка ...
|
|
| 45 | 1201 68620 7 | Магнитный вентиль, в сборе |
Загрузка ...
|
|
| 46 | 1202 82414 5 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 47 | 9906 97212 6 | Шланг для охлаждающего средства, прямой, 220 длиной |
Загрузка ...
|
|
| 55 | 4031 83170 3 | Колено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
