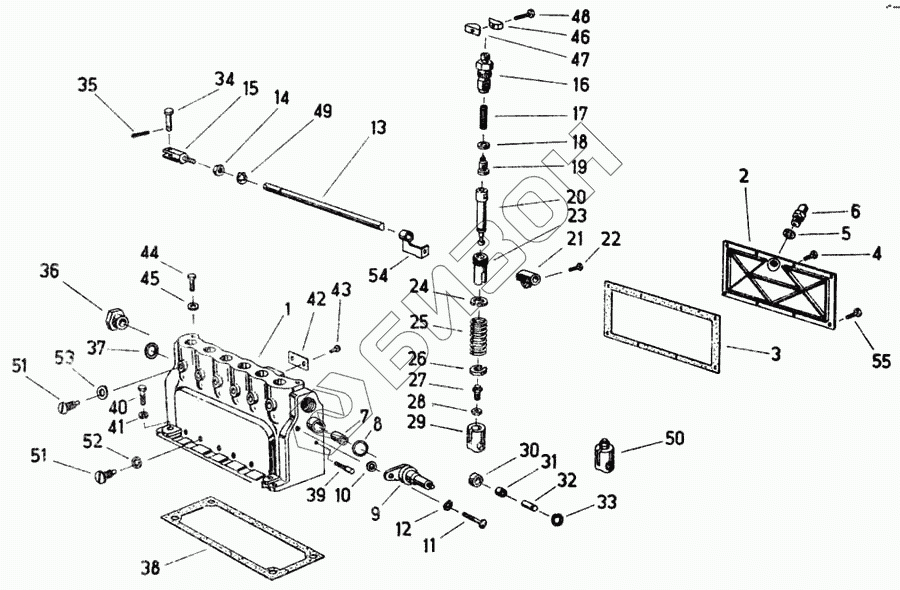

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1202 82301 5 | Верхняя часть корпуса, в сборе |
Загрузка ...
|
|
| 2 | 1202 82300 7 | Крышка, в сборе |
Загрузка ...
|
|
| 3 | 1202 82303 1 | Уплотнение |
Загрузка ...
|
|
| 4 | 9933 92900 8 | Болт с шестигранной головкой М5х16 |
Загрузка ...
|
|
| 5 | 9970 90836 1 | Уплотнительное кольцо А14х18 |
Загрузка ...
|
|
| 6 | 1202 82313 6 | Устройство для выпуска воздуха, в сборе |
Загрузка ...
|
|
| 7 | 1202 82305 6 | Втулка подшипника |
Загрузка ...
|
|
| 8 | 9907 91486 4 | Кольцо с круглым сечением 18х3 |
Загрузка ...
|
|
| 9 | 1202 82306 4 | Ограничитель хода рейки, в сборе |
Загрузка ...
|
|
| 10 | 1202 82307 2 | Подкладная шайба |
Загрузка ...
|
|
| 11 | 9936 98454 2 | Болт с цилиндрической головкой ВМ6х20 |
Загрузка ...
|
|
| 12 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 13 | 1202 82308 0 | Рейка |
Загрузка ...
|
|
| 14 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 15 | 1202 82309 7 | Вилка карданного шарнира |
Загрузка ...
|
|
| 16 | 1202 82310 3 | Штуцер форсунки |
Загрузка ...
|
|
| 17 | 1202 82311 1 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 18 | 1202 82312 8 | Уплотнительное кольцо |
Загрузка ...
|
|
| 19 | Нагнетательный клапан А6х60 | Нагнетательный клапан А6х60 |
Загрузка ...
|
|
| 20 | Плунжерная пара ТНВД ТГЛ 12388 лист 3 | Плунжерная пара ТНВД ТГЛ 12388 лист 3 |
Загрузка ...
|
|
| 21 | 1202 82315 2 | Зажимная деталь |
Загрузка ...
|
|
| 22 | 9933 92898 0 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 1202 82316 0 | Поворотная втулка |
Загрузка ...
|
|
| 24 | 1202 82317 7 | Опорная шайба пружины |
Загрузка ...
|
|
| 25 | 1202 82318 5 | Пружина плунжера |
Загрузка ...
|
|
| 26 | 1202 82319 3 | Тарелка пружины |
Загрузка ...
|
|
| 27 | 1202 82320 8 | Установочный винт |
Загрузка ...
|
|
| 28 | 1202 82321 6 | Контргайка |
Загрузка ...
|
|
| 29 | 1202 82322 4 | Корпус роликового толкателя |
Загрузка ...
|
|
| 30 | 1202 82323 2 | Втулка ролика |
Загрузка ...
|
|
| 31 | 1202 82324 0 | Ролик |
Загрузка ...
|
|
| 32 | 1202 82325 7 | Палец |
Загрузка ...
|
|
| 33 | 1202 82326 5 | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 34 | 9949 86264 1 | Палец 5h9х16х13 |
Загрузка ...
|
|
| 35 | 9963 94929 7 | Шплинт 1,6х12 |
Загрузка ...
|
|
| 36 | 1202 82327 3 | Переходный патрубок |
Загрузка ...
|
|
| 37 | 1202 82328 1 | Уплотнение для рейки |
Загрузка ...
|
|
| 38 | 1202 82329 8 | Уплотнение |
Загрузка ...
|
|
| 39 | 1202 82330 4 | Направляющая шпилька |
Загрузка ...
|
|
| 40 | 9935 96176 2 | Болт с шестигранной головкой М8х30 |
Загрузка ...
|
|
| 41 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 1202 32331 2 | Табличка с обозначениями |
Загрузка ...
|
|
| 43 | 9967 88434 8 | Цилиндрический просечной штифт с полукруглой головкой 2х6 |
Загрузка ...
|
|
| 44 | 1202 82332 0 | Резьбовая пробка веатиляционного отверстия |
Загрузка ...
|
|
| 45 | 9970 90782 6 | Уплотнительное кольцо А6х10 |
Загрузка ...
|
|
| 46 | 1202 82333 7 | Стопорная деталь, передняя |
Загрузка ...
|
|
| 47 | 1202 82334 5 | Стопорная деталь, задняя |
Загрузка ...
|
|
| 48 | 9933 93803 2 | Болт с шестигранной головкой М5х25 |
Загрузка ...
|
|
| 49 | 9964 92348 8 | Стопорная шайба 9 |
Загрузка ...
|
|
| 50 | 1202 82335 3 | Роликовый толкатель |
Загрузка ...
|
|
| 51 | 1202 82336 1 | Предохранительный болт |
Загрузка ...
|
|
| 52 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 53 | 9970 90782 6 | Уплотнительное кольцо А6х10 |
Загрузка ...
|
|
| 54 | 1202 82337 8 | Направляющая деталь |
Загрузка ...
|
|
| 55 | 9933 96166 8 | Болт с шестигранной головкой М5х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
