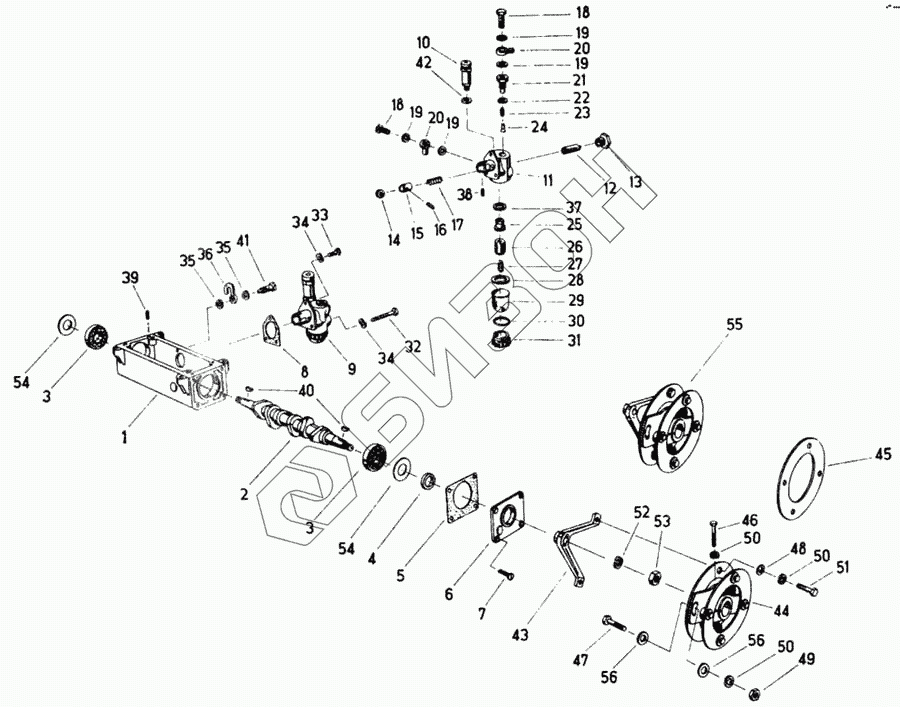

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
52
53
54
54
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9965 92129 2 | 9965 92129 2 | Установочная шайба 40х0,2 |
Загрузка ...
|
|
| Установочная шайба 40х0,16 | Установочная шайба 40х0,16 | Установочная шайба 40х0,16 |
Загрузка ...
|
|
| 9965 92121 0 | 9965 92121 0 | Установочная шайба 40х0,5 |
Загрузка ...
|
|
| 1 | 1202 82338 6 | Нижняя часть корпуса |
Загрузка ...
|
|
| 2 | 1202 82339 4 | Распределительный вал |
Загрузка ...
|
|
| 3 | 9902 88853 5 | Роликоподшипник конический |
Загрузка ...
|
|
| 4 | 9905 86982 7 | Уплотнительное кольцо вала D20х30х7 |
Загрузка ...
|
|
| 5 | 1202 82304 8 | Уплотнение |
Загрузка ...
|
|
| 6 | 1202 82341 7 | Крышка подшипника |
Загрузка ...
|
|
| 7 | 9941 93441 5 | Винт с потайной головкой ВМ6х16 |
Загрузка ...
|
|
| 8 | 1202 82342 5 | Уплотнение |
Загрузка ...
|
|
| 9 | 9018 88645 4 | Топливный насос ВRV12381 |
Загрузка ...
|
|
| 10 | 1202 82344 1 | Ручной насос |
Загрузка ...
|
|
| 11 | 1202 82345 8 | Корпус топливоподкачивающего насоса, в сборе |
Загрузка ...
|
|
| 12 | 1202 82346 6 | Пружина плунжера |
Загрузка ...
|
|
| 13 | 1202 82347 4 | Резьбовая пробка |
Загрузка ...
|
|
| 14 | 1202 82348 2 | Ролик роликового толкателя |
Загрузка ...
|
|
| 15 | 1202 82349 0 | Роликовый толкатель |
Загрузка ...
|
|
| 16 | 1202 82350 5 | Палец роликового толкателя |
Загрузка ...
|
|
| 17 | 1202 82351 3 | Пружина роликового толкателя |
Загрузка ...
|
|
| 18 | 9946 92754 0 | Пустотелый винт А10 |
Загрузка ...
|
|
| 19 | 9970 90836 1 | Уплотнительное кольцо А14х18 |
Загрузка ...
|
|
| 20 | 9969 90471 7 | Кольцевая деталь А10 |
Загрузка ...
|
|
| 21 | 1202 82352 1 | Резьбовой патрубок нагнетательного клапана |
Загрузка ...
|
|
| 22 | 9970 90871 4 | Уплотнительное кольцо С18х22 |
Загрузка ...
|
|
| 23 | 1202 82353 8 | Пружина клапана |
Загрузка ...
|
|
| 24 | 1202 82354 6 | Впускной и нагнетательный клапан |
Загрузка ...
|
|
| 25 | 1202 82355 4 | Впускной клапан, в сборе |
Загрузка ...
|
|
| 26 | 1202 82356 2 | Сетка грубой очистки |
Загрузка ...
|
|
| 27 | 1202 82357 0 | Пружина фильтра грубой очистки |
Загрузка ...
|
|
| 28 | 1202 82358 7 | Уплотнительное кольцо |
Загрузка ...
|
|
| 29 | 1202 82359 5 | Стекло фильтра грубой очистки |
Загрузка ...
|
|
| 30 | 1202 82360 1 | Уплотнительное кольцо |
Загрузка ...
|
|
| 31 | 1202 82361 8 | Стяжной болт фильтра грубой очистки |
Загрузка ...
|
|
| 32 | 9933 96169 2 | Болт с шестигранной головкой М6х65 |
Загрузка ...
|
|
| 33 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 34 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 35 | 9970 90793 0 | Уплотнительное кольцо А8х11,5 |
Загрузка ...
|
|
| 36 | 1202 82362 6 | Перепускная трубка, в сборе |
Загрузка ...
|
|
| 37 | 1202 82363 4 | Уплотнительное кольцо |
Загрузка ...
|
|
| 38 | 9967 94174 3 | Установочный просечной штифт 1,5х18 |
Загрузка ...
|
|
| 39 | 9967 94243 0 | Забивной просечной штифт 4х12 |
Загрузка ...
|
|
| 40 | 9965 87946 5 | Сегментная шпонка 4х6,5 |
Загрузка ...
|
|
| 41 | 1202 82364 2 | Пустотелый винт |
Загрузка ...
|
|
| 42 | 9970 90842 5 | Уплотнительное кольцо С16х20 |
Загрузка ...
|
|
| 43 | 1202 82365 0 | Длинный фланец муфты |
Загрузка ...
|
|
| 44 | 1202 82366 7 | Муфта |
Загрузка ...
|
|
| 45 | 1202 82367 5 | Диск сцепления |
Загрузка ...
|
|
| 46 | 9932 95881 7 | Болт с шестигранной головкой СМ8х45 |
Загрузка ...
|
|
| 47 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 48 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 49 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 50 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 51 | 9933 92980 3 | Болт шестигранный |
Загрузка ...
|
|
| 52 | 9961 91132 5 | Кольцо пружинное |
Загрузка ...
|
|
| 53 | 9950 89668 1 | Гайка шестигранная |
Загрузка ...
|
|
| 54 | 9965 92119 6 | Установочная шайба 40х0,1 |
Загрузка ...
|
|
| 55 | 1202 82368 3 | Муфта, в сборе |
Загрузка ...
|
|
| 56 | 1202 82369 1 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
