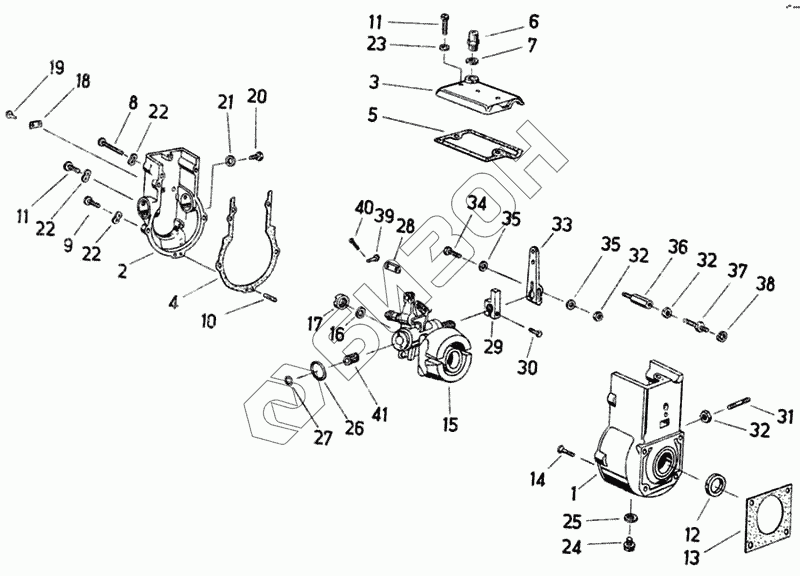

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1202 82370 6 | Присоединительная деталь корпуса |
Загрузка ...
|
|
| 2 | 1202 82371 4 | Присоединительная деталь корпуса |
Загрузка ...
|
|
| 3 | 1202 82372 2 | Крышка корпуса |
Загрузка ...
|
|
| 4 | 1202 82373 0 | Уплотнение |
Загрузка ...
|
|
| 5 | 1202 82374 7 | Уплотнение |
Загрузка ...
|
|
| 6 | 1202 82313 6 | Устройство для выпуска воздуха, в сборе |
Загрузка ...
|
|
| 7 | 9970 90836 1 | Уплотнительное кольцо А14х18 |
Загрузка ...
|
|
| 8 | 9936 98456 7 | Болт с цилиндрической головкой ВМ6х65 |
Загрузка ...
|
|
| 9 | 9936 98455 0 | Болт с цилиндрической головкой ВМ6х25 |
Загрузка ...
|
|
| 10 | 9967 94243 0 | Забивной просечной штифт 4х12 |
Загрузка ...
|
|
| 11 | 9936 98454 2 | Болт с цилиндрической головкой ВМ6х20 |
Загрузка ...
|
|
| 12 | 9905 86982 7 | Уплотнительное кольцо вала D20х30х7 |
Загрузка ...
|
|
| 13 | 1202 82304 8 | Уплотнение |
Загрузка ...
|
|
| 14 | 9941 93441 5 | Винт с потайной головкой ВМ6х16 |
Загрузка ...
|
|
| 15 | 1202 82375 5 | Регулирующий элемент, в сборе |
Загрузка ...
|
|
| 16 | 9961 91132 5 | Кольцо пружинное |
Загрузка ...
|
|
| 17 | 1202 82376 3 | Шлицевая гайка |
Загрузка ...
|
|
| 18 | 1202 82377 1 | Табличка с типовыми обозначениями |
Загрузка ...
|
|
| 19 | 9967 88434 8 | Цилиндрический просечной штифт с полукруглой головкой 2х6 |
Загрузка ...
|
|
| 20 | 9933 92919 4 | Болт с шестигранной головкой М6х12 |
Загрузка ...
|
|
| 21 | 9970 90782 6 | Уплотнительное кольцо А6х10 |
Загрузка ...
|
|
| 22 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 9970 90782 6 | Уплотнительное кольцо А6х10 |
Загрузка ...
|
|
| 24 | 9933 96170 7 | Болт с шестигранной головкой М8х8 |
Загрузка ...
|
|
| 25 | 9970 90793 0 | Уплотнительное кольцо А8х11,5 |
Загрузка ...
|
|
| 26 | Кольцо с круглым сечением 26х3 | Кольцо с круглым сечением 26х3 |
Загрузка ...
|
|
| 27 | 9907 91312 3 | Кольцо с круглым сечением 7х2 |
Загрузка ...
|
|
| 28 | 1202 82378 9 | Штанга толкателя |
Загрузка ...
|
|
| 29 | 1202 82379 6 | Упор |
Загрузка ...
|
|
| 30 | 9933 96167 6 | Болт с шестигранной головкой М6х16 |
Загрузка ...
|
|
| 31 | 9947 94012 7 | Шпилька АМ6х40 |
Загрузка ...
|
|
| 32 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 1202 82314 4 | Рычаг обслуживания |
Загрузка ...
|
|
| 34 | 9933 92945 0 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 9960 91911 6 | Шайба 6,4 |
Загрузка ...
|
|
| 36 | 1202 82381 0 | Установочный винт |
Загрузка ...
|
|
| 37 | 1202 82382 7 | Стопорный винт установочного болта |
Загрузка ...
|
|
| 38 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 39 | 9949 86264 1 | Палец 5h9х16х13 |
Загрузка ...
|
|
| 40 | 9963 94929 7 | Шплинт 1,6х12 |
Загрузка ...
|
|
| 41 | 9902 88905 4 | Комплект игольчатых роликов К12х16х13 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
