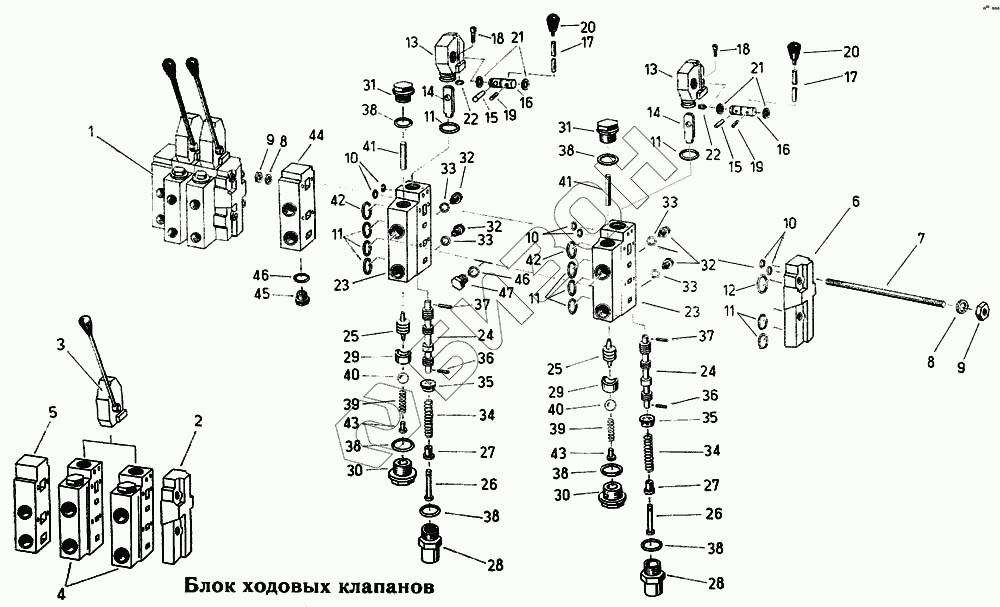

Графический каталог запасных частей к технике: Fortschritt Е-303. Блок ходовых клапанов
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
33
33
33
33
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4137 78857 0 | Блок ходовых обратных клапанов |
Загрузка ...
|
|
| 2 | 4140 75239 6 | Крышка в сборе |
Загрузка ...
|
|
| 3 | 4140 75243 5 | Блок руной регулировки в сборе |
Загрузка ...
|
|
| 4 | 4140 75244 3 | Корпус в сборе |
Загрузка ...
|
|
| 5 | 4140 75245 1 | Крышка в сборе |
Загрузка ...
|
|
| 6 | 4140 75231 4 | Крышка |
Загрузка ...
|
|
| 7 | 4140 75232 2 | Болт стяжной |
Загрузка ...
|
|
| 8 | 9960 92179 5 | Шайба |
Загрузка ...
|
|
| 9 | 9950 89623 0 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 9907 91474 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 11 | 9907 91506 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 12 | 9907 91388 8 | Кольцо круглого сечения |
Загрузка ...
|
|
| 13 | 4140 75246 8 | Корпус |
Загрузка ...
|
|
| 14 | 4140 75247 6 | Переключатель |
Загрузка ...
|
|
| 15 | 4140 75248 4 | Штифт |
Загрузка ...
|
|
| 16 | 4140 75249 2 | Вал |
Загрузка ...
|
|
| 17 | 4140 75250 7 | Рычаг |
Загрузка ...
|
|
| 18 | 9936 93830 3 | Болт цилиндрический |
Загрузка ...
|
|
| 19 | 9967 94290 4 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 20 | 9910 88394 0 | Рукоятка сферическая |
Загрузка ...
|
|
| 21 | 9907 91480 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 22 | 9907 91468 8 | Кольцо круглого сечения |
Загрузка ...
|
|
| 23 | 4140 75224 2 | Корпус <12.33> |
Загрузка ...
|
|
| 24 | 4140 75220 1 | Золотник распределительный <22.33> |
Загрузка ...
|
|
| 25 | 4140 75230 6 | Поршень <12.22> |
Загрузка ...
|
|
| 26 | 4140 75223 4 | Палец |
Загрузка ...
|
|
| 27 | 4140 75222 6 | Втулка |
Загрузка ...
|
|
| 28 | 4140 75228 3 | Пробка резьбовая |
Загрузка ...
|
|
| 29 | 4140 75229 1 | Седло клапана |
Загрузка ...
|
|
| 30 | 4140 75227 5 | Пробка резьбовая |
Загрузка ...
|
|
| 31 | 4140 75225 0 | Пробка резьбовая |
Загрузка ...
|
|
| 32 | 9964 93645 3 | Пробка резьбовая |
Загрузка ...
|
|
| 33 | 9970 90835 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | 9973 88052 2 | Пружина сжатия |
Загрузка ...
|
|
| 35 | 4140 75221 8 | Тарелка клапана |
Загрузка ...
|
|
| 36 | 9967 94302 1 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 37 | 9967 94305 4 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 38 | 9970 90933 8 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | 9973 88027 4 | Пружина сжатия |
Загрузка ...
|
|
| 40 | 9903 88684 6 | Шарик |
Загрузка ...
|
|
| 41 | 4140 75307 5 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 42 | 9907 91525 4 | Кольцо круглого сечения |
Загрузка ...
|
|
| 43 | 9949 86293 0 | Палец |
Загрузка ...
|
|
| 44 | 4140 75253 1 | Крышка |
Загрузка ...
|
|
| 45 | 9946 93693 5 | Пробка резьбовая |
Загрузка ...
|
|
| 46 | 9970 90900 8 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | 9946 93687 1 | Пробка резьбовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
