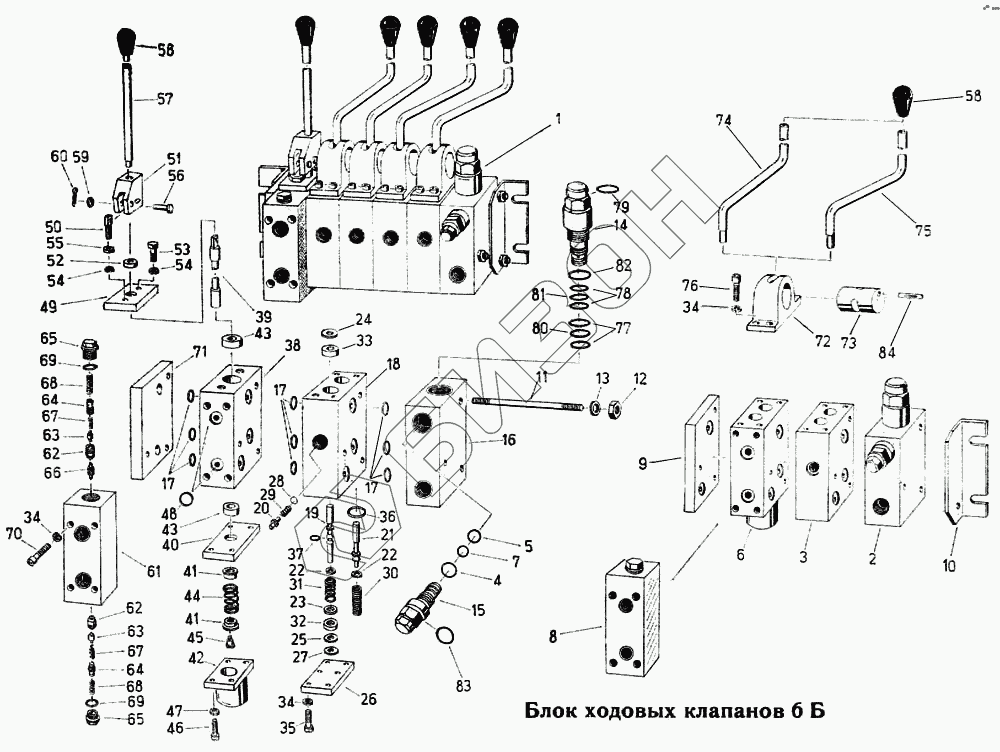

Графический каталог запасных частей к технике: Fortschritt Е-303. Блок ходовых клапанов 6 Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
58
59
60
61
62
62
63
63
64
64
65
65
66
67
67
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78934 3 | Клапан ходовой |
Загрузка ...
|
|
| 2 | 4131 77819 7 | Блок дополнительный |
Загрузка ...
|
|
| 3 | 4131 77820 3 | Блок сцепления в сборе |
Загрузка ...
|
|
| 4 | 4131 77844 5 | Кольцо круглого сечения |
Загрузка ...
|
|
| 5 | 9907 91329 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 6 | 4131 77821 1 | Блок сцепления в сборе |
Загрузка ...
|
|
| 7 | 4131 77845 3 | Кольцо опорное к кольцу круглого сечения |
Загрузка ...
|
|
| 8 | 4131 77822 8 | Блок дополнительный в сборе |
Загрузка ...
|
|
| 9 | 4131 77823 6 | Блок дополнительный в сборе |
Загрузка ...
|
|
| 10 | 4131 77824 4 | Уголок крепежный |
Загрузка ...
|
|
| 11 | 4131 77825 2 | Болт стяжной |
Загрузка ...
|
|
| 12 | 9950 89591 2 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 9961 91122 0 | Кольцо пружинное |
Загрузка ...
|
|
| 14 | 9959 95383 5 | Клапан ограничения давления главного управления |
Загрузка ...
|
|
| 15 | 9959 95384 3 | Клапан давления предварительного управления |
Загрузка ...
|
|
| 16 | 4131 77828 5 | Панель входная |
Загрузка ...
|
|
| 17 | 9907 91474 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 18 | 4131 77829 3 | Корпус |
Загрузка ...
|
|
| 19 | 4131 77830 8 | Золотник клапана |
Загрузка ...
|
|
| 20 | 4131 77831 6 | Тарелка пружины |
Загрузка ...
|
|
| 21 | 4131 77832 4 | Золотник клапана |
Загрузка ...
|
|
| 22 | 4131 77833 2 | Шайба |
Загрузка ...
|
|
| 23 | 4131 77834 0 | Шайба |
Загрузка ...
|
|
| 24 | 4131 77835 7 | Шайба |
Загрузка ...
|
|
| 25 | 4131 77836 5 | Шайба |
Загрузка ...
|
|
| 26 | 4131 77837 3 | Крышка |
Загрузка ...
|
|
| 27 | 4131 77838 1 | Шайба |
Загрузка ...
|
|
| 28 | 9903 88661 2 | Шарик |
Загрузка ...
|
|
| 29 | 9973 88024 1 | Пружина сжатия |
Загрузка ...
|
|
| 30 | 9973 88023 3 | Пружина сжатия |
Загрузка ...
|
|
| 31 | 9973 88043 4 | Пружина сжатия |
Загрузка ...
|
|
| 32 | 9907 91227 6 | Кольцо уплотнительное, внутреннее |
Загрузка ...
|
|
| 33 | 9907 91228 4 | Кольцо уплотнительное, внутреннее |
Загрузка ...
|
|
| 34 | 9961 91086 3 | Кольцо пружинное |
Загрузка ...
|
|
| 35 | 9936 93830 3 | Болт цилиндрический |
Загрузка ...
|
|
| 36 | 9907 91345 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 37 | 9907 91311 5 | Кольцо круглого сечения |
Загрузка ...
|
|
| 38 | 4131 77839 8 | Корпус <39> |
Загрузка ...
|
|
| 39 | 4131 77840 4 | Золотник распределительный <38> |
Загрузка ...
|
|
| 40 | 4131 77841 2 | Пластина |
Загрузка ...
|
|
| 41 | 4131 77842 0 | Тарелка пружины |
Загрузка ...
|
|
| 42 | 4131 78060 8 | Крышка |
Загрузка ...
|
|
| 43 | 9907 91219 6 | Кольцо уплотнительное, внутреннее |
Загрузка ...
|
|
| 44 | 9973 88050 6 | Пружина сжатия |
Загрузка ...
|
|
| 45 | 9939 92802 6 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 46 | 9937 93883 3 | Болт цилиндрический |
Загрузка ...
|
|
| 47 | 9961 91074 2 | Кольцо пружинное |
Загрузка ...
|
|
| 48 | 9907 91313 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 49 | 4131 78061 6 | Пластина |
Загрузка ...
|
|
| 50 | 4131 78062 4 | Палец |
Загрузка ...
|
|
| 51 | 4131 78063 2 | Рычаг |
Загрузка ...
|
|
| 52 | 9907 90781 6 | Кольцо-маслосъемное |
Загрузка ...
|
|
| 53 | 9935 95877 5 | Болт шестигранный |
Загрузка ...
|
|
| 54 | 9961 91110 8 | Кольцо пружинное |
Загрузка ...
|
|
| 55 | 9950 89655 2 | Гайка шестигранная |
Загрузка ...
|
|
| 56 | 9949 86282 6 | Палец |
Загрузка ...
|
|
| 57 | 9910 91895 2 | Рычаг |
Загрузка ...
|
|
| 58 | 9910 88385 2 | Рукоятка сферическая |
Загрузка ...
|
|
| 59 | 9960 92154 5 | Шайба |
Загрузка ...
|
|
| 60 | 9963 94931 1 | Шплинт |
Загрузка ...
|
|
| 61 | 4131 78064 0 | Корпус |
Загрузка ...
|
|
| 62 | 4131 78065 7 | Золотник конический |
Загрузка ...
|
|
| 63 | 4131 78066 5 | Золотник конический |
Загрузка ...
|
|
| 64 | 4131 78067 3 | Болт |
Загрузка ...
|
|
| 65 | 4131 78068 1 | Пробка резьбовая |
Загрузка ...
|
|
| 66 | 4131 78069 8 | Поршень размыкающий |
Загрузка ...
|
|
| 67 | 9973 88023 3 | Пружина сжатия |
Загрузка ...
|
|
| 68 | 9973 87961 7 | Пружина сжатия |
Загрузка ...
|
|
| 69 | 9970 90869 1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 70 | 9937 93882 5 | Болт цилиндрический |
Загрузка ...
|
|
| 71 | 4131 78071 2 | Крышка |
Загрузка ...
|
|
| 72 | 4131 78072 0 | Корпус |
Загрузка ...
|
|
| 73 | 4131 78073 7 | Палец |
Загрузка ...
|
|
| 74 | 4131 77764 5 | Рычаг |
Загрузка ...
|
|
| 75 | 4131 77765 3 | Рычаг |
Загрузка ...
|
|
| 76 | 9937 93881 7 | Болт цилиндрический |
Загрузка ...
|
|
| 77 | 4131 77846 1 | Кольцо опорное к кольцу круглого сечения |
Загрузка ...
|
|
| 78 | 4131 77847 8 | Кольцо опорное к кольцу круглого сечения |
Загрузка ...
|
|
| 79 | 9907 91348 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 80 | 9907 91342 0 | Кольцо круглого сечения |
Загрузка ...
|
|
| 81 | 9907 91336 5 | Кольцо круглого сечения |
Загрузка ...
|
|
| 82 | 9907 91362 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 83 | 9907 91508 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 84 | 9967 94306 2 | Штифт цилиндрический просечной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
