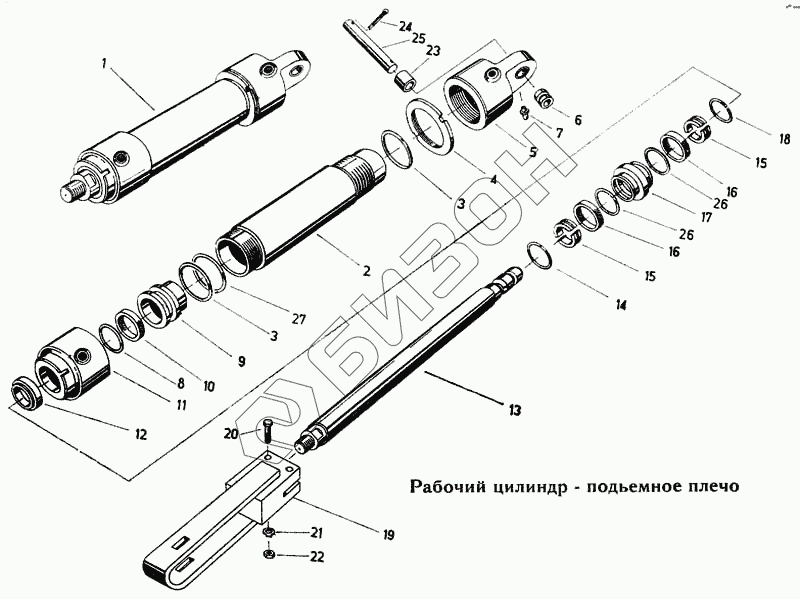

Графический каталог запасных частей к технике: Fortschritt Е-303. Рабочий цилиндр – подъемное плечо
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9912 86222 7 | Цилиндр рабочий |
Загрузка ...
|
|
| 2 | 4140 75254 8 | Корпус цилиндра ( длина 250 мм ) |
Загрузка ...
|
|
| 3 | 9907 91418 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 4 | 4140 75255 6 | Гайка шлицевая |
Загрузка ...
|
|
| 5 | 4140 75256 4 | Крышка опорная |
Загрузка ...
|
|
| 6 | 4140 75257 2 | Втулка опорная |
Загрузка ...
|
|
| 7 | 9920 92549 2 | Масленка коническая |
Загрузка ...
|
|
| 8 | 4140 75258 0 | Кольцо опорное |
Загрузка ...
|
|
| 9 | 4140 75261 1 | Втулка направляющая |
Загрузка ...
|
|
| 10 | 9907 91246 0 | Кольцо уплотнительное, внутреннее |
Загрузка ...
|
|
| 11 | 4140 75262 8 | Корпус уплотнений |
Загрузка ...
|
|
| 12 | 9907 90767 2 | Кольцо маслосъемное |
Загрузка ...
|
|
| 13 | 4140 75263 6 | Шток поршневой ( длина 250 мм ) |
Загрузка ...
|
|
| 14 | 9907 91363 8 | Кольцо круглого сечения |
Загрузка ...
|
|
| 15 | 4140 75264 4 | Полукольцо |
Загрузка ...
|
|
| 16 | 9907 90775 2 | Кольцо уплотнительное, внешнее |
Загрузка ...
|
|
| 17 | 4140 75265 2 | Поршень |
Загрузка ...
|
|
| 18 | 9962 91814 6 | Кольцо, упорное, наружное |
Загрузка ...
|
|
| 19 | 4131 77169 7 | Соединение подвижное |
Загрузка ...
|
|
| 20 | 9932 93134 1 | Болт шестигранный |
Загрузка ...
|
|
| 21 | 9962 92357 8 | Шайба стопорная |
Загрузка ...
|
|
| 22 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 23 | 4131 77168 0 | Трубка |
Загрузка ...
|
|
| 24 | 9963 95083 6 | Шплинт |
Загрузка ...
|
|
| 25 | 9949 86549 2 | Палец |
Загрузка ...
|
|
| 26 | 4140 75259 7 | Кольцо опорное |
Загрузка ...
|
|
| 27 | 4140 75260 3 | Кольцо опорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
