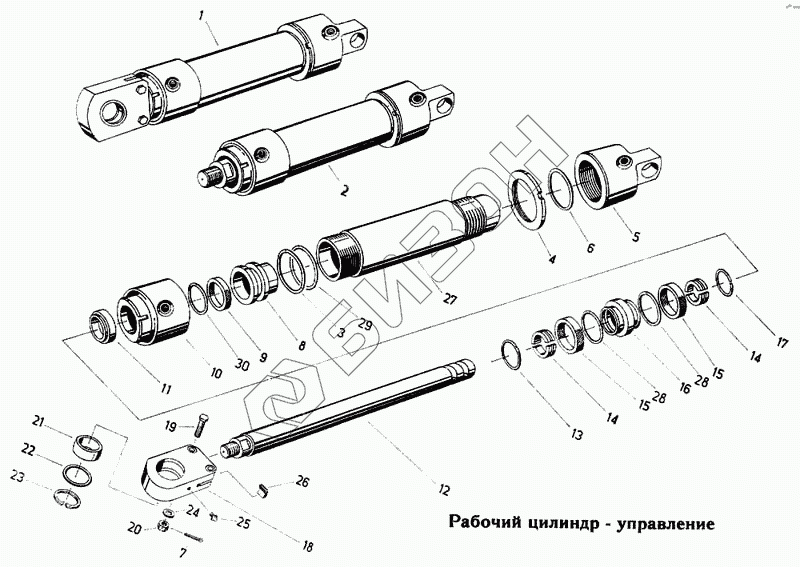

Графический каталог запасных частей к технике: Fortschritt Е-303. Рабочий цилиндр – управление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80050 3 | Цилиндр управления с шарниром в сборе |
Загрузка ...
|
|
| 2 | 9912 86257 3 | Цилиндр рабочий |
Загрузка ...
|
|
| 3 | 9907 91587 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 4 | 4140 75266 0 | Гайка шлицевая |
Загрузка ...
|
|
| 5 | 4140 75267 7 | Корпус опорный |
Загрузка ...
|
|
| 6 | 9907 91389 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 7 | 9968 94981 8 | Шплинт |
Загрузка ...
|
|
| 8 | 4140 75268 5 | Втулка направляющая |
Загрузка ...
|
|
| 9 | 9907 91245 2 | Кольцо уплотнительное, внутреннее |
Загрузка ...
|
|
| 10 | 4140 75269 3 | Корпус уплотнений |
Загрузка ...
|
|
| 11 | 9907 90753 5 | Кольцо маслосъемное |
Загрузка ...
|
|
| 12 | 4140 75270 8 | Шток поршневой |
Загрузка ...
|
|
| 13 | 9907 91338 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 14 | 4140 75271 6 | Полукольцо |
Загрузка ...
|
|
| 15 | 9907 90784 0 | Кольцо уплотнительное, внешнее |
Загрузка ...
|
|
| 16 | 4140 75272 4 | Поршень |
Загрузка ...
|
|
| 17 | 9962 91812 1 | Кольцо упорное наружное |
Загрузка ...
|
|
| 18 | 4140 75273 2 | Шарнир |
Загрузка ...
|
|
| 19 | 9932 93208 6 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9951 89443 7 | Гайка корончатая |
Загрузка ...
|
|
| 21 | 9902 88931 0 | Подшипник скольжения самоустанавливающийся |
Загрузка ...
|
|
| 22 | 4140 75274 0 | Кольцо распорное |
Загрузка ...
|
|
| 23 | 9964 91774 6 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 25 | 9920 92549 2 | Масленка коническая |
Загрузка ...
|
|
| 26 | 4140 75275 2 | Пластина уплотнительная |
Загрузка ...
|
|
| 27 | 4140 75254 8 | Корпус цилиндра ( длина 250 мм ) |
Загрузка ...
|
|
| 28 | 4140 75277 3 | Кольцо опорное |
Загрузка ...
|
|
| 29 | 4140 75278 1 | Кольцо опорное |
Загрузка ...
|
|
| 30 | 4140 75279 8 | Кольцо опорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
