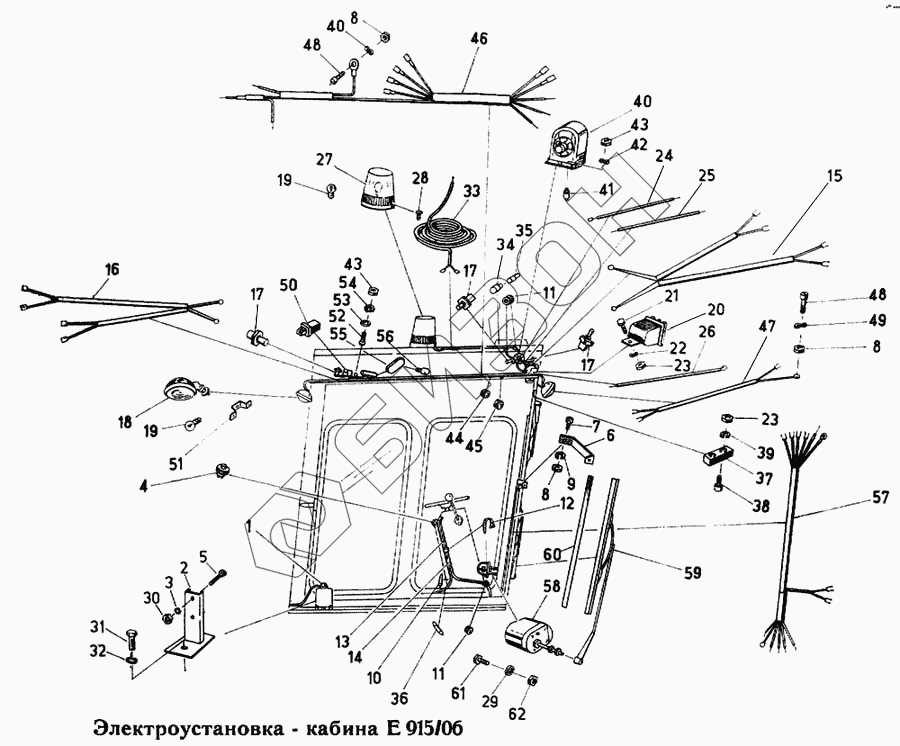

Графический каталог запасных частей к технике: Fortschritt Е-303. Электроустановка – кабина Е 915/06
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4137 77740 6 | Стеклоочистительная установка |
Загрузка ...
|
|
| 2 | 4137 77739 1 | Крепление |
Загрузка ...
|
|
| 3 | 9961 91060 5 | Кольцо пружинное |
Загрузка ...
|
|
| 4 | 4221 66825 3 | Кнопка нажимная |
Загрузка ...
|
|
| 5 | 9936 93934 5 | Болт цилиндрический |
Загрузка ...
|
|
| 6 | 4137 78779 5 | Крепление |
Загрузка ...
|
|
| 7 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 8 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 9019 87721 0 | Предохранитель |
Загрузка ...
|
|
| 11 | 9972 87705 4 | Насадка кабеля |
Загрузка ...
|
|
| 12 | 4140 75118 6 | Скоба кабеля ( 120 мм ) |
Загрузка ...
|
|
| 13 | 4137 78730 1 | Кабель |
Загрузка ...
|
|
| 14 | 4137 78781 8 | Кабель |
Загрузка ...
|
|
| 15 | 4137 78771 3 | Пучок проводов, левый |
Загрузка ...
|
|
| 16 | 4137 78772 1 | Пучок проводов, правый |
Загрузка ...
|
|
| 17 | 9019 87512 0 | Включатель |
Загрузка ...
|
|
| 18 | 9019 87382 6 | Фара рабочая |
Загрузка ...
|
|
| 19 | 9019 87648 4 | Лампа |
Загрузка ...
|
|
| 20 | 9019 87807 6 | Реле |
Загрузка ...
|
|
| 21 | 9933 95973 7 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9961 91989 6 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 4137 78773 8 | Кабель |
Загрузка ...
|
|
| 25 | 4137 78774 6 | Кабель |
Загрузка ...
|
|
| 26 | 4137 78775 4 | Кабель |
Загрузка ...
|
|
| 27 | 9019 87426 5 | Фонарь проблесковый |
Загрузка ...
|
|
| 28 | 9938 92801 0 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 29 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 31 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 33 | 4033 80654 0 | Пучок проводов |
Загрузка ...
|
|
| 34 | 9019 87372 1 | Лампа контрольная, оранжевая |
Загрузка ...
|
|
| 35 | 9019 87616 2 | Лампа |
Загрузка ...
|
|
| 36 | 9019 87722 7 | Изолятор |
Загрузка ...
|
|
| 37 | 9019 87748 5 | Зажим проводов |
Загрузка ...
|
|
| 38 | 9936 93895 5 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 39 | 9961 91060 5 | Кольцо пружинное |
Загрузка ...
|
|
| 40 | 9019 87745 2 | Вентилятор |
Загрузка ...
|
|
| 41 | 9972 88144 4 | Пружина резиновая |
Загрузка ...
|
|
| 42 | 9961 91993 5 | Шайба пружинная |
Загрузка ...
|
|
| 43 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 44 | 9972 87704 6 | Насадка кабеля |
Загрузка ...
|
|
| 45 | 9972 87695 3 | Насадка кабеля |
Загрузка ...
|
|
| 46 | 4135 77455 0 | Пучок проводов |
Загрузка ...
|
|
| 47 | 4135 78758 8 | Кабель |
Загрузка ...
|
|
| 48 | 9933 92936 2 | Болт шестигранный |
Загрузка ...
|
|
| 49 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 50 | 9019 87523 3 | Переключатель клавишный |
Загрузка ...
|
|
| 51 | 4228 65078 5 | Крепление |
Загрузка ...
|
|
| 52 | 9938 92795 0 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 53 | 9960 96206 2 | Шайба |
Загрузка ...
|
|
| 54 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 55 | 9019 87416 0 | Освещение, внутреннее |
Загрузка ...
|
|
| 56 | 9019 87620 1 | Лампа |
Загрузка ...
|
|
| 57 | 4135 78759 6 | Пучок проводов |
Загрузка ...
|
|
| 58 | 9019 87718 8 | Мотор стеклоочистителя |
Загрузка ...
|
|
| 59 | 9019 87577 2 | Плечо стеклоочистителя |
Загрузка ...
|
|
| 60 | Резина стеклоочистителя ( 400 мм ) | Резина стеклоочистителя ( 400 мм ) |
Загрузка ...
|
|
| 61 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 62 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
