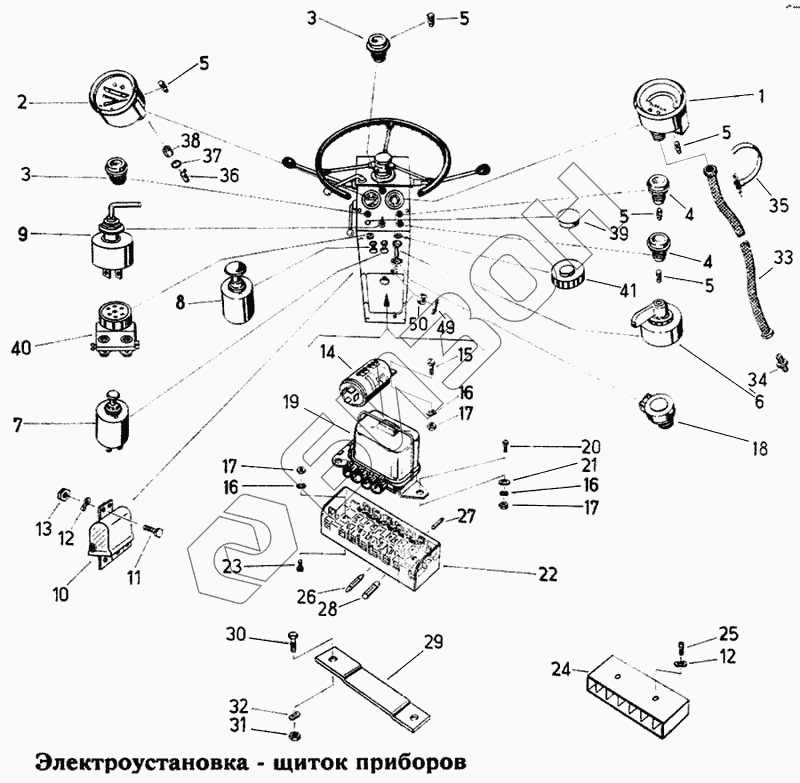

Графический каталог запасных частей к технике: Fortschritt Е-303. Электроустановка – щиток приборов
1
2
3
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9004 90192 6 | Манометр масляный |
Загрузка ...
|
|
| 2 | 9019 87554 7 | Указатель температуры |
Загрузка ...
|
|
| 3 | 9019 87371 3 | Лампа контрольная, красная |
Загрузка ...
|
|
| 4 | 9019 87455 4 | Лампа контрольная, зеленая |
Загрузка ...
|
|
| 5 | 9019 87616 2 | Лампа |
Загрузка ...
|
|
| 6 | 9019 87481 0 | Выключатель поворотный для указателей поворота |
Загрузка ...
|
|
| 7 | 9019 87511 2 | Выключатель |
Загрузка ...
|
|
| 8 | 9019 87506 5 | Выключатель |
Загрузка ...
|
|
| 9 | 9019 87517 8 | Выключатель подогрева |
Загрузка ...
|
|
| 10 | 9019 87805 1 | Реле |
Загрузка ...
|
|
| 11 | 9933 95973 7 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9961 91989 6 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 14 | 9019 87583 6 | Датчик указателей поворота |
Загрузка ...
|
|
| 15 | 9936 93814 3 | Болт цилиндрический |
Загрузка ...
|
|
| 16 | 9961 91986 3 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 9019 87796 7 | Розетка |
Загрузка ...
|
|
| 19 | 9019 87500 8 | Реле-регулятор. 1-элементный |
Загрузка ...
|
|
| 20 | 9933 92898 0 | Болт шестигранный |
Загрузка ...
|
|
| 21 | 9961 91984 7 | Шайба |
Загрузка ...
|
|
| 22 | 9019 87778 2 | Блок предохранителей |
Загрузка ...
|
|
| 23 | 9936 93843 2 | Болт цилиндрический |
Загрузка ...
|
|
| 24 | 9019 87748 5 | Зажим проводов |
Загрузка ...
|
|
| 25 | 9936 93842 4 | Болт цилиндрический |
Загрузка ...
|
|
| 26 | 9019 87721 0 | Предохранитель |
Загрузка ...
|
|
| 27 | 9019 87722 7 | Изолятор |
Загрузка ...
|
|
| 28 | 9019 87720 2 | Изолятор |
Загрузка ...
|
|
| 29 | 4032 80684 7 | Прижим |
Загрузка ...
|
|
| 30 | 9933 95893 7 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 32 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 33 | 9908 95126 5 | Шлангопровод |
Загрузка ...
|
|
| 34 | 4131 78694 3 | Штуцер резьбовой |
Загрузка ...
|
|
| 35 | 9910 95190 4 | Лента фиксирующая |
Загрузка ...
|
|
| 36 | 9019 87602 5 | Датчик |
Загрузка ...
|
|
| 37 | 9970 90835 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 4131 77457 0 | Вставка |
Загрузка ...
|
|
| 39 | 4131 78900 5 | Крышка запорная |
Загрузка ...
|
|
| 40 | 9019 87664 4 | Датчик контроля за подогревом |
Загрузка ...
|
|
| 41 | 9019 87448 2 | Кнопка стартера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
