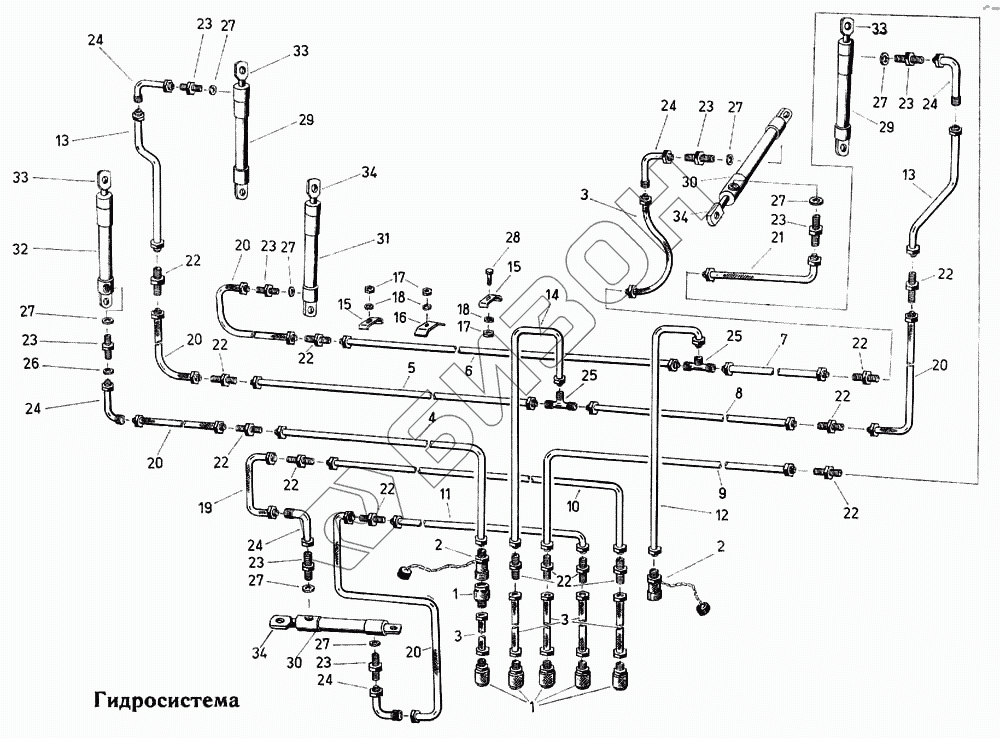

Графический каталог запасных частей к технике: Fortschritt Е-303. Гидросистема
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
15
15
16
16
17
17
17
18
18
19
20
20
20
20
20
21
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
25
26
27
27
27
27
27
27
27
27
28
28
29
29
30
30
31
32
33
33
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9909 95234 5 | Муфта шланговая |
Загрузка ...
|
|
| 1 | 9909 95234 5 | Муфта шланговая |
Загрузка ...
|
|
| 2 | 9909 95233 7 | Муфта шланговая |
Загрузка ...
|
|
| 3 | 9908 95224 1 | Шлангопровод |
Загрузка ...
|
|
| 3 | 9908 95224 1 | Шлангопровод |
Загрузка ...
|
|
| 4 | 4128 78737 8 | Трубопровод 3 |
Загрузка ...
|
|
| 4 | 4129 78567 2 | Трубопровод 3 |
Загрузка ...
|
|
| 5 | 4128 78738 6 | Трубопровод 4.1 |
Загрузка ...
|
|
| 5 | 4129 78568 0 | Трубопровод 4.1 |
Загрузка ...
|
|
| 6 | 4128 78734 5 | Трубопровод 2.1 |
Загрузка ...
|
|
| 6 | 4129 78563 1 | Трубопровод 2.1 |
Загрузка ...
|
|
| 7 | 4128 78735 3 | Трубопровод 2.2 |
Загрузка ...
|
|
| 7 | 4129 78564 8 | Трубопровод 2.2 |
Загрузка ...
|
|
| 8 | 4129 78569 7 | Трубопровод 4.2 |
Загрузка ...
|
|
| 8 | 4128 78739 4 | Трубопровод 4.2 |
Загрузка ...
|
|
| 9 | 4128 78736 1 | Трубопровод 2.4 |
Загрузка ...
|
|
| 9 | 4129 78566 4 | Трубопровод 2.4 |
Загрузка ...
|
|
| 10 | 4129 78572 8 | Трубопровод 5.1 |
Загрузка ...
|
|
| 11 | 4129 78573 6 | Трубопровод 5.2 |
Загрузка ...
|
|
| 12 | 4129 78565 6 | Трубопровод 2.3 |
Загрузка ...
|
|
| 13 | 4129 78570 3 | Трубопровод 4.3 |
Загрузка ...
|
|
| 14 | 4129 78571 1 | Трубопровод 4.4 |
Загрузка ...
|
|
| 15 | 4241 02148 0 | Скоба |
Загрузка ...
|
|
| 15 | 4241 02148 0 | Скоба |
Загрузка ...
|
|
| 16 | 4241 02149 7 | Пластина зажимная |
Загрузка ...
|
|
| 16 | 4241 02149 7 | Пластина зажимная |
Загрузка ...
|
|
| 17 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 9961 91087 1 | Кольцо пружинное |
Загрузка ...
|
|
| 18 | 9961 91087 1 | Кольцо пружинное |
Загрузка ...
|
|
| 19 | 9908 97043 6 | Шлангопровод |
Загрузка ...
|
|
| 20 | 9908 95169 1 | Шлангопровод |
Загрузка ...
|
|
| 21 | 9908 95179 6 | Шлангопровод |
Загрузка ...
|
|
| 22 | 9969 94680 1 | Штуцер соединительный |
Загрузка ...
|
|
| 22 | 9969 94680 1 | Штуцер соединительный |
Загрузка ...
|
|
| 23 | 9969 94581 7 | Штуцер резьбовой |
Загрузка ...
|
|
| 23 | 9969 94581 7 | Штуцер резьбовой |
Загрузка ...
|
|
| 24 | 4128 78878 8 | Угольник |
Загрузка ...
|
|
| 25 | 9969 94743 3 | Штуцер соединительный |
Загрузка ...
|
|
| 26 | 4240 03087 6 | Шайба дроссельная |
Загрузка ...
|
|
| 27 | 9970 90851 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 9970 90851 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | 9933 92944 2 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9933 92944 2 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 4241 03913 5 | Цилиндр |
Загрузка ...
|
|
| 30 | 4241 03916 8 | Цилиндр |
Загрузка ...
|
|
| 30 | 4241 03916 8 | Цилиндр |
Загрузка ...
|
|
| 31 | 4241 03914 3 | Цилиндр |
Загрузка ...
|
|
| 32 | 4241 03917 6 | Цилиндр |
Загрузка ...
|
|
| 33 | 4240 03768 1 | Головка штока |
Загрузка ...
|
|
| 34 | 4241 03915 1 | Головка штока |
Загрузка ...
|
|
| 34 | 4241 03915 1 | Головка штока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
