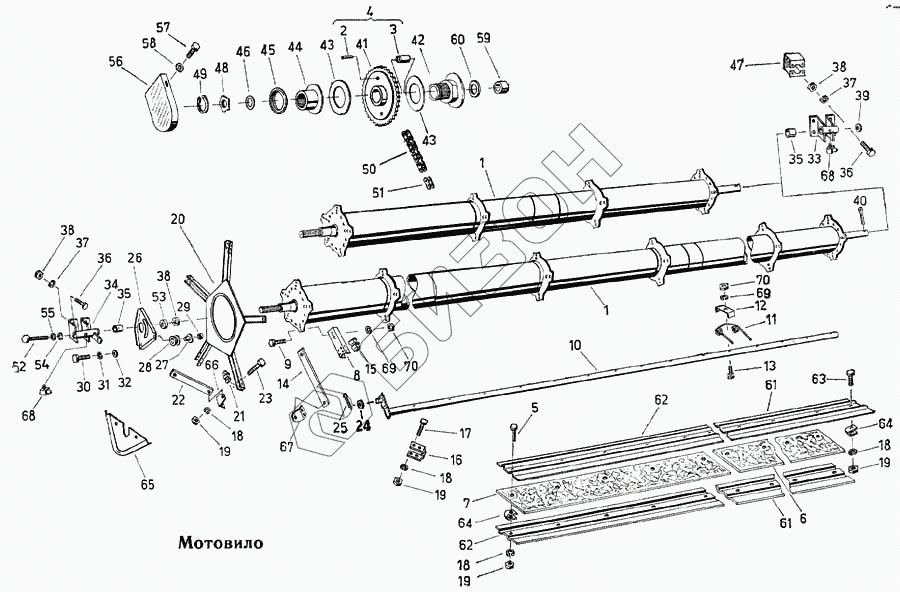

Графический каталог запасных частей к технике: Fortschritt Е-303. Мотовило
1
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
64
64
64
65
65
66
67
67
68
68
69
69
69
70
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 78841 7 | Вал мотовила, 19 фт |
Загрузка ...
|
|
| 1 | 4128 78853 0 | Вал мотовила, 14 фт |
Загрузка ...
|
|
| 2 | 9967 94447 3 | Штифт цилиндрический |
Загрузка ...
|
|
| 3 | 4032 80455 6 | Втулка |
Загрузка ...
|
|
| 4 | 4241 02115 0 | Звездочка в сборе |
Загрузка ...
|
|
| 5 | 9933 92936 2 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 9933 92936 2 | Болт шестигранный |
Загрузка ...
|
|
| 6 | 4129 78848 2 | Резина мотовила |
Загрузка ...
|
|
| 6 | 4129 78848 2 | Резина мотовила |
Загрузка ...
|
|
| 7 | 4129 78849 0 | Резина мотовила, длинная |
Загрузка ...
|
|
| 8 | 4129 78555 1 | Спица |
Загрузка ...
|
|
| 8 | 4129 78555 1 | Спица |
Загрузка ...
|
|
| 9 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 9 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 10 | 4128 78733 7 | Труба мотовила, 14 фт |
Загрузка ...
|
|
| 10 | 4129 78560 7 | Трубка мотовила, 19 фт |
Загрузка ...
|
|
| 11 | 4229 67153 0 | Палец пружинный |
Загрузка ...
|
|
| 11 | 4229 67153 0 | Палец пружинный |
Загрузка ...
|
|
| 12 | 4229 67152 2 | Державка |
Загрузка ...
|
|
| 12 | 4229 67152 2 | Державка |
Загрузка ...
|
|
| 13 | 9933 93038 0 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 9933 93038 0 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 4129 78844 1 | Пластина |
Загрузка ...
|
|
| 14 | 4129 78844 1 | Пластина |
Загрузка ...
|
|
| 15 | 4223 63309 8 | Вкладыш |
Загрузка ...
|
|
| 15 | 4223 63309 8 | Вкладыш |
Загрузка ...
|
|
| 16 | 4223 63312 0 | Хомутик |
Загрузка ...
|
|
| 16 | 4223 63312 0 | Хомутик |
Загрузка ...
|
|
| 17 | 9932 96009 8 | Болт шестигранный |
Загрузка ...
|
|
| 17 | 9932 96009 8 | Болт шестигранный |
Загрузка ...
|
|
| 18 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 18 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 19 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 19 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 20 | 4129 78561 5 | Направляющая эксцентрика |
Загрузка ...
|
|
| 21 | 4223 63307 3 | Подшипник эксцентрика |
Загрузка ...
|
|
| 22 | 4129 78842 5 | Пластинка эксцентрика |
Загрузка ...
|
|
| 23 | 9932 96010 4 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9960 92235 3 | Шайба |
Загрузка ...
|
|
| 25 | 9963 94999 6 | Шплинт |
Загрузка ...
|
|
| 26 | 4223 63320 0 | Звезда эксцентрика |
Загрузка ...
|
|
| 27 | 4242 02107 0 | Палец |
Загрузка ...
|
|
| 28 | 4223 63323 3 | Ролик |
Загрузка ...
|
|
| 29 | 4241 04237 2 | Втулка |
Загрузка ...
|
|
| 30 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | 9965 92190 1 | Шайба |
Загрузка ...
|
|
| 33 | 4241 02122 2 | Опора |
Загрузка ...
|
|
| 34 | 4129 78562 3 | Опора |
Загрузка ...
|
|
| 35 | 4241 02123 0 | Втулка |
Загрузка ...
|
|
| 36 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 9950 89643 1 | Гайка шестигранная |
Загрузка ...
|
|
| 39 | 9960 91971 0 | Шайба |
Загрузка ...
|
|
| 40 | 9963 95083 6 | Шплинт |
Загрузка ...
|
|
| 41 | 4241 02116 7 | Звездочка |
Загрузка ...
|
|
| 42 | 4032 80252 1 | Ступица |
Загрузка ...
|
|
| 43 | 4032 80254 6 | Диск муфты |
Загрузка ...
|
|
| 44 | 4032 80255 4 | Шайба |
Загрузка ...
|
|
| 45 | 9962 88179 2 | Пружина тарельчатая |
Загрузка ...
|
|
| 46 | 4032 80256 2 | Кольцо |
Загрузка ...
|
|
| 47 | 4129 78504 5 | Ограждение мотовила, правое |
Загрузка ...
|
|
| 48 | 9952 89512 3 | Гайка шлицевая |
Загрузка ...
|
|
| 49 | 9964 91723 1 | Кольцо стопорное |
Загрузка ...
|
|
| 50 | 9917 90608 3 | Цепь роликовая |
Загрузка ...
|
|
| 51 | 9917 90570 8 | Звено соединительное |
Загрузка ...
|
|
| 52 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 53 | 4223 63293 1 | Гайка шлицевая |
Загрузка ...
|
|
| 54 | 9961 92207 1 | Шайба |
Загрузка ...
|
|
| 55 | 9965 92220 0 | Шайба |
Загрузка ...
|
|
| 56 | 4129 78487 2 | Ограждение привода мотовила |
Загрузка ...
|
|
| 57 | 9933 95792 8 | Болт шестигранный |
Загрузка ...
|
|
| 58 | 9961 92196 2 | Шайба |
Загрузка ...
|
|
| 59 | 4241 02057 6 | Втулка распорная |
Загрузка ...
|
|
| 60 | 9965 92095 8 | Шайба установочная |
Загрузка ...
|
|
| 61 | 4129 78589 8 | Планка мотовила |
Загрузка ...
|
|
| 62 | 4129 78590 4 | Планка мотовила, длинная |
Загрузка ...
|
|
| 63 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 63 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 64 | 4223 64665 6 | Скоба |
Загрузка ...
|
|
| 64 | 4223 64665 6 | Скоба |
Загрузка ...
|
|
| 65 | 4129 78586 5 | Ограждение |
Загрузка ...
|
|
| 65 | 4129 78586 5 | Ограждение |
Загрузка ...
|
|
| 66 | 4129 78843 3 | Уголок |
Загрузка ...
|
|
| 67 | 4129 78845 8 | Уголок |
Загрузка ...
|
|
| 67 | 4129 78845 8 | Уголок |
Загрузка ...
|
|
| 68 | 9920 92554 8 | Масленка коническая |
Загрузка ...
|
|
| 69 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 69 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 70 | 9950 89548 8 | Гайка шестигранная |
Загрузка ...
|
|
| 70 | 9950 89548 8 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
