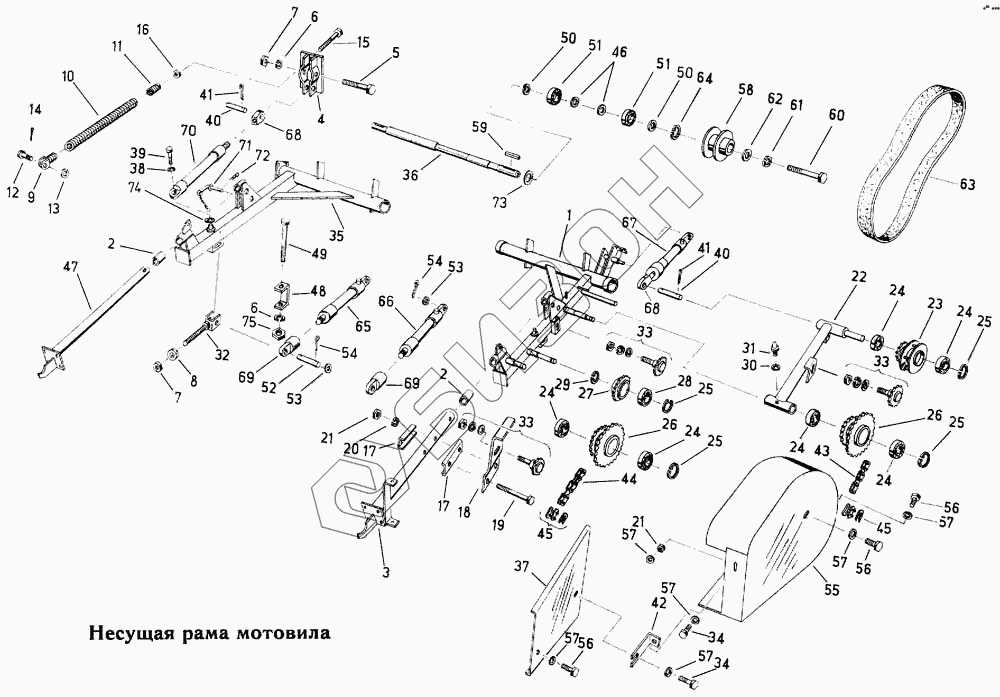

Графический каталог запасных частей к технике: Fortschritt Е-303. Несущая рама мотовила
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
24
24
24
24
24
25
25
25
25
26
26
27
28
29
30
31
32
33
33
33
34
34
35
35
36
36
37
38
39
40
40
41
41
42
43
44
45
45
46
47
48
49
50
50
51
51
52
53
53
54
54
55
56
56
56
57
57
57
57
57
57
58
59
60
61
62
63
64
65
66
67
68
68
69
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 78595 3 | Брус, левый |
Загрузка ...
|
|
| 2 | 4241 02120 6 | Втулка |
Загрузка ...
|
|
| 3 | 4129 78596 1 | Ось опорная |
Загрузка ...
|
|
| 4 | 4241 02121 4 | Кронштейн |
Загрузка ...
|
|
| 5 | 9933 93278 4 | Болт шестигранный |
Загрузка ...
|
|
| 6 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 8 | 4129 78602 1 | Гайка установочная |
Загрузка ...
|
|
| 9 | 4131 77189 8 | Ввертка |
Загрузка ...
|
|
| 10 | 4131 77191 2 | Пружина |
Загрузка ...
|
|
| 11 | 4131 77190 4 | Ввертка |
Загрузка ...
|
|
| 12 | 9949 86358 7 | Палец |
Загрузка ...
|
|
| 13 | 9960 92198 8 | Шайба |
Загрузка ...
|
|
| 14 | 9963 95011 2 | Шплинт |
Загрузка ...
|
|
| 15 | 4240 02067 3 | Винт установочный |
Загрузка ...
|
|
| 16 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 4129 78597 8 | Опора |
Загрузка ...
|
|
| 18 | 4129 78598 6 | Кронштейн |
Загрузка ...
|
|
| 19 | 9933 93075 8 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 22 | 4129 79068 6 | Балансир |
Загрузка ...
|
|
| 23 | 4129 79069 4 | Шкив клиноременный приводной |
Загрузка ...
|
|
| 24 | 9902 89044 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 25 | 9964 91719 2 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | 4129 78599 4 | Звездочка двойная |
Загрузка ...
|
|
| 27 | 4129 79041 1 | Звездочка |
Загрузка ...
|
|
| 28 | 9902 89045 8 | Шарикоподшипник радиальной |
Загрузка ...
|
|
| 29 | 9964 91778 7 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 31 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 32 | 4129 78600 5 | Стяжка |
Загрузка ...
|
|
| 33 | 9919 88613 1 | Шестерня цепная |
Загрузка ...
|
|
| 34 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 4128 78730 4 | Брус правый |
Загрузка ...
|
|
| 35 | 4129 78601 3 | Брус правый |
Загрузка ...
|
|
| 36 | 4128 78717 7 | Вал левый |
Загрузка ...
|
|
| 36 | 4129 78505 3 | Вал левый |
Загрузка ...
|
|
| 37 | 4129 78490 3 | Щит |
Загрузка ...
|
|
| 38 | 9961 92174 5 | Шайба |
Загрузка ...
|
|
| 39 | 9933 92979 7 | Болт шестигранный |
Загрузка ...
|
|
| 40 | 9949 86397 2 | Палец |
Загрузка ...
|
|
| 41 | 9963 94999 6 | Шплинт |
Загрузка ...
|
|
| 42 | 4129 78594 1 | Уголок |
Загрузка ...
|
|
| 43 | 9917 90616 6 | Цепь роликовая |
Загрузка ...
|
|
| 44 | 9917 90659 8 | Цепь роликовая |
Загрузка ...
|
|
| 45 | 9917 90570 8 | Звено соединительное |
Загрузка ...
|
|
| 46 | 4110 08794 8 | Шайба уплотнительная |
Загрузка ...
|
|
| 47 | 4241 02119 1 | Ось опорная |
Загрузка ...
|
|
| 48 | 4129 78503 7 | Скоба |
Загрузка ...
|
|
| 49 | 9932 93336 8 | Болт шестигранный |
Загрузка ...
|
|
| 50 | 4221 61344 0 | Шайба уплотнительная |
Загрузка ...
|
|
| 51 | 9902 89028 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 52 | 9949 86478 0 | Палец |
Загрузка ...
|
|
| 53 | 9960 92254 6 | Шайба |
Загрузка ...
|
|
| 54 | 9963 95028 2 | Шплинт |
Загрузка ...
|
|
| 55 | 4129 79488 0 | Ограждение вариатора |
Загрузка ...
|
|
| 56 | 9933 93081 3 | Болт шестигранный |
Загрузка ...
|
|
| 57 | 9961 92197 0 | Шайба |
Загрузка ...
|
|
| 58 | 9965 96211 4 | Шкив клиноременный |
Загрузка ...
|
|
| 59 | 9965 95620 4 | Шпонка призматическая |
Загрузка ...
|
|
| 60 | 9932 93055 8 | Болт шестигранный |
Загрузка ...
|
|
| 61 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 62 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 63 | 9911 86075 7 | Ремень клиновой широкий |
Загрузка ...
|
|
| 64 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 65 | 4241 03916 8 | Цилиндр |
Загрузка ...
|
|
| 66 | 4241 03914 3 | Цилиндр |
Загрузка ...
|
|
| 67 | 4241 03917 6 | Цилиндр |
Загрузка ...
|
|
| 68 | 4240 03768 1 | Головка штока |
Загрузка ...
|
|
| 69 | 4241 03915 1 | Головка штока |
Загрузка ...
|
|
| 70 | 4241 03913 5 | Цилиндр |
Загрузка ...
|
|
| 71 | 4241 04649 7 | Чека |
Загрузка ...
|
|
| 72 | 9928 93918 5 | Штекер пружинный |
Загрузка ...
|
|
| 73 | 4129 78960 2 | Шайба |
Загрузка ...
|
|
| 74 | 9960 92235 3 | Шайба |
Загрузка ...
|
|
| 75 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
