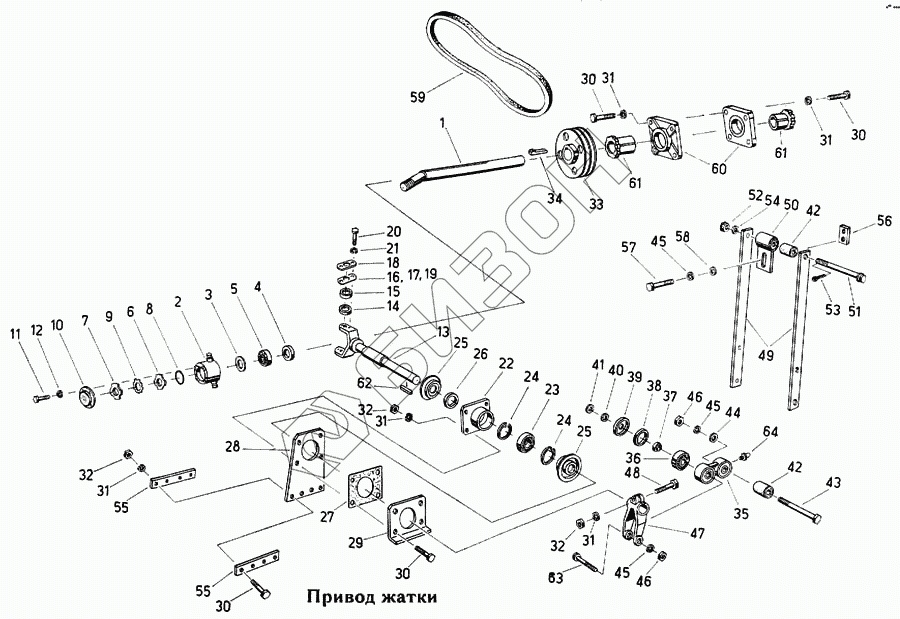

Графический каталог запасных частей к технике: Fortschritt Е-303. Привод жатки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
30
30
30
31
31
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
45
45
46
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 78552 7 | Вал качающейся головки |
Загрузка ...
|
|
| 2 | 4131 77587 7 | Корпус качающийся |
Загрузка ...
|
|
| 3 | 4131 77050 1 | Шайба установочная |
Загрузка ...
|
|
| 4 | 9905 87178 2 | Уплотнение вала |
Загрузка ...
|
|
| 5 | 9902 88855 1 | Роликоподшипник конический |
Загрузка ...
|
|
| 6 | 9925 89492 0 | Гайка шлицевая |
Загрузка ...
|
|
| 7 | 9925 89493 4 | Гайка шлицевая |
Загрузка ...
|
|
| 8 | 4131 77586 0 | Кольцо распорное |
Загрузка ...
|
|
| 9 | 9962 92379 5 | Шайба стопорная |
Загрузка ...
|
|
| 10 | 4131 77039 0 | Колпак |
Загрузка ...
|
|
| 11 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 13 | 4129 78553 5 | Вал вилочный |
Загрузка ...
|
|
| 14 | 9905 86996 4 | Уплотнение вала |
Загрузка ...
|
|
| 15 | 9902 88853 5 | Роликоподшипник конический |
Загрузка ...
|
|
| 16 | 4131 77041 3 | Прокладка |
Загрузка ...
|
|
| 17 | 4131 77042 1 | Прокладка |
Загрузка ...
|
|
| 18 | 4131 77043 8 | Крышка |
Загрузка ...
|
|
| 19 | 4131 77057 5 | Прокладка |
Загрузка ...
|
|
| 20 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 21 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 22 | 4241 02099 4 | Корпус подшипника |
Загрузка ...
|
|
| 23 | 9902 89105 7 | Роликоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 24 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | 9904 86908 1 | Крышка |
Загрузка ...
|
|
| 26 | 9905 87079 8 | Уплотнение вала |
Загрузка ...
|
|
| 27 | 4131 77590 8 | Прокладка картонная |
Загрузка ...
|
|
| 28 | 4241 02100 5 | Кронштейн |
Загрузка ...
|
|
| 29 | 4131 77589 3 | Фланец |
Загрузка ...
|
|
| 30 | 9933 93210 8 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 4129 78554 3 | Шкив клиноременный |
Загрузка ...
|
|
| 34 | 9965 95548 4 | Шпонка с головкой |
Загрузка ...
|
|
| 35 | 4131 77064 7 | Подшипник в сборе |
Загрузка ...
|
|
| 36 | 9902 88940 7 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 37 | 4131 77637 1 | Втулка |
Загрузка ...
|
|
| 38 | 9905 87078 1 | Уплотнение вала |
Загрузка ...
|
|
| 39 | 4131 77636 3 | Колпачок защитный |
Загрузка ...
|
|
| 40 | 4131 77021 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 41 | 4131 77060 6 | Шайба распорная |
Загрузка ...
|
|
| 42 | 4131 77102 0 | Втулка резиновая |
Загрузка ...
|
|
| 43 | 9932 93336 8 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 9960 96205 5 | Шайба |
Загрузка ...
|
|
| 45 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 46 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 47 | 4131 77635 5 | Балансир |
Загрузка ...
|
|
| 48 | 9933 93240 5 | Болт шестигранный |
Загрузка ...
|
|
| 49 | 4241 02101 3 | Рычаг |
Загрузка ...
|
|
| 50 | 4241 02084 0 | Подшипник резиновый |
Загрузка ...
|
|
| 51 | 9934 95958 4 | Болт шестигранный |
Загрузка ...
|
|
| 52 | 9951 89456 6 | Гайка корончатая |
Загрузка ...
|
|
| 53 | 9963 95014 5 | Шплинт |
Загрузка ...
|
|
| 54 | 9965 91920 8 | Шайба |
Загрузка ...
|
|
| 55 | 4252 12418 7 | Пластина утолщающая |
Загрузка ...
|
|
| 56 | 4129 78839 4 | Пластина резьбовая |
Загрузка ...
|
|
| 57 | 9934 93318 1 | Болт шестигранный |
Загрузка ...
|
|
| 58 | 9965 92141 1 | Шайба |
Загрузка ...
|
|
| 59 | 4129 78510 0 | Ремень клиновой стандартный |
Загрузка ...
|
|
| 60 | 9902 88835 0 | Подшипник фланцевый |
Загрузка ...
|
|
| 61 | 9903 94887 7 | Втулка зажимная |
Загрузка ...
|
|
| 62 | 9965 95669 6 | Шпонка призматическая |
Загрузка ...
|
|
| 63 | 9931 93511 2 | Болт установочный шестигранный |
Загрузка ...
|
|
| 64 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
