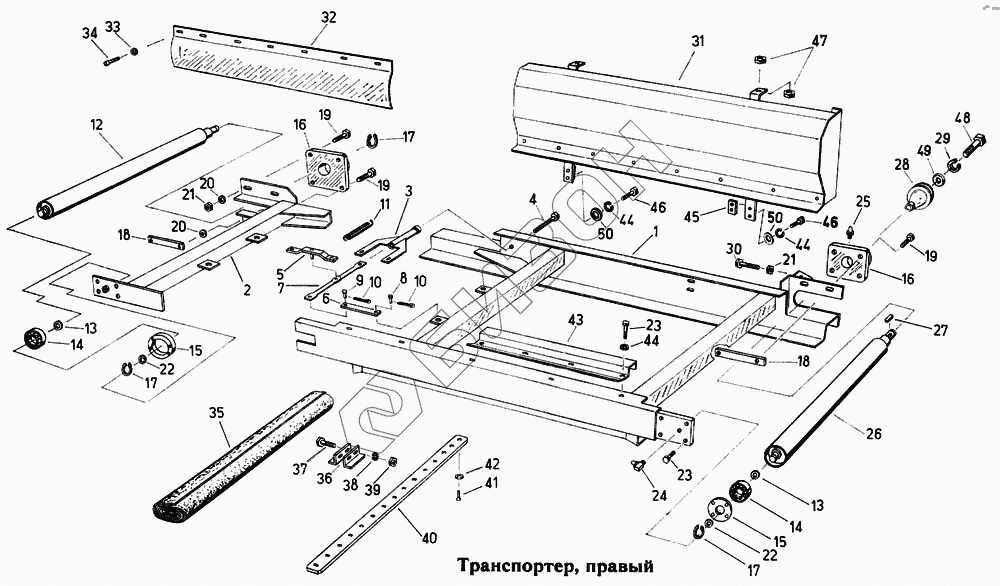

Графический каталог запасных частей к технике: Fortschritt Е-303. Транспортер, правый
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
45
46
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4128 78729 8 | Рама, правая |
Загрузка ...
|
|
| 2 | 4129 78537 5 | Рама натяжная |
Загрузка ...
|
|
| 3 | 4129 78533 4 | Стяжка |
Загрузка ...
|
|
| 4 | 4129 78534 2 | Винт стяжной |
Загрузка ...
|
|
| 5 | 4129 78535 0 | Коромысло |
Загрузка ...
|
|
| 6 | 4129 78526 2 | Упор |
Загрузка ...
|
|
| 7 | 4129 78528 7 | Тяга |
Загрузка ...
|
|
| 8 | 9949 86347 4 | Палец |
Загрузка ...
|
|
| 9 | 9949 86345 8 | Палец |
Загрузка ...
|
|
| 10 | 9963 94995 5 | Шплинт |
Загрузка ...
|
|
| 11 | 9974 88141 8 | Пружина растяжения |
Загрузка ...
|
|
| 12 | 4129 78540 6 | Валик |
Загрузка ...
|
|
| 13 | 4121 61344 0 | Шайба уплотнительная |
Загрузка ...
|
|
| 14 | 9902 88944 8 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 15 | 4129 78539 1 | Корпус |
Загрузка ...
|
|
| 16 | 9902 88828 7 | Подшипник фланцевый |
Загрузка ...
|
|
| 17 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 4129 78530 1 | Гайка двойная |
Загрузка ...
|
|
| 19 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 21 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 22 | 9965 96200 1 | Шайба |
Загрузка ...
|
|
| 23 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9920 92554 8 | Масленка коническая |
Загрузка ...
|
|
| 25 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 26 | 4129 78542 2 | Валик, левый |
Загрузка ...
|
|
| 27 | 9965 95612 4 | Шпонка призматическая |
Загрузка ...
|
|
| 28 | 4128 78722 4 | Диск приводной |
Загрузка ...
|
|
| 29 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9933 93370 2 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 4128 78744 1 | Стенка, задняя, правая |
Загрузка ...
|
|
| 32 | 4128 78724 0 | Отражатель |
Загрузка ...
|
|
| 33 | 9961 91984 7 | Шайба |
Загрузка ...
|
|
| 34 | 9937 93896 2 | Болт для листового металла с цилиндрической головкой |
Загрузка ...
|
|
| 35 | 4128 78745 8 | Полотно |
Загрузка ...
|
|
| 36 | 4011 15555 3 | Зажим |
Загрузка ...
|
|
| 37 | 9933 92944 2 | Болт шестигранный |
Загрузка ...
|
|
| 38 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 39 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 40 | 4129 78585 7 | Планка |
Загрузка ...
|
|
| 41 | 9971 90105 7 | Заклепка ремня |
Загрузка ...
|
|
| 42 | 4021 14219 4 | Шайба |
Загрузка ...
|
|
| 43 | 4128 78726 5 | Планка, правая |
Загрузка ...
|
|
| 44 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 45 | 4129 78518 2 | Пластинка резьбовая |
Загрузка ...
|
|
| 46 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 47 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 48 | 9932 93123 7 | Болт шестигранный |
Загрузка ...
|
|
| 49 | 9965 92191 8 | Шайба |
Загрузка ...
|
|
| 50 | 9960 91983 1 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
