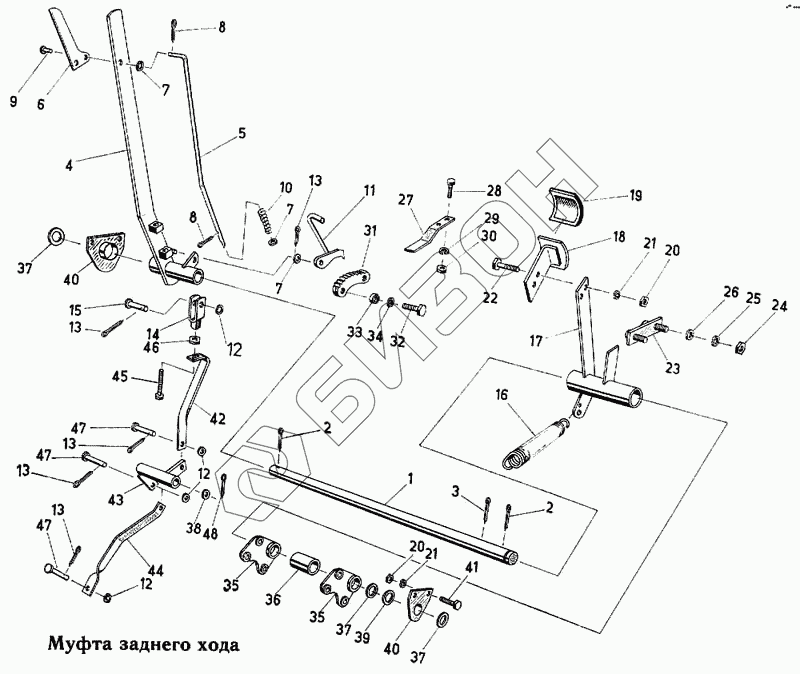

Графический каталог запасных частей к технике: Fortschritt Е-303. Муфта заднего хода
1
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
37
38
39
40
40
41
42
43
44
45
46
47
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 77770 0 | Вал |
Загрузка ...
|
|
| 2 | 9963 95060 2 | Шплинт |
Загрузка ...
|
|
| 3 | 9963 95007 3 | Шплинт |
Загрузка ...
|
|
| 4 | 4131 78417 0 | Рычаг муфты заднего хода |
Загрузка ...
|
|
| 5 | 4131 78414 6 | Тяга |
Загрузка ...
|
|
| 6 | 4131 77000 3 | Рукоятка |
Загрузка ...
|
|
| 7 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 8 | 9963 94941 6 | Шплинт |
Загрузка ...
|
|
| 9 | 9971 89939 0 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 10 | 9973 87987 5 | Пружина сжатия |
Загрузка ...
|
|
| 11 | 4131 78413 8 | Рычаг фиксаторный |
Загрузка ...
|
|
| 12 | 9960 92178 7 | Шайба |
Загрузка ...
|
|
| 13 | 9963 94974 6 | Шплинт |
Загрузка ...
|
|
| 14 | 9969 88322 4 | Вилка |
Загрузка ...
|
|
| 15 | 9949 86307 2 | Палец |
Загрузка ...
|
|
| 16 | 9974 88154 7 | Пружина растяжения |
Загрузка ...
|
|
| 17 | 4131 78412 1 | Рычаг тормозной |
Загрузка ...
|
|
| 18 | 4221 60533 6 | Педаль |
Загрузка ...
|
|
| 19 | 4221 67251 4 | Покрытие педали |
Загрузка ...
|
|
| 20 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 9961 91123 7 | Кольцо пружинное |
Загрузка ...
|
|
| 22 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 4131 77451 3 | Пластина упорная |
Загрузка ...
|
|
| 24 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 25 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 9960 92439 6 | Шайба |
Загрузка ...
|
|
| 27 | 4131 77570 7 | Пружина |
Загрузка ...
|
|
| 28 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 31 | 4131 78418 7 | Сегмент зубчатый |
Загрузка ...
|
|
| 32 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 33 | 4131 77213 4 | Втулка распорная |
Загрузка ...
|
|
| 34 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 35 | 4032 80296 4 | Рычаг |
Загрузка ...
|
|
| 36 | 4032 80294 8 | Втулка распорная |
Загрузка ...
|
|
| 37 | 9960 92464 4 | Шайба |
Загрузка ...
|
|
| 38 | 9960 92432 2 | Шайба установочная |
Загрузка ...
|
|
| 39 | 9965 92070 8 | Шайба |
Загрузка ...
|
|
| 40 | 4221 60550 4 | Пластина опорная |
Загрузка ...
|
|
| 41 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 42 | 4131 78469 3 | Тяга |
Загрузка ...
|
|
| 43 | 4131 78470 8 | Рычаг |
Загрузка ...
|
|
| 44 | 4131 78468 5 | Штанга |
Загрузка ...
|
|
| 45 | 9933 93370 3 | Болт шестигранный |
Загрузка ...
|
|
| 46 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 47 | 9949 86311 1 | Палец |
Загрузка ...
|
|
| 48 | 9963 94999 6 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
