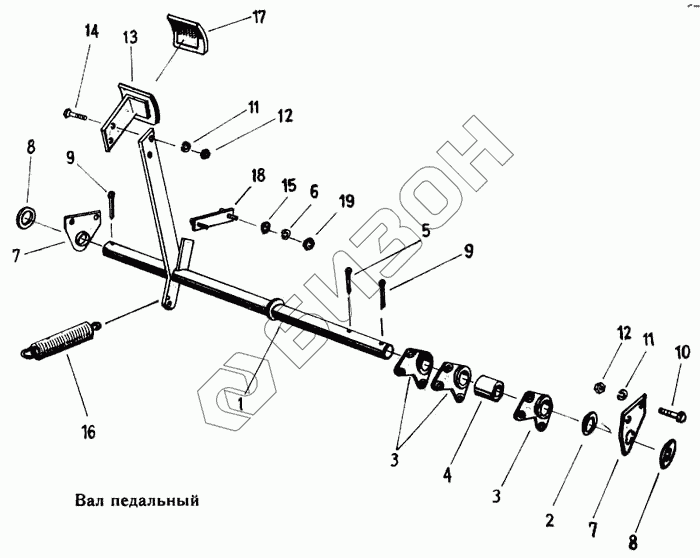

Графический каталог запасных частей к технике: Fortschritt Е-303. Вал педальный
1
2
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 77620 1 | Вал с рычагом |
Загрузка ...
|
|
| 2 | 9965 91933 7 | Шайба |
Загрузка ...
|
|
| 3 | 4032 80296 4 | Рычаг |
Загрузка ...
|
|
| 4 | 4032 80294 8 | Втулка распорная |
Загрузка ...
|
|
| 5 | 9963 95007 3 | Шплинт |
Загрузка ...
|
|
| 6 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 4221 60550 4 | Пластина опорная |
Загрузка ...
|
|
| 8 | 9960 92288 4 | Шайба |
Загрузка ...
|
|
| 9 | 9963 95061 0 | Шплинт |
Загрузка ...
|
|
| 10 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 11 | 9961 91123 7 | Кольцо пружинное |
Загрузка ...
|
|
| 12 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 4221 60533 6 | Педаль |
Загрузка ...
|
|
| 14 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9960 92439 6 | Шайба |
Загрузка ...
|
|
| 16 | 9974 88154 7 | Пружина растяжения |
Загрузка ...
|
|
| 17 | 4221 67251 4 | Покрытие педали |
Загрузка ...
|
|
| 18 | 4131 77451 3 | Пластина упорная |
Загрузка ...
|
|
| 19 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
