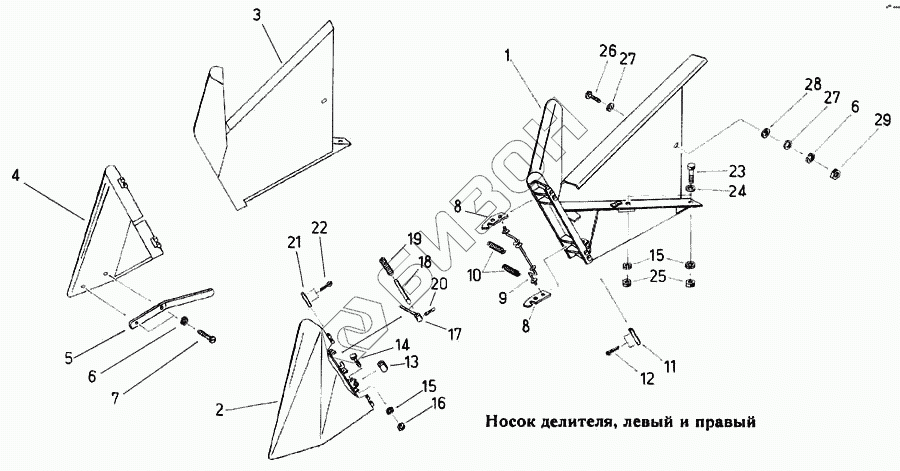

Графический каталог запасных частей к технике: Fortschritt Е-303. Носок делителя, левый и правый
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4241 03373 2 | Корпус делителя, левый |
Загрузка ...
|
|
| 2 | 4241 03374 0 | Носок, левый |
Загрузка ...
|
|
| 3 | 4241 03381 2 | Корпус делителя, правый |
Загрузка ...
|
|
| 4 | 4241 03382 0 | Носок, правый |
Загрузка ...
|
|
| 5 | 4223 64601 2 | Отражатель |
Загрузка ...
|
|
| 6 | 9961 91123 7 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 9 938 928 115 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 8 | 4241 03377 3 | Фиксатор |
Загрузка ...
|
|
| 9 | 4241 03376 5 | Натяг |
Загрузка ...
|
|
| 10 | 9974 88122 5 | Пружина растяжения |
Загрузка ...
|
|
| 11 | 9949 86412 0 | Палец |
Загрузка ...
|
|
| 12 | 9963 94998 8 | Шплинт |
Загрузка ...
|
|
| 13 | 4247 04766 0 | Втулка распорная |
Загрузка ...
|
|
| 14 | 9932 95953 7 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 16 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 4241 03375 1 | Рычаг |
Загрузка ...
|
|
| 18 | 4241 03379 8 | Фиксатор |
Загрузка ...
|
|
| 19 | 9973 87983 4 | Пружина сжатия |
Загрузка ...
|
|
| 20 | 9967 94290 4 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 21 | 9949 86331 2 | Палец |
Загрузка ...
|
|
| 22 | 9963 94974 6 | Шплинт |
Загрузка ...
|
|
| 23 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9965 91924 0 | Шайба |
Загрузка ...
|
|
| 25 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 26 | 9938 92772 5 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 27 | 9961 92174 5 | Шайба |
Загрузка ...
|
|
| 28 | 9965 96221 0 | Шайба |
Загрузка ...
|
|
| 29 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
