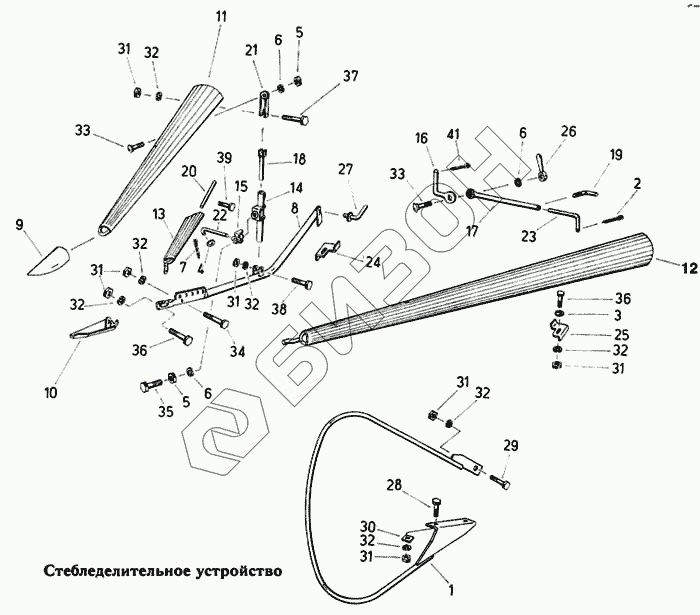

Графический каталог запасных частей к технике: Fortschritt Е-303. Стебледелительное устройство
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
32
32
32
32
32
32
32
33
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4223 64621 3 | Скоба делителя |
Загрузка ...
|
|
| 2 | 9963 95033 8 | Шплинт |
Загрузка ...
|
|
| 3 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 4 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 5 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 6 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 9963 94998 8 | Шплинт |
Загрузка ...
|
|
| 8 | 4223 64541 3 | Крепление |
Загрузка ...
|
|
| 9 | 4223 64544 6 | Носок делителя |
Загрузка ...
|
|
| 10 | 4223 64546 2 | башмак |
Загрузка ...
|
|
| 11 | 4223 64548 7 | Делитель главный |
Загрузка ...
|
|
| 12 | 4223 64551 8 | Делитель внешний |
Загрузка ...
|
|
| 13 | 4223 64555 0 | Делитель внутренний |
Загрузка ...
|
|
| 14 | 4223 64558 3 | Опора трубчатая |
Загрузка ...
|
|
| 15 | 4223 64562 2 | Хомут установочной |
Загрузка ...
|
|
| 16 | 4223 64566 3 | Крюк установочный |
Загрузка ...
|
|
| 17 | 4223 64568 8 | Держатель |
Загрузка ...
|
|
| 18 | 4223 64570 2 | Опора |
Загрузка ...
|
|
| 19 | 4223 64572 7 | Крюк |
Загрузка ...
|
|
| 20 | 4223 64573 5 | Стержень |
Загрузка ...
|
|
| 21 | 4223 64574 3 | Держатель |
Загрузка ...
|
|
| 22 | 4223 64577 6 | Крюк |
Загрузка ...
|
|
| 23 | 4223 64580 7 | Крюк |
Загрузка ...
|
|
| 24 | 4223 64583 1 | Уголок установочной, левый |
Загрузка ...
|
|
| 25 | 4223 64584 8 | Уголок установочной, правый |
Загрузка ...
|
|
| 26 | 9910 88360 2 | Рукоятка сферическая |
Загрузка ...
|
|
| 27 | 4223 64592 8 | Чека |
Загрузка ...
|
|
| 28 | 9933 95984 1 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 30 | 9965 92184 6 | Шайба |
Загрузка ...
|
|
| 31 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 32 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 33 | 9945 92652 4 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 34 | 9933 93136 5 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9931 93126 2 | Болт шестигранный |
Загрузка ...
|
|
| 38 | 9931 93137 5 | Болт шестигранный |
Загрузка ...
|
|
| 39 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
