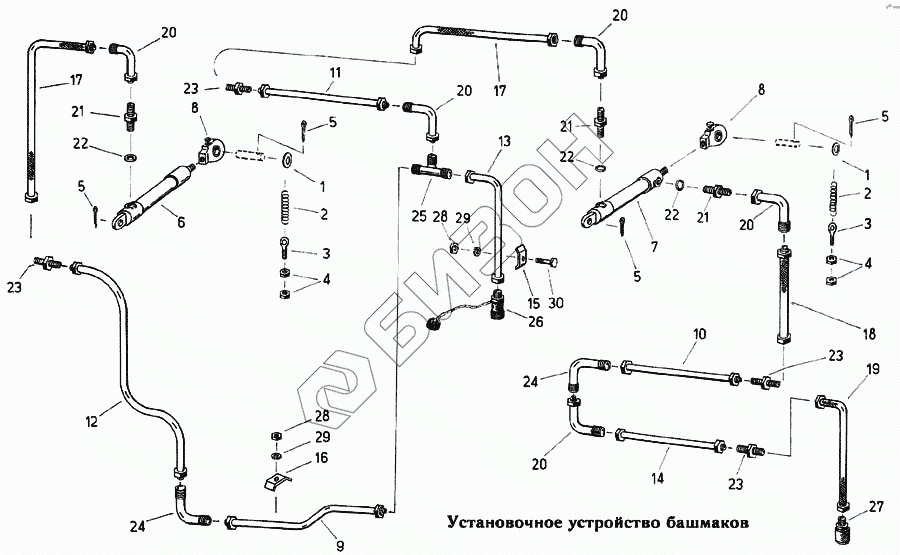

Графический каталог запасных частей к технике: Fortschritt Е-303. Установочное устройство башмаков
1
1
2
2
3
3
4
4
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
20
20
21
21
21
22
22
22
23
23
23
23
24
24
25
26
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9960 92254 6 | Шайба |
Загрузка ...
|
|
| 2 | 9974 88141 8 | Пружина растяжения |
Загрузка ...
|
|
| 3 | 9953 92857 5 | Рым-болт |
Загрузка ...
|
|
| 4 | 9950 89618 3 | Гайка шестигранная |
Загрузка ...
|
|
| 5 | 9963 95026 6 | Шплинт |
Загрузка ...
|
|
| 6 | 4241 04318 0 | Цилиндр |
Загрузка ...
|
|
| 7 | 4129 78574 4 | Цилиндр |
Загрузка ...
|
|
| 8 | 4241 03915 1 | Головка штока |
Загрузка ...
|
|
| 9 | 4129 78576 0 | Трубопровод 1.1 |
Загрузка ...
|
|
| 10 | 4129 78577 7 | Трубопровод 1.2 |
Загрузка ...
|
|
| 11 | 4129 78578 5 | Трубопровод 1.3 |
Загрузка ...
|
|
| 12 | 4129 78579 3 | Трубопровод 1.4 |
Загрузка ...
|
|
| 13 | 4129 78580 8 | Трубопровод 1.5 |
Загрузка ...
|
|
| 14 | 4129 78581 6 | Трубопровод 1.6 |
Загрузка ...
|
|
| 15 | 4241 02148 0 | Скоба |
Загрузка ...
|
|
| 16 | 4241 02149 7 | Пластина зажимная |
Загрузка ...
|
|
| 17 | 9908 95169 1 | Шлангопровод |
Загрузка ...
|
|
| 18 | 9908 95179 6 | Шлангопровод |
Загрузка ...
|
|
| 19 | 9908 95224 1 | Шлангопровод |
Загрузка ...
|
|
| 20 | 4128 78878 8 | Угольник |
Загрузка ...
|
|
| 21 | 9969 94581 7 | Штуцер резьбовой |
Загрузка ...
|
|
| 22 | 9970 90851 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 9969 94680 1 | Штуцер соединительный |
Загрузка ...
|
|
| 24 | 9969 94711 1 | Штуцер соединительный |
Загрузка ...
|
|
| 25 | 9969 94743 3 | Штуцер соединительный |
Загрузка ...
|
|
| 26 | 9909 95233 7 | Муфта шланговая |
Загрузка ...
|
|
| 27 | 9905 95234 5 | Муфта шланговая |
Загрузка ...
|
|
| 28 | 9950 89572 8 | Гайка шестигранная |
Загрузка ...
|
|
| 29 | 9961 91087 1 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9933 95974 5 | Болт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
