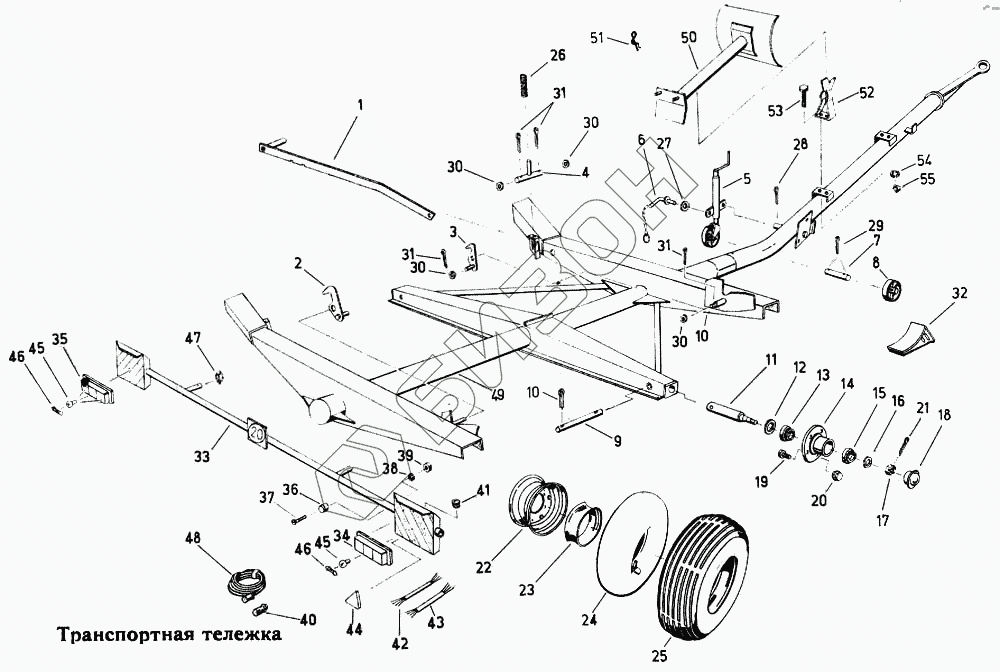

Графический каталог запасных частей к технике: Fortschritt Е-303. Транспортная тележка
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 79157 4 | Рычаг |
Загрузка ...
|
|
| 2 | 4129 79159 0 | Рычаг стопорный, задний |
Загрузка ...
|
|
| 3 | 4129 79160 5 | Рычаг стопорный, передний |
Загрузка ...
|
|
| 4 | 4129 79158 2 | Фиксатор |
Загрузка ...
|
|
| 5 | 4121 08217 8 | Ролик упорный |
Загрузка ...
|
|
| 6 | 4121 08213 7 | Чека |
Загрузка ...
|
|
| 7 | 9949 86505 8 | Палец |
Загрузка ...
|
|
| 8 | 4121 08016 8 | Колесо |
Загрузка ...
|
|
| 9 | 9949 86342 5 | Палец |
Загрузка ...
|
|
| 10 | 9963 94997 1 | Шплинт |
Загрузка ...
|
|
| 11 | 4802 49582 4 | Палец оси |
Загрузка ...
|
|
| 12 | 9905 87166 1 | Уплотнение вала |
Загрузка ...
|
|
| 13 | 9902 88858 4 | Роликоподшипник конический |
Загрузка ...
|
|
| 14 | 4802 49580 8 | Ступица |
Загрузка ...
|
|
| 15 | 9902 88855 1 | Роликоподшипник конический |
Загрузка ...
|
|
| 16 | 9960 92133 6 | Шайба |
Загрузка ...
|
|
| 17 | 9951 89476 7 | Гайка корончатая |
Загрузка ...
|
|
| 18 | 4802 49583 2 | Колпачок колеса |
Загрузка ...
|
|
| 19 | 9929 90226 0 | Болт колеса |
Загрузка ...
|
|
| 20 | 9951 90247 1 | Гайка колеса |
Загрузка ...
|
|
| 21 | 9963 9506 51 | Шплинт |
Загрузка ...
|
|
| 22 | 9017 90389 2 | Обод |
Загрузка ...
|
|
| 23 | 4223 65731 2 | Лента ободная |
Загрузка ...
|
|
| 24 | 4223 65732 0 | Камера |
Загрузка ...
|
|
| 25 | 4241 03399 0 | Шина |
Загрузка ...
|
|
| 26 | 9973 87993 0 | Пружина сжатия |
Загрузка ...
|
|
| 27 | 9960 92305 7 | Шайба |
Загрузка ...
|
|
| 28 | 9963 95081 1 | Шплинт |
Загрузка ...
|
|
| 29 | 9963 95060 2 | Шплинт |
Загрузка ...
|
|
| 30 | 9960 92251 3 | Шайба |
Загрузка ...
|
|
| 31 | 9963 95026 6 | Шплинт |
Загрузка ...
|
|
| 32 | 9915 95480 6 | Колодка подкладная |
Загрузка ...
|
|
| 33 | 4129 79066 1 | Рама |
Загрузка ...
|
|
| 34 | 9019 87407 2 | Фонарь, задний, тормозной |
Загрузка ...
|
|
| 35 | 9019 87406 4 | Фонарь, задний, тормозной |
Загрузка ...
|
|
| 36 | 9019 87803 5 | Розетка |
Загрузка ...
|
|
| 37 | 9941 93487 4 | Болт с потайной головкой |
Загрузка ...
|
|
| 38 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 39 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 40 | 9019 87809 2 | Штекер |
Загрузка ...
|
|
| 41 | 9972 87685 7 | Насадка кабеля |
Загрузка ...
|
|
| 42 | 4129 78587 3 | Кабель, левый |
Загрузка ...
|
|
| 43 | 4129 78588 1 | Кабель, правый |
Загрузка ...
|
|
| 44 | 9019 87712 2 | Отражатель, треугольный |
Загрузка ...
|
|
| 45 | 9019 87607 4 | Лампа |
Загрузка ...
|
|
| 46 | 9019 87620 1 | Лампа |
Загрузка ...
|
|
| 47 | 9916 93924 4 | Штекер откидной |
Загрузка ...
|
|
| 48 | 4129 79161 3 | Кабель |
Загрузка ...
|
|
| 49 | 4129 79156 6 | Рама |
Загрузка ...
|
|
| 50 | 4129 79044 4 | Опора мотовила |
Загрузка ...
|
|
| 51 | 9928 93918 5 | Штекер пружинный |
Загрузка ...
|
|
| 52 | 4241 02004 5 | Кронштейн |
Загрузка ...
|
|
| 53 | 9933 92921 7 | Болт шестигранный |
Загрузка ...
|
|
| 54 | 9961 91085 5 | Кольцо пружинное |
Загрузка ...
|
|
| 55 | 9950 89572 8 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
