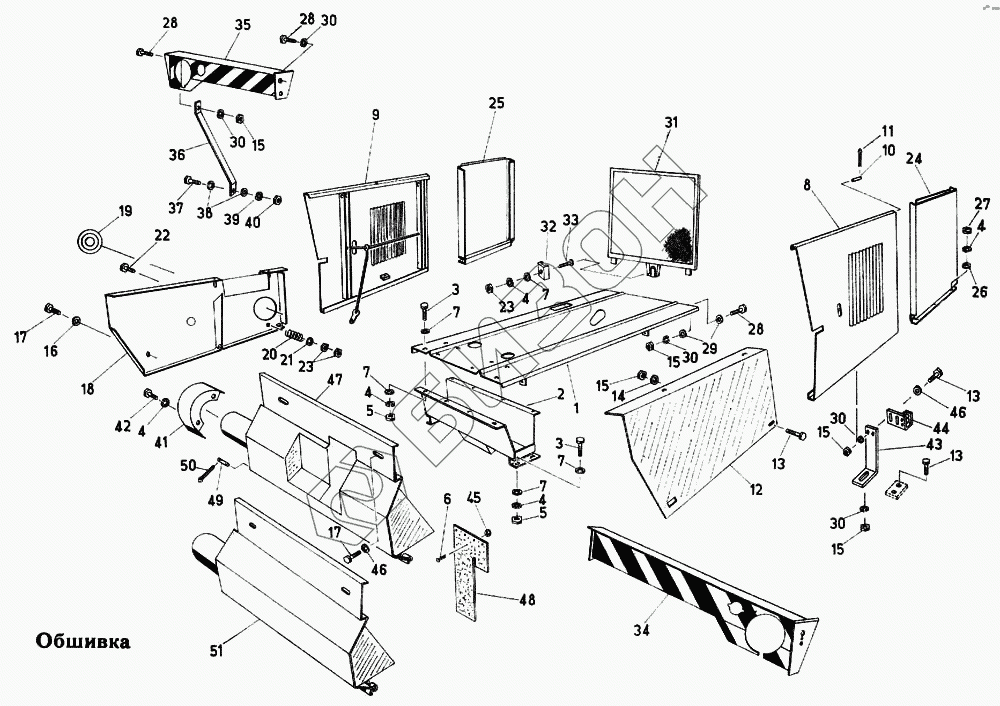

Графический каталог запасных частей к технике: Fortschritt Е-303. Обшивка
1
2
3
3
4
4
4
4
4
5
5
6
7
7
7
7
7
8
9
10
11
12
13
13
13
14
15
15
15
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
28
28
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78637 3 | Крышка |
Загрузка ...
|
|
| 2 | 02 028557 4 0 | Ящик для инструментов |
Загрузка ...
|
|
| 3 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 4 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 5 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 6 | 9971 90179 7 | Заклепка трехсрезная |
Загрузка ...
|
|
| 7 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 8 | 4131 77633 0 | Стенка боковая, средняя, левая |
Загрузка ...
|
|
| 9 | 4131 77634 7 | Стенка боковая, средняя, правая |
Загрузка ...
|
|
| 10 | 9949 86359 5 | Палец |
Загрузка ...
|
|
| 11 | 9963 95011 2 | Шплинт |
Загрузка ...
|
|
| 12 | 4131 78408 2 | Стенка боковая, передняя левая |
Загрузка ...
|
|
| 13 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 996592192 6 | Шайба |
Загрузка ...
|
|
| 15 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 16 | 9965 96227 6 | Шайба |
Загрузка ...
|
|
| 17 | 9933 93088 7 | Болт шестигранный |
Загрузка ...
|
|
| 18 | 4131 78410 5 | Стенка боковая, передняя, левая |
Загрузка ...
|
|
| 19 | 4131 77462 6 | Крышка |
Загрузка ...
|
|
| 20 | 9973 87983 4 | Пружина сжатия |
Загрузка ...
|
|
| 21 | 9960 92152 0 | Шайба |
Загрузка ...
|
|
| 22 | 9932 93385 8 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 4131 78640 4 | Стенка боковая, задняя, левая |
Загрузка ...
|
|
| 25 | 4131 78641 2 | Стенка боковая, задняя, правая |
Загрузка ...
|
|
| 26 | 9965 96243 6 | Шайба |
Загрузка ...
|
|
| 27 | 9951 89377 4 | Гайка глухая |
Загрузка ...
|
|
| 28 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 9964 96244 5 | Шайба |
Загрузка ...
|
|
| 30 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 31 | 4131 78639 8 | Стенка задняя |
Загрузка ...
|
|
| 32 | 4131 78811 7 | Державка дышла |
Загрузка ...
|
|
| 33 | 9941 93468 1 | Болт с потайной головкой |
Загрузка ...
|
|
| 34 | 4131 77661 1 | Брус, левый |
Загрузка ...
|
|
| 35 | 4131 77662 8 | Брус, правый |
Загрузка ...
|
|
| 36 | 4131 77659 7 | Распорка |
Загрузка ...
|
|
| 37 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 38 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 39 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 40 | 9950 86639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 41 | 4131 78411 3 | Щиток цепи |
Загрузка ...
|
|
| 42 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 43 | 4131 77796 7 | Уголок |
Загрузка ...
|
|
| 44 | 4032 80425 0 | Упор |
Загрузка ...
|
|
| 45 | 9960 92145 7 | Шайба |
Загрузка ...
|
|
| 46 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 47 | 4131 78940 7 | Щиток передний |
Загрузка ...
|
|
| 48 | 4131 78941 5 | Покрытие |
Загрузка ...
|
|
| 49 | 9949 86335 3 | Палец |
Загрузка ...
|
|
| 50 | 9963 94974 6 | Шплинт |
Загрузка ...
|
|
| 51 | 4131 78638 1 | Щиток передний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
