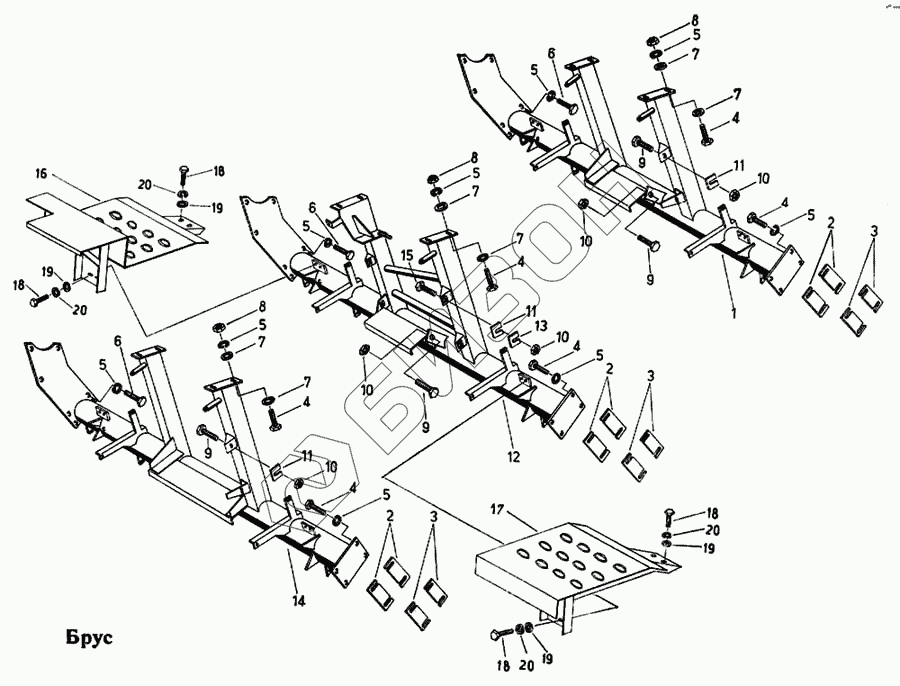

Графический каталог запасных частей к технике: Fortschritt Е-303. Брус
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
7
7
7
8
8
8
9
9
9
9
10
10
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78944 8 | Брус |
Загрузка ...
|
|
| 2 | 4131 77711 4 | Прокладка |
Загрузка ...
|
|
| 3 | 4131 77710 6 | Прокладка |
Загрузка ...
|
|
| 4 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 6 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 8 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | 9935 93295 0 | Болт шестигранный |
Загрузка ...
|
|
| 10 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 11 | 4131 78605 1 | Шайба |
Загрузка ...
|
|
| 12 | 4131 78419 5 | Брус |
Загрузка ...
|
|
| 13 | 4131 78604 3 | Шайба |
Загрузка ...
|
|
| 14 | 4131 78943 1 | Брус |
Загрузка ...
|
|
| 15 | 9935 93305 1 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 4131 78855 1 | Подножка, левая |
Загрузка ...
|
|
| 17 | 4131 78856 8 | Подножка, правая |
Загрузка ...
|
|
| 18 | 9933 92971 5 | Болт шестигранный |
Загрузка ...
|
|
| 19 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 20 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
