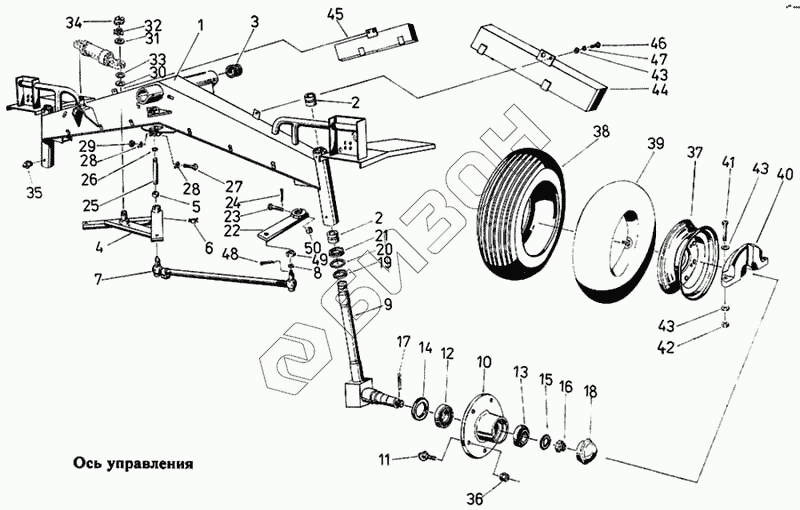

Графический каталог запасных частей к технике: Fortschritt Е-303. Ось управления
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78606 8 | Ось |
Загрузка ...
|
|
| 2 | 4221 60948 5 | Втулка |
Загрузка ...
|
|
| 3 | 4221 60949 3 | Втулка |
Загрузка ...
|
|
| 4 | 4131 77202 1 | Рычаг управления |
Загрузка ...
|
|
| 5 | 9926 86816 3 | Втулка |
Загрузка ...
|
|
| 6 | 9920 92551 5 | Масленка коническая |
Загрузка ...
|
|
| 7 | 4131 77786 2 | Тяга рулевая поперечная |
Загрузка ...
|
|
| 8 | 9960 92237 8 | Шайба |
Загрузка ...
|
|
| 9 | 4032 80046 4 | Плечо |
Загрузка ...
|
|
| 10 | 4221 60961 2 | Ступица |
Загрузка ...
|
|
| 11 | 9929 90226 0 | Болт колеса |
Загрузка ...
|
|
| 12 | 9902 88858 4 | Роликоподшипник конический |
Загрузка ...
|
|
| 13 | 9902 88855 1 | Роликоподшипник конический |
Загрузка ...
|
|
| 14 | 9905 87166 1 | Уплотнение вала |
Загрузка ...
|
|
| 15 | 4032 80052 8 | Шайба |
Загрузка ...
|
|
| 16 | 9951 89476 7 | Гайка корончатая |
Загрузка ...
|
|
| 17 | 9963 95065 1 | Шплинт |
Загрузка ...
|
|
| 18 | 4802 49583 2 | Колпачок колеса |
Загрузка ...
|
|
| 19 | 4221 60938 0 | Кольцо опорное |
Загрузка ...
|
|
| 20 | 9907 91632 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 21 | 9902 88804 5 | Шарикоподшипник аксиально-радиальный |
Загрузка ...
|
|
| 22 | 4032 80034 3 | Рычаг поперечной рулевой тяги |
Загрузка ...
|
|
| 23 | 4032 80853 5 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9963 95015 3 | Шплинт |
Загрузка ...
|
|
| 25 | 4131 78607 6 | Стержень опорный |
Загрузка ...
|
|
| 26 | 9964 91719 2 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | 9932 93222 1 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9962 92361 7 | Шайба стопорная |
Загрузка ...
|
|
| 29 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 30 | 4023 15520 3 | Шайба уплотнительная |
Загрузка ...
|
|
| 31 | 9960 91979 2 | Шайба |
Загрузка ...
|
|
| 32 | 9962 92373 8 | Шайба стопорная |
Загрузка ...
|
|
| 33 | 9907 91619 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 34 | 9952 89495 0 | Гайка шлицевая |
Загрузка ...
|
|
| 35 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 36 | 9951 90248 8 | Гайка колеса |
Загрузка ...
|
|
| 37 | 9017 90389 2 | Обод |
Загрузка ...
|
|
| 38 | 4131 78955 2 | Шина |
Загрузка ...
|
|
| 39 | 4131 78956 0 | Камера/вентиль |
Загрузка ...
|
|
| 40 | 4137 77452 4 | Груз колес |
Загрузка ...
|
|
| 41 | 9933 95812 5 | Болт шестигранный |
Загрузка ...
|
|
| 42 | 9950 89686 6 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 9960 96205 8 | Шайба |
Загрузка ...
|
|
| 44 | 4121 78690 2 | Груз, левый |
Загрузка ...
|
|
| 45 | 4121 78691 0 | Груз, правый |
Загрузка ...
|
|
| 46 | 9933 93298 5 | Болт шестигранный |
Загрузка ...
|
|
| 47 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 48 | 9933 94965 8 | Шплинт |
Загрузка ...
|
|
| 49 | 9951 89445 3 | Гайка корончатая |
Загрузка ...
|
|
| 50 | 9951 89456 6 | Гайка корончатая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
