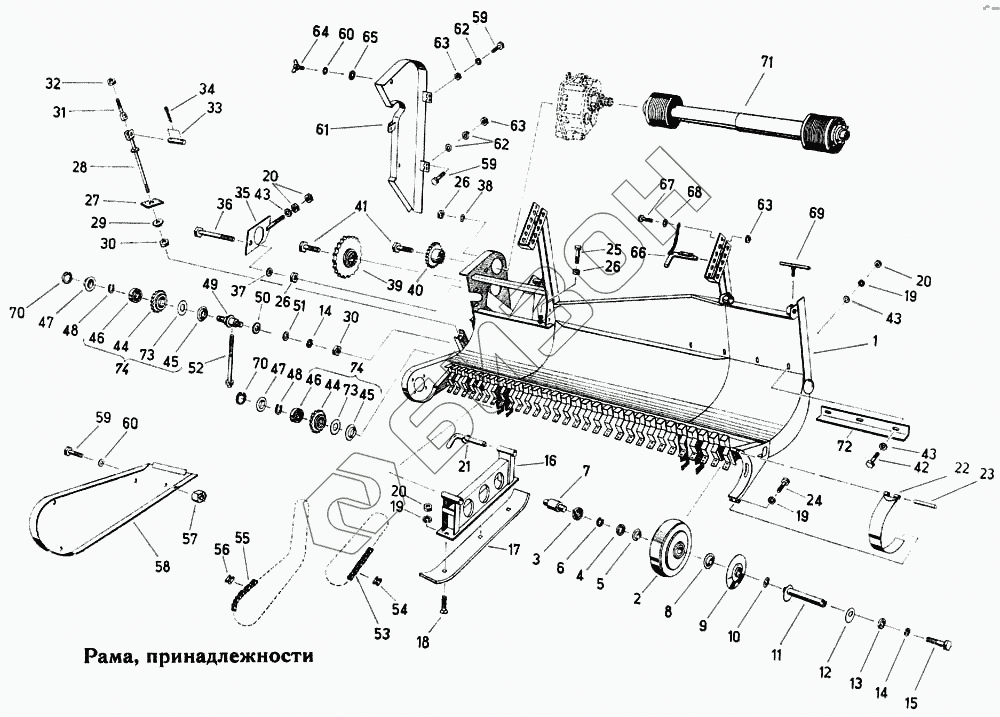

Графический каталог запасных частей к технике: Fortschritt Е-303. Рамка, принадлежности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
59
59
60
60
61
62
62
63
63
63
64
65
66
67
68
69
70
70
71
72
73
73
74
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4146 40061 7 | Рама |
Загрузка ...
|
|
| 2 | 4042 40326 6 | Колесо опорное |
Загрузка ...
|
|
| 3 | 9902 89049 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 4 | 9905 87045 1 | Уплотнение вала |
Загрузка ...
|
|
| 5 | 4146 40050 4 | Корпус |
Загрузка ...
|
|
| 6 | 9964 91782 6 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 4146 40051 2 | Втулка |
Загрузка ...
|
|
| 8 | 9910 94789 3 | Колпак пылезащитный |
Загрузка ...
|
|
| 9 | 4042 40337 0 | Колпак защитный |
Загрузка ...
|
|
| 10 | 9965 92086 1 | Шайба установочная |
Загрузка ...
|
|
| 11 | 4042 40338 7 | Ось |
Загрузка ...
|
|
| 12 | 4042 40339 5 | Шайба |
Загрузка ...
|
|
| 13 | 9965 92440 6 | Шайба |
Загрузка ...
|
|
| 14 | 9961 91119 8 | Кольцо пружинное |
Загрузка ...
|
|
| 15 | 9933 93141 0 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 4146 40002 2 | Кронштейн |
Загрузка ...
|
|
| 17 | 4146 40001 4 | Подошва |
Загрузка ...
|
|
| 18 | 9943 93477 6 | Болт с потайной головкой |
Загрузка ...
|
|
| 19 | 9961 91124 5 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 9950 89613 4 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 4146 40003 0 | Чека |
Загрузка ...
|
|
| 22 | 4146 40004 7 | Прижим |
Загрузка ...
|
|
| 23 | 9949 86414 5 | Палец |
Загрузка ...
|
|
| 24 | 9933 93370 3 | Болт шестигранный |
Загрузка ...
|
|
| 25 | 9933 93298 5 | Болт шестигранный |
Загрузка ...
|
|
| 26 | 9950 89691 3 | Гайка шестигранная |
Загрузка ...
|
|
| 27 | 4146 40006 3 | Амортизатор резиновый |
Загрузка ...
|
|
| 28 | 4146 40007 1 | Стержень |
Загрузка ...
|
|
| 29 | 4146 40008 8 | Гайка установочная |
Загрузка ...
|
|
| 30 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 31 | 4146 40009 6 | Рым-болт |
Загрузка ...
|
|
| 32 | 9950 89722 3 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9949 86377 1 | Палец |
Загрузка ...
|
|
| 34 | 9963 94999 6 | Шплинт |
Загрузка ...
|
|
| 35 | 4042 40340 1 | Шестерня цепная |
Загрузка ...
|
|
| 36 | 9932 93355 2 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9960 96205 5 | Шайба |
Загрузка ...
|
|
| 38 | 9965 92130 4 | Шайба |
Загрузка ...
|
|
| 39 | 4146 40012 7 | Звездочка |
Загрузка ...
|
|
| 40 | 4146 40013 5 | Звездочка |
Загрузка ...
|
|
| 41 | 9934 96007 1 | Болт шестигранный |
Загрузка ...
|
|
| 42 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 43 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 44 | 4042 40430 6 | Звездочка |
Загрузка ...
|
|
| 45 | 4042 40431 4 | Крышка |
Загрузка ...
|
|
| 46 | 9902 89040 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 47 | 9904 86893 1 | Крышка |
Загрузка ...
|
|
| 48 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 49 | 4042 40429 1 | Палец |
Загрузка ...
|
|
| 50 | 9961 92130 2 | Шайба |
Загрузка ...
|
|
| 51 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 52 | 4042 40341 8 | Болт стяжной |
Загрузка ...
|
|
| 53 | 9917 90721 1 | Цепь роликовая |
Загрузка ...
|
|
| 54 | 9917 90559 7 | Звено соединительное |
Загрузка ...
|
|
| 55 | 9917 90672 5 | Цепь роликовая |
Загрузка ...
|
|
| 56 | 9917 90571 6 | Звено соединительное |
Загрузка ...
|
|
| 57 | 4146 40015 1 | Втулка деревянная |
Загрузка ...
|
|
| 58 | 4146 40014 3 | Щиток, нижний |
Загрузка ...
|
|
| 59 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 60 | 9961 92174 5 | Шайба |
Загрузка ...
|
|
| 61 | 4146 40020 7 | Щиток, верхний |
Загрузка ...
|
|
| 62 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 63 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 64 | 9944 92682 2 | Болт барашковый |
Загрузка ...
|
|
| 65 | 4146 40021 5 | Шайба резиновая |
Загрузка ...
|
|
| 66 | 4042 40320 0 | Чека |
Загрузка ...
|
|
| 67 | 9923 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 68 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 69 | 4146 40028 0 | Болт с закруткой |
Загрузка ...
|
|
| 70 | 9964 91777 0 | Кольцо стопорное |
Загрузка ...
|
|
| 71 | 4804 49830 2 | Вал карданный |
Загрузка ...
|
|
| 72 | 4146 40005 5 | Планка скребковая |
Загрузка ...
|
|
| 73 | 4042 40432 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 74 | 4042 40363 5 | Звездочка в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
