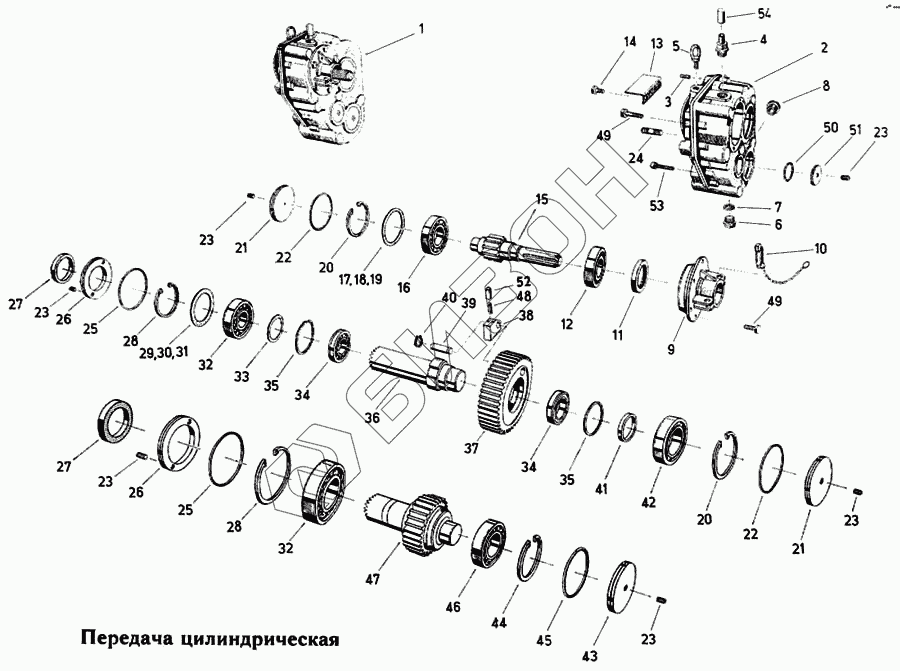

Графический каталог запасных частей к технике: Fortschritt Е-303. Передача цилиндрическая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4146 40041 6 | Передача цилиндрическая |
Загрузка ...
|
|
| 2 | 4043 40318 5 | Корпус |
Загрузка ...
|
|
| 3 | 9967 94465 8 | Штифт цилиндрический |
Загрузка ...
|
|
| 4 | 4131 78785 6 | Пробка резьбовая |
Загрузка ...
|
|
| 5 | 9953 92880 7 | Рым-болт |
Загрузка ...
|
|
| 6 | 9946 93708 5 | Пробка резьбовая |
Загрузка ...
|
|
| 7 | 9970 90922 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 4146 40044 0 | Стекло масломерное с уплотнением |
Загрузка ...
|
|
| 9 | 4146 40043 2 | Втулка защитная |
Загрузка ...
|
|
| 10 | 9916 93942 0 | Штекер откидной |
Загрузка ...
|
|
| 11 | 9905 87051 5 | Уплотнение вала |
Загрузка ...
|
|
| 12 | 9902 89230 6 | Роликоподшипник цилиндрический |
Загрузка ...
|
|
| 13 | 4042 40313 7 | Щиток |
Загрузка ...
|
|
| 14 | 9933 95801 2 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 4146 40042 4 | Вал с цилиндрическим колесом |
Загрузка ...
|
|
| 16 | 9902 89225 0 | Роликоподшипник цилиндрический |
Загрузка ...
|
|
| 17 | 4041 40304 1 | Шайба установочная |
Загрузка ...
|
|
| 18 | 4041 40305 8 | Шайба установочная |
Загрузка ...
|
|
| 19 | 4041 40306 6 | Шайба установочная |
Загрузка ...
|
|
| 20 | 9964 91786 7 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 4240 03441 2 | Крышка |
Загрузка ...
|
|
| 22 | 9907 91436 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 23 | 9947 94017 6 | Шпилька |
Загрузка ...
|
|
| 24 | 9948 93573 1 | Шпилька |
Загрузка ...
|
|
| 25 | 9907 91447 0 | Кольцо круглого сечения |
Загрузка ...
|
|
| 26 | 4131 78593 4 | Крышка |
Загрузка ...
|
|
| 27 | 9905 87127 6 | Уплотнение вала |
Загрузка ...
|
|
| 28 | 9964 91787 5 | Кольцо стопорное |
Загрузка ...
|
|
| 29 | 4042 40315 3 | Шайба установочная |
Загрузка ...
|
|
| 30 | 4042 40316 1 | Шайба установочная |
Загрузка ...
|
|
| 31 | 4042 40317 8 | Шайба установочная |
Загрузка ...
|
|
| 32 | 9902 89226 7 | Роликоподшипник цилиндрический |
Загрузка ...
|
|
| 33 | 9965 92097 4 | Шайба установочная |
Загрузка ...
|
|
| 34 | 9902 89006 4 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 35 | 9962 91824 2 | Кольцо стопорное, наружное |
Загрузка ...
|
|
| 36 | 4042 40309 8 | Вал |
Загрузка ...
|
|
| 37 | 4042 40308 1 | Колесо цилиндрическое |
Загрузка ...
|
|
| 38 | 4042 40311 2 | Собачка |
Загрузка ...
|
|
| 39 | 4042 40310 4 | Палец |
Загрузка ...
|
|
| 40 | 9964 91707 1 | Кольцо стопорное |
Загрузка ...
|
|
| 41 | 4042 40312 0 | Кольцо распорное |
Загрузка ...
|
|
| 42 | 9902 89227 5 | Роликоподшипник цилиндрический |
Загрузка ...
|
|
| 43 | 4240 03439 8 | Крышка |
Загрузка ...
|
|
| 44 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 45 | 9907 91412 4 | Кольцо круглого сечения |
Загрузка ...
|
|
| 46 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 47 | 4042 40307 8 | Вал ведомый |
Загрузка ...
|
|
| 48 | 9973 88030 5 | Пружина сжатия |
Загрузка ...
|
|
| 49 | 9933 93002 6 | Болт шестигранный |
Загрузка ...
|
|
| 50 | 9907 91403 6 | Кольцо круглого сечения |
Загрузка ...
|
|
| 51 | 4240 03456 6 | Крышка |
Загрузка ...
|
|
| 52 | 4042 40314 5 | Втулка |
Загрузка ...
|
|
| 53 | 9937 93889 0 | Болт цилиндрический |
Загрузка ...
|
|
| 54 | 4131 78786 4 | колпачок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
