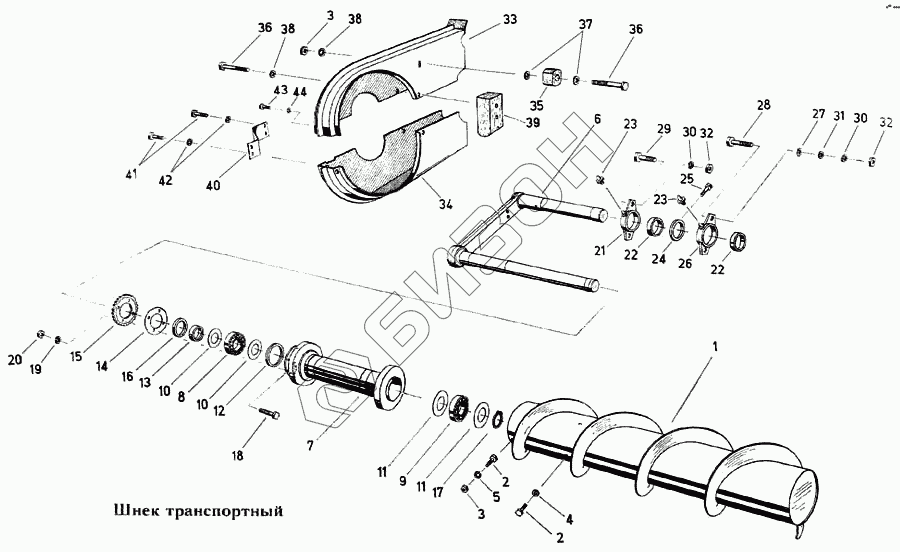

Графический каталог запасных частей к технике: Fortschritt Е-303. Шнек транспортный
1
2
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4146 40031 1 | Шнек |
Загрузка ...
|
|
| 2 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 3 | 9950 89613 4 | Гайка шестигранная |
Загрузка ...
|
|
| 4 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 5 | 9961 91124 5 | Кольцо пружинное |
Загрузка ...
|
|
| 6 | 4146 40032 8 | Ось поворотная |
Загрузка ...
|
|
| 7 | 4146 40033 6 | Корпус подшипника |
Загрузка ...
|
|
| 8 | 9902 89025 7 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 9 | 9902 89083 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 10 | 4146 40035 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 11 | 4146 40036 0 | Шайба уплотнительная |
Загрузка ...
|
|
| 12 | 4146 40037 7 | Кольцо упорное |
Загрузка ...
|
|
| 13 | 4146 40038 5 | Втулка распорная |
Загрузка ...
|
|
| 14 | 4146 40039 3 | Прокладка картонная |
Загрузка ...
|
|
| 15 | 4146 40040 8 | Звездочка |
Загрузка ...
|
|
| 16 | 9905 87214 8 | Уплотнение вала |
Загрузка ...
|
|
| 17 | 9964 91737 7 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 19 | 9961 91119 8 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 4146 40034 4 | Опора, правая |
Загрузка ...
|
|
| 22 | 4146 40045 7 | Втулка |
Загрузка ...
|
|
| 23 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 24 | 9964 91834 5 | Кольцо установочное |
Загрузка ...
|
|
| 25 | 9930 95948 3 | Болт шестигранный |
Загрузка ...
|
|
| 26 | 4146 40010 2 | Опора, левая |
Загрузка ...
|
|
| 27 | 4146 40011 0 | Прокладка картонная |
Загрузка ...
|
|
| 28 | 9933 93281 5 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 9933 93298 5 | Болт шестигранный |
Загрузка ...
|
|
| 30 | 9961 91144 6 | Кольцо пружинное |
Загрузка ...
|
|
| 31 | 9965 92136 4 | Шайба |
Загрузка ...
|
|
| 32 | 9950 89691 3 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 4146 40016 8 | Половинка щитка, верхняя |
Загрузка ...
|
|
| 34 | 4146 40017 6 | Половинка щитка, нижняя |
Загрузка ...
|
|
| 35 | 4146 40015 1 | Втулка деревянная |
Загрузка ...
|
|
| 36 | 9932 93173 5 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9965 92190 1 | Шайба |
Загрузка ...
|
|
| 38 | 9961 92196 2 | Шайба |
Загрузка ...
|
|
| 39 | 4146 40018 4 | Колодка деревянная |
Загрузка ...
|
|
| 40 | 4146 40019 2 | Уголок |
Загрузка ...
|
|
| 41 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 42 | 9961 91123 7 | Кольцо пружинное |
Загрузка ...
|
|
| 43 | 9933 92915 3 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 9960 91985 6 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
