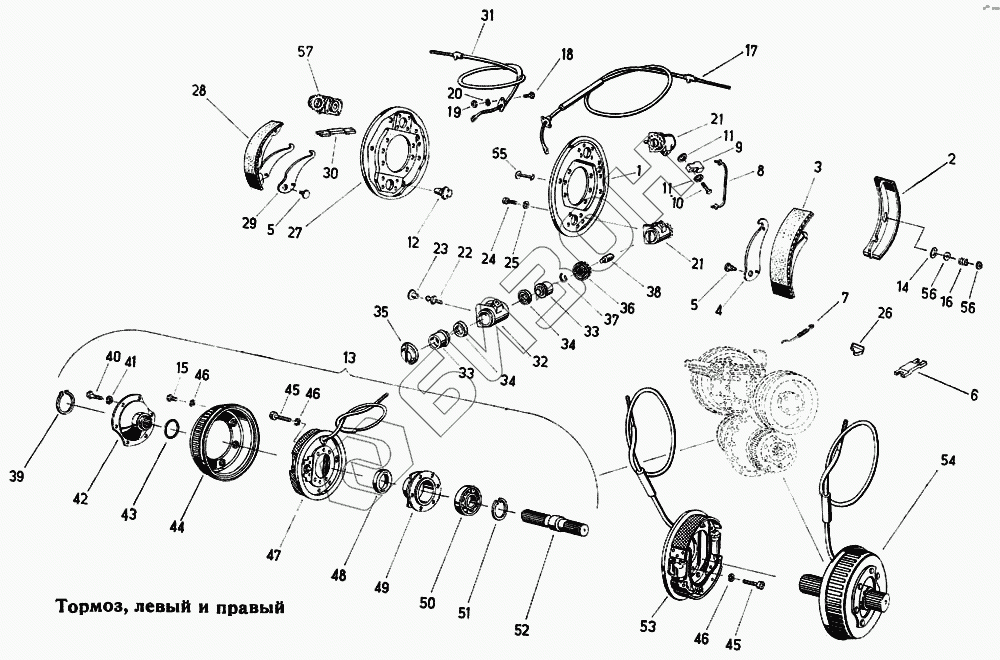

Графический каталог запасных частей к технике: Fortschritt Е-303. Тормоз левый и правый
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
46
47
48
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4221 65854 0 | Диск тормозных колодок в сборе |
Загрузка ...
|
|
| 2 | 4221 65860 4 | Колодка тормозная в сборе |
Загрузка ...
|
|
| 3 | 4221 65858 1 | Колодка тормозная в сборе |
Загрузка ...
|
|
| 4 | 4221 65880 5 | Рычаг ручного тормоза в сборе |
Загрузка ...
|
|
| 5 | 4221 65875 8 | Палец ручного тормоза |
Загрузка ...
|
|
| 6 | 4221 65853 2 | Мостик прижимной |
Загрузка ...
|
|
| 7 | 4221 65871 7 | Пружина возвратная |
Загрузка ...
|
|
| 8 | 4221 65857 3 | Труба тормозная в сборе |
Загрузка ...
|
|
| 9 | 4221 65878 2 | Штуцер кольцевой |
Загрузка ...
|
|
| 10 | 4140 75208 2 | Винт пустотелый |
Загрузка ...
|
|
| 11 | 9970 90807 2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 4221 65874 1 | Заглушка |
Загрузка ...
|
|
| 13 | 4221 65192 8 | Тормоз, левый |
Загрузка ...
|
|
| 14 | 4221 65873 3 | Шайба |
Загрузка ...
|
|
| 15 | 9933 95880 8 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 4221 65870 0 | Пружина сжатия |
Загрузка ...
|
|
| 17 | 4221 65855 7 | Канат тормозной в сборе |
Загрузка ...
|
|
| 18 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 19 | 9950 89570 3 | Гайка шестигранная |
Загрузка ...
|
|
| 20 | 9961 91085 5 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 4221 65861 2 | Цилиндр в сборе |
Загрузка ...
|
|
| 22 | 4140 75175 6 | Сапун |
Загрузка ...
|
|
| 23 | 9920 87841 0 | Колпачок |
Загрузка ...
|
|
| 24 | 9937 93884 1 | Болт цилиндрический |
Загрузка ...
|
|
| 25 | 9961 91096 8 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 4221 65877 4 | Пружина прижимная |
Загрузка ...
|
|
| 27 | 4221 65879 0 | Диск тормозных колодок в сборе |
Загрузка ...
|
|
| 28 | 4 221 658 598 | Колодка тормозная в сборе |
Загрузка ...
|
|
| 29 | 4221 65852 4 | Рычаг ручного тормоза в сборе |
Загрузка ...
|
|
| 30 | 4221 65876 6 | Мостик прижимной |
Загрузка ...
|
|
| 31 | 4221 65856 5 | Канат тормозной в сборе |
Загрузка ...
|
|
| 32 | 4221 65864 5 | Корпус |
Загрузка ...
|
|
| 33 | 4221 65865 3 | Поршень |
Загрузка ...
|
|
| 34 | 4221 65889 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | 4221 65866 1 | Колпачок опорный |
Загрузка ...
|
|
| 36 | 4221 65868 6 | Колпачок установочный в сборе |
Загрузка ...
|
|
| 37 | 4221 65867 8 | Скоба пружинная |
Загрузка ...
|
|
| 38 | 4221 65863 7 | Болт прижимной |
Загрузка ...
|
|
| 39 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 40 | 9933 93103 5 | Болт шестигранный |
Загрузка ...
|
|
| 41 | 9961 91109 3 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 4221 65198 5 | Фланец |
Загрузка ...
|
|
| 43 | 9907 91544 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 44 | 4221 65197 7 | Барабан тормозной |
Загрузка ...
|
|
| 45 | 9936 93861 7 | Болт цилиндрический |
Загрузка ...
|
|
| 46 | 9961 91121 2 | Кольцо пружинное |
Загрузка ...
|
|
| 47 | 4221 65851 6 | Тормоз колесный, левый в сборе |
Загрузка ...
|
|
| 48 | 9905 87140 3 | Уплотнение вала |
Загрузка ...
|
|
| 49 | 4221 65196 0 | Втулка |
Загрузка ...
|
|
| 50 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 51 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 52 | 4221 65194 4 | Вал |
Загрузка ...
|
|
| 53 | 4221 65850 8 | Тормоз колесный, правый в сборе |
Загрузка ...
|
|
| 54 | 4221 65190 3 | Тормоз, правый |
Загрузка ...
|
|
| 55 | 4221 65872 5 | Палец |
Загрузка ...
|
|
| 56 | Тарелка пружины | Тарелка пружины |
Загрузка ...
|
|
| 57 | 4140 75174 8 | Цилиндр колесный в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
