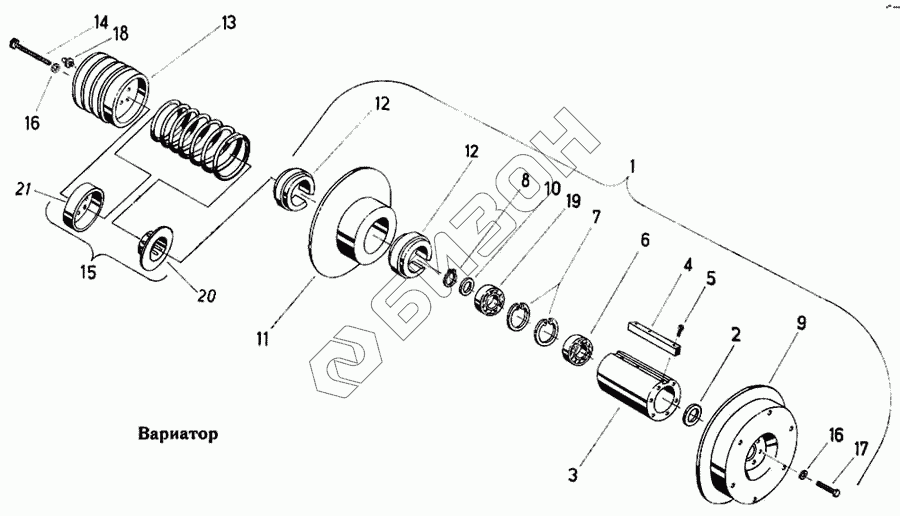

Графический каталог запасных частей к технике: Fortschritt Е-303. Вариатор
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78003 8 | Вариатор |
Загрузка ...
|
|
| 2 | 9905 86998 0 | Уплотнение вала |
Загрузка ...
|
|
| 3 | 4221 65267 2 | Втулка |
Загрузка ...
|
|
| 4 | 4250 12482 2 | Шпонка призматическая |
Загрузка ...
|
|
| 5 | 9937 93848 0 | Болт цилиндрический |
Загрузка ...
|
|
| 6 | 9902 89011 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 7 | 9964 91781 8 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 4131 78058 5 | Половинка шкива клиноременного |
Загрузка ...
|
|
| 10 | 4131 78022 2 | Кольцо |
Загрузка ...
|
|
| 11 | 4250 12512 4 | Половинка шкива клиноременного |
Загрузка ...
|
|
| 12 | 4221 65258 4 | Кольцо скольжения |
Загрузка ...
|
|
| 13 | 4131 78818 2 | Шкив клиноременный |
Загрузка ...
|
|
| 14 | 4221 65257 6 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 4131 78986 6 | Пружина в сборе |
Загрузка ...
|
|
| 16 | 9961 91999 2 | Шайба пружинная |
Загрузка ...
|
|
| 17 | 9933 93111 5 | Болт шестигранный |
Загрузка ...
|
|
| 18 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 19 | 9902 89046 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 20 | 4250 12513 2 | Втулка установочная |
Загрузка ...
|
|
| 20 | 4250 12514 0 | Втулка установочная |
Загрузка ...
|
|
| 21 | 4131 78430 6 | Колпак |
Загрузка ...
|
|
| 21 | 4131 78431 4 | Колпак |
Загрузка ...
|
|
| 21 | 4134 78432 2 | Колпак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
