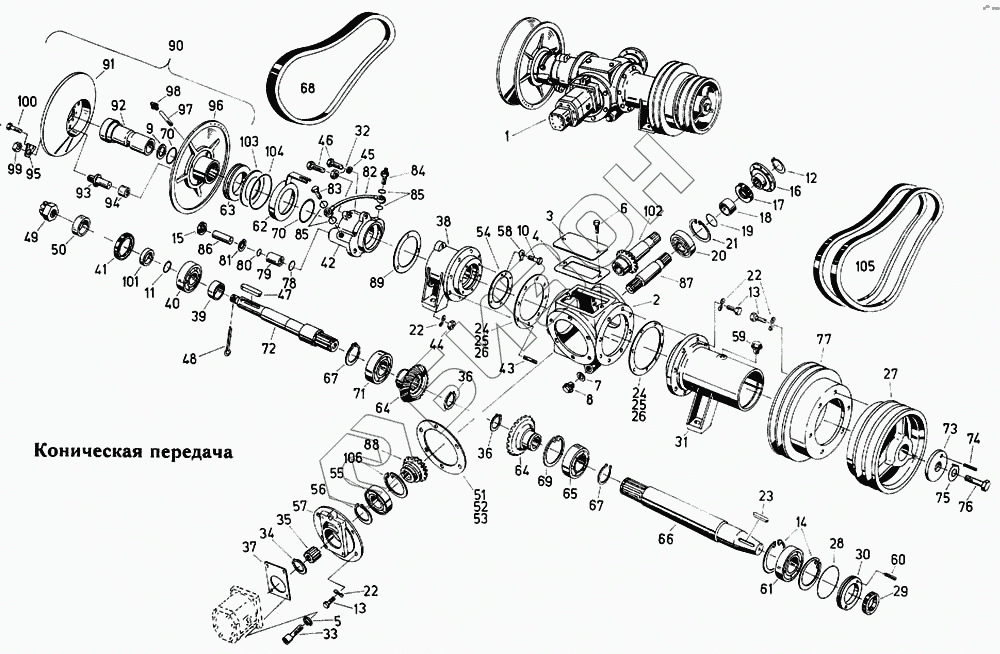

Графический каталог запасных частей к технике: Fortschritt Е-303. Коническая передача
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4 131 787 872 | Передача коническая |
Загрузка ...
|
|
| 1 | 4131 78799 3 | Передача коническая |
Загрузка ...
|
|
| 2 | 4131 77910 8 | Корпус |
Загрузка ...
|
|
| 3 | 4805 50773 0 | Крышка |
Загрузка ...
|
|
| 4 | 4805 50715 2 | Прокладка |
Загрузка ...
|
|
| 5 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 6 | 9933 95801 2 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9970 90922 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 9946 93708 5 | Пробка резьбовая |
Загрузка ...
|
|
| 9 | 4221 60781 1 | Кольцо |
Загрузка ...
|
|
| 10 | 9933 93002 6 | Болт шестигранный |
Загрузка ...
|
|
| 11 | 9907 91390 2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 12 | 9964 91747 3 | Кольцо стопорное |
Загрузка ...
|
|
| 13 | 9933 93111 5 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 9964 91787 5 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | 9905 86993 1 | Уплотнение вала |
Загрузка ...
|
|
| 16 | 4131 78798 5 | Фланец |
Загрузка ...
|
|
| 17 | 9905 87129 2 | Уплотнение вала |
Загрузка ...
|
|
| 18 | 4131 77819 8 | Втулка распорная |
Загрузка ...
|
|
| 19 | 9907 91616 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 20 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 21 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | 9961 91999 2 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 9965 95667 1 | Шпонка призматическая |
Загрузка ...
|
|
| 24 | 4131 77914 0 | Шайба установочная |
Загрузка ...
|
|
| 25 | 4131 77915 7 | Шайба установочная |
Загрузка ...
|
|
| 26 | 4131 77916 5 | Шайба установочная |
Загрузка ...
|
|
| 27 | 4131 78796 0 | Шкив клиноременный |
Загрузка ...
|
|
| 28 | 9907 91447 0 | Кольцо круглого сечения |
Загрузка ...
|
|
| 29 | 9905 87127 6 | Уплотнение вала |
Загрузка ...
|
|
| 30 | 4131 78593 4 | Крышка |
Загрузка ...
|
|
| 31 | 4131 78790 3 | Корпус подшипника |
Загрузка ...
|
|
| 32 | 9950 89648 0 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9937 98432 4 | Болт цилиндрический |
Загрузка ...
|
|
| 34 | 9964 91717 6 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | 4131 77736 4 | Втулка переключающая |
Загрузка ...
|
|
| 36 | 9964 91727 2 | Кольцо стопорное |
Загрузка ...
|
|
| 37 | 4131 77746 0 | Прокладка |
Загрузка ...
|
|
| 38 | 4131 78793 0 | Корпус подшипника |
Загрузка ...
|
|
| 39 | 4131 77926 1 | Втулка распорная |
Загрузка ...
|
|
| 40 | 9902 89003 1 | Роликоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 41 | 9905 87189 5 | Уплотнение вала |
Загрузка ...
|
|
| 42 | 4131 77965 5 | Корпус подшипника |
Загрузка ...
|
|
| 43 | 9948 93553 0 | Шпилька |
Загрузка ...
|
|
| 44 | 9950 89618 3 | Гайка шестигранная |
Загрузка ...
|
|
| 45 | 9961 91121 2 | Кольцо пружинное |
Загрузка ...
|
|
| 46 | 9933 93209 3 | Болт шестигранный |
Загрузка ...
|
|
| 47 | 9965 95671 0 | Шпонка призматическая |
Загрузка ...
|
|
| 48 | 9963 95092 4 | Шплинт |
Загрузка ...
|
|
| 49 | 9951 89464 6 | Гайка корончатая |
Загрузка ...
|
|
| 50 | 4221 61001 1 | Втулка распорная |
Загрузка ...
|
|
| 51 | 4805 50076 5 | Шайба установочная |
Загрузка ...
|
|
| 52 | 4805 50089 4 | Шайба установочная |
Загрузка ...
|
|
| 53 | 4805 50090 0 | Шайба установочная |
Загрузка ...
|
|
| 54 | 4131 78794 4 | Шайба |
Загрузка ...
|
|
| 55 | 9902 89061 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 56 | 9964 91732 8 | Кольцо стопорное |
Загрузка ...
|
|
| 57 | 4131 77748 5 | Втулка |
Загрузка ...
|
|
| 58 | 9962 92356 1 | Шайба стопорная |
Загрузка ...
|
|
| 59 | 4805 50096 6 | Сапун |
Загрузка ...
|
|
| 60 | 9947 94017 6 | Шпилька |
Загрузка ...
|
|
| 61 | 9902 89000 7 | Роликоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 62 | 4221 61028 6 | Кольцо опорное |
Загрузка ...
|
|
| 63 | 9902 88805 3 | Шарикоподшипник аксиально-радиальный |
Загрузка ...
|
|
| 64 | 4131 78792 8 | Шестерня коническая |
Загрузка ...
|
|
| 65 | 9902 89066 7 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 66 | 4131 78791 1 | Вал |
Загрузка ...
|
|
| 67 | 9964 91736 0 | Кольцо стопорное |
Загрузка ...
|
|
| 68 | 4131 77530 5 | Ремень клиновой широкий |
Загрузка ...
|
|
| 69 | 9964 91796 3 | Кольцо стопорное |
Загрузка ...
|
|
| 70 | 9907 91571 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 71 | 9902 89152 2 | Шарикоподшипник радиально-упорный |
Загрузка ...
|
|
| 72 | 4131 78795 2 | Вал |
Загрузка ...
|
|
| 73 | 4131 77953 4 | Шайба концевая |
Загрузка ...
|
|
| 74 | 9967 94306 2 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 75 | 9962 92366 6 | Шайба стопорная |
Загрузка ...
|
|
| 76 | 9933 92310 0 | Болт шестигранный |
Загрузка ...
|
|
| 77 | 4131 77959 1 | Шкив клиноременный |
Загрузка ...
|
|
| 78 | 9907 91538 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 79 | 4221 61021 2 | Втулка |
Загрузка ...
|
|
| 80 | 9907 91500 4 | Кольцо круглого сечения |
Загрузка ...
|
|
| 81 | 9964 91770 5 | Кольцо стопорное |
Загрузка ...
|
|
| 82 | 4221 61022 0 | Трубопровод соединительный |
Загрузка ...
|
|
| 83 | 9946 92750 8 | Болт пустотелый |
Загрузка ...
|
|
| 84 | 9969 94520 6 | Штуцер |
Загрузка ...
|
|
| 85 | 9970 90823 2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 86 | 4221 61027 8 | Поршень |
Загрузка ...
|
|
| 87 | 4131 77952 6 | Вал |
Загрузка ...
|
|
| 88 | 4131 78789 7 | Шестерня коническая |
Загрузка ...
|
|
| 89 | 4131 77925 3 | Прокладка |
Загрузка ...
|
|
| 90 | 4140 75057 0 | Вариатор шасси |
Загрузка ...
|
|
| 91 | 4221 61029 4 | Половинка шкива |
Загрузка ...
|
|
| 92 | 4221 61032 5 | Втулка направляющая |
Загрузка ...
|
|
| 93 | 4221 61033 3 | Палец поводковый |
Загрузка ...
|
|
| 94 | 9926 86831 5 | Втулка |
Загрузка ...
|
|
| 95 | 4221 61034 1 | Шайба стопорная |
Загрузка ...
|
|
| 96 | 4221 61030 0 | Половинка шкива |
Загрузка ...
|
|
| 97 | 4221 61039 0 | Трубка |
Загрузка ...
|
|
| 98 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 99 | 9950 89769 0 | Гайка шестигранная |
Загрузка ...
|
|
| 100 | 9935 93295 0 | Болт шестигранный |
Загрузка ...
|
|
| 101 | 4131 77927 8 | Втулка распорная |
Загрузка ...
|
|
| 102 | 4131 78788 0 | Вал |
Загрузка ...
|
|
| 103 | 4221 61010 8 | Шайба уплотнительная |
Загрузка ...
|
|
| 104 | 9907 91585 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 105 | 4131 77531 3 | Набор клиновых ремней |
Загрузка ...
|
|
| 106 | 9964 91786 7 | Кольцо стопорное |
Загрузка ...
|
|
| 107 | 9937 98437 3 | Болт цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
