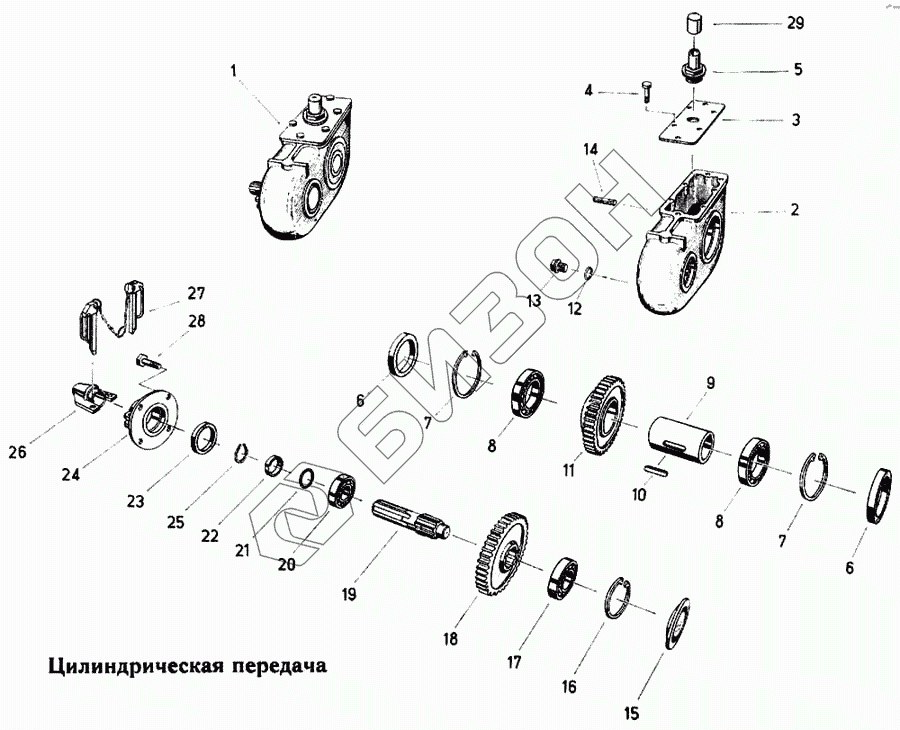

Графический каталог запасных частей к технике: Fortschritt Е-303. Цилиндрическая передача
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78404 1 | Передача цилиндрическая |
Загрузка ...
|
|
| 2 | 4131 78801 2 | Корпус |
Загрузка ...
|
|
| 3 | 4131 78806 1 | Крышка |
Загрузка ...
|
|
| 4 | 9933 92996 5 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 4131 78785 6 | Пробка резьбовая |
Загрузка ...
|
|
| 6 | 9905 87238 1 | Уплотнение вала |
Загрузка ...
|
|
| 7 | 9964 91787 5 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | 9902 89022 4 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 9 | 4131 78804 5 | Вал полый |
Загрузка ...
|
|
| 10 | 9965 95687 2 | Шпонка призматическая |
Загрузка ...
|
|
| 11 | 4131 78802 0 | Шестерня прямозубая |
Загрузка ...
|
|
| 12 | 9970 90850 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 9946 93661 3 | Пробка резьбовая |
Загрузка ...
|
|
| 14 | 9948 93533 8 | Шпилька |
Загрузка ...
|
|
| 15 | 9904 86901 6 | Крышка |
Загрузка ...
|
|
| 16 | 9964 91782 6 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 9902 89089 2 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 18 | 4131 78807 8 | Шестерня прямозубая |
Загрузка ...
|
|
| 19 | 4131 78803 7 | Вал |
Загрузка ...
|
|
| 20 | 9902 89090 7 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 21 | 9907 91616 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 22 | 4131 78805 3 | Втулка |
Загрузка ...
|
|
| 23 | 9905 87115 5 | Уплотнение вала |
Загрузка ...
|
|
| 24 | 4131 78808 6 | Втулка защитная |
Загрузка ...
|
|
| 25 | 9964 91724 8 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | 9101 94788 2 | Колпачок защитный |
Загрузка ...
|
|
| 27 | 9101 93966 5 | Штекер |
Загрузка ...
|
|
| 28 | 9933 95794 4 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 4131 78786 4 | колпачок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
