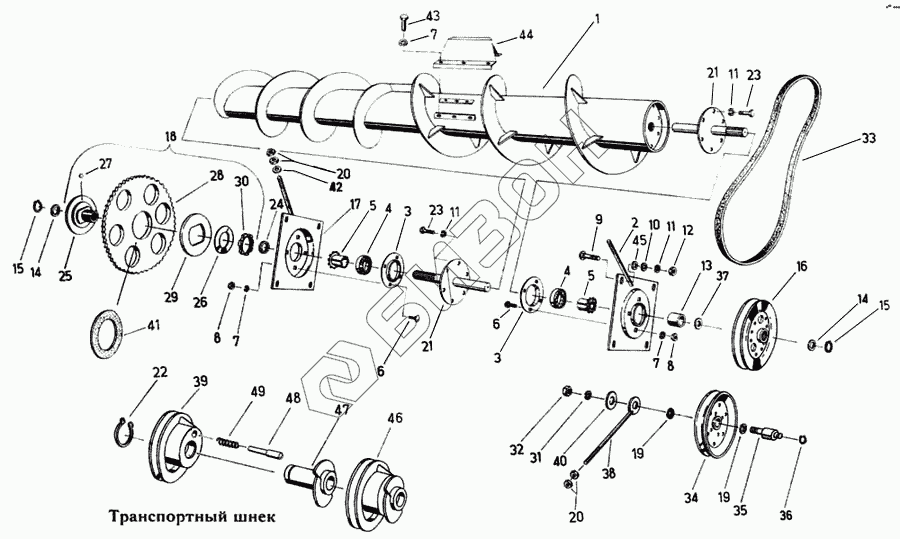

Графический каталог запасных частей к технике: Fortschritt Е-303. Транспортный шнек
1
1
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
11
11
11
12
13
14
14
15
15
16
17
18
19
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4139 77737 3 | Шнек транспортный |
Загрузка ...
|
|
| 1 | 4131 77733 1 | Шнек транспортный |
Загрузка ...
|
|
| 2 | 4131 77093 6 | Державка подшипника |
Загрузка ...
|
|
| 3 | 4131 77089 7 | Вкладыш |
Загрузка ...
|
|
| 4 | 9902 89206 6 | Подшипник самоустанавливающийся |
Загрузка ...
|
|
| 5 | 9903 94898 1 | Втулка зажимная |
Загрузка ...
|
|
| 6 | 9945 92628 4 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 7 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 9950 89613 4 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | 9945 92642 8 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 10 | 4131 77210 1 | Шайба |
Загрузка ...
|
|
| 11 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 12 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 4131 77500 8 | Втулка |
Загрузка ...
|
|
| 14 | 9965 92122 7 | Шайба установочная |
Загрузка ...
|
|
| 15 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 4131 77132 6 | Шкив клиноременный |
Загрузка ...
|
|
| 17 | 4131 77090 3 | Державка подшипника |
Загрузка ...
|
|
| 18 | 4131 78833 4 | Муфта скольжения |
Загрузка ...
|
|
| 19 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 20 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 4131 77114 1 | Вал |
Загрузка ...
|
|
| 22 | 9964 91731 1 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 4131 77115 8 | Втулка распорная |
Загрузка ...
|
|
| 25 | 4131 77079 2 | Ступица муфты |
Загрузка ...
|
|
| 26 | 4131 78834 2 | Пружина тарельчатая |
Загрузка ...
|
|
| 27 | 9903 88663 7 | Шарик |
Загрузка ...
|
|
| 28 | 4131 77543 4 | Звездочка |
Загрузка ...
|
|
| 29 | 4131 78471 6 | Пластина |
Загрузка ...
|
|
| 30 | 9952 89501 0 | Гайка шлицевая |
Загрузка ...
|
|
| 31 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | 9950 89770 5 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9911 86153 2 | Ремень клиновой узкий |
Загрузка ...
|
|
| 34 | 4131 77082 3 | Шкив клиноременный |
Загрузка ...
|
|
| 35 | 4131 77644 3 | Палец |
Загрузка ...
|
|
| 36 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 37 | 4131 77131 8 | Шайба распорная |
Загрузка ...
|
|
| 38 | 4131 77084 8 | Винт установочный |
Загрузка ...
|
|
| 39 | 4036 80504 7 | Шкив клиноременный |
Загрузка ...
|
|
| 40 | 9965 92278 3 | Шайба |
Загрузка ...
|
|
| 41 | 9017 88720 6 | Накладка муфты |
Загрузка ...
|
|
| 42 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 43 | 9933 93082 1 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 4137 77443 6 | Лопатка |
Загрузка ...
|
|
| 45 | 9961 92209 6 | Шайба |
Загрузка ...
|
|
| 46 | 4036 80503 0 | Шкив клиноременный в сборе |
Загрузка ...
|
|
| 47 | 4036 80500 6 | Ступица |
Загрузка ...
|
|
| 48 | 4036 80502 2 | Палец |
Загрузка ...
|
|
| 49 | 4221 65887 0 | Пружина сжатия |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
