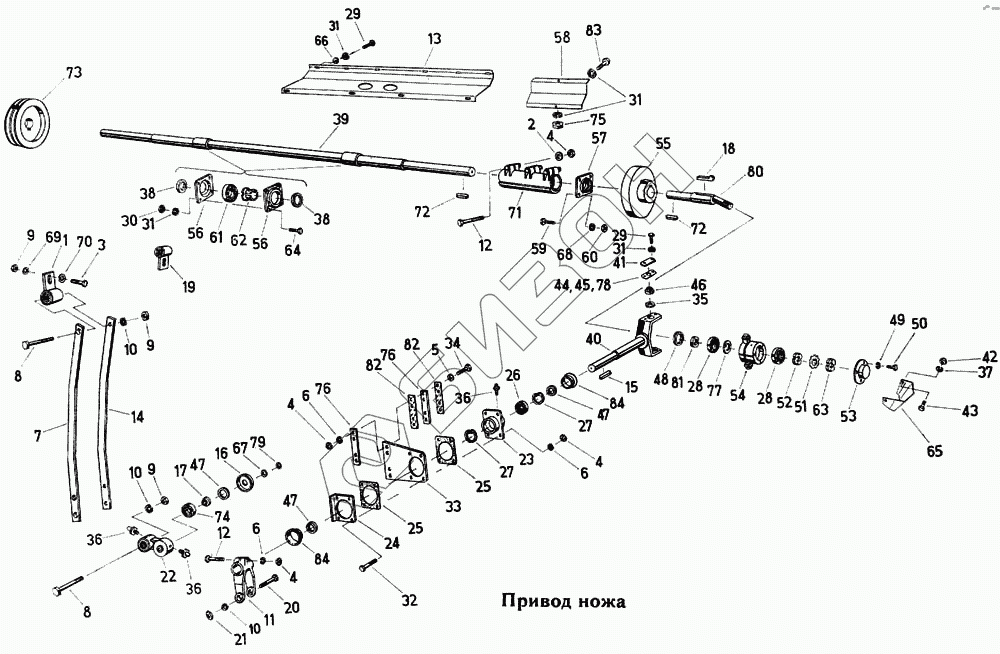

Графический каталог запасных частей к технике: Fortschritt Е-303. Привод ножа
1
2
3
4
4
4
5
6
6
6
7
8
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
29
30
31
31
31
31
32
33
34
35
36
36
36
37
38
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
76
77
78
79
80
81
82
82
83
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 77100 5 | Подшипник резиновый, левый |
Загрузка ...
|
|
| 2 | 9960 92202 3 | Шайба |
Загрузка ...
|
|
| 3 | 9935 96008 7 | Болт шестигранный |
Загрузка ...
|
|
| 4 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 5 | 4131 77179 3 | Шайба |
Загрузка ...
|
|
| 6 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 4131 77105 3 | Рычаг, левый |
Загрузка ...
|
|
| 8 | 9934 93378 4 | Болт шестигранный |
Загрузка ...
|
|
| 9 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 11 | 4131 77635 5 | Балансир |
Загрузка ...
|
|
| 12 | 9932 93239 1 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 4131 77108 6 | Ограждение вала |
Загрузка ...
|
|
| 14 | 4131 77111 7 | Рычаг, правый |
Загрузка ...
|
|
| 15 | 9950 95668 8 | Шпонка призматическая |
Загрузка ...
|
|
| 16 | 4131 77636 3 | Колпачок защитный |
Загрузка ...
|
|
| 17 | 4131 77637 1 | Втулка |
Загрузка ...
|
|
| 18 | 9965 95548 6 | Шпонка с головкой |
Загрузка ...
|
|
| 19 | 4131 77103 7 | Подшипник резиновый, правый |
Загрузка ...
|
|
| 20 | 9931 93511 2 | Болт установочный шестигранный |
Загрузка ...
|
|
| 21 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 22 | 4131 77064 7 | Подшипник в сборе |
Загрузка ...
|
|
| 23 | 4131 78935 1 | Корпус подшипника |
Загрузка ...
|
|
| 24 | 4131 77589 3 | Фланец |
Загрузка ...
|
|
| 25 | 4131 77590 8 | Прокладка картонная |
Загрузка ...
|
|
| 26 | 9902 88996 2 | Роликоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 27 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | 9902 88863 1 | Роликоподшипник конический |
Загрузка ...
|
|
| 29 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 30 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 31 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 33 | 4131 77592 4 | Кронштейн |
Загрузка ...
|
|
| 34 | 9933 93222 1 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 9905 86996 4 | Уплотнение вала |
Загрузка ...
|
|
| 36 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 37 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 9905 87128 4 | Уплотнение вала |
Загрузка ...
|
|
| 39 | 4131 77579 7 | Вал приводной |
Загрузка ...
|
|
| 40 | 4131 77591 6 | Вал с вилкой |
Загрузка ...
|
|
| 41 | 4131 77043 8 | Крышка |
Загрузка ...
|
|
| 42 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 4131 77041 3 | Прокладка |
Загрузка ...
|
|
| 45 | 4131 77042 1 | Прокладка |
Загрузка ...
|
|
| 46 | 9902 88853 5 | Роликоподшипник конический |
Загрузка ...
|
|
| 47 | 9905 87078 1 | Уплотнение вала |
Загрузка ...
|
|
| 48 | 9905 87178 2 | Уплотнение вала |
Загрузка ...
|
|
| 49 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 50 | 9933 92920 0 | Болт шестигранный |
Загрузка ...
|
|
| 51 | 9962 92437 8 | Шайба стопорная |
Загрузка ...
|
|
| 52 | 9925 89492 0 | Гайка шлицевая |
Загрузка ...
|
|
| 53 | 4131 77039 0 | Колпак |
Загрузка ...
|
|
| 54 | 4131 77587 7 | Корпус качающийся |
Загрузка ...
|
|
| 55 | 4131 77580 3 | Маховик |
Загрузка ...
|
|
| 56 | 4131 77614 6 | Вкладыш |
Загрузка ...
|
|
| 57 | 9902 88835 0 | Подшипник фланцевый |
Загрузка ...
|
|
| 58 | 4131 77611 3 | Ограждение |
Загрузка ...
|
|
| 59 | 9935 96016 7 | Болт шестигранный |
Загрузка ...
|
|
| 60 | 9950 89668 1 | Гайка шестигранная |
Загрузка ...
|
|
| 61 | 9902 88984 1 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 62 | 9903 94897 3 | Втулка зажимная |
Загрузка ...
|
|
| 63 | 9952 89493 4 | Гайка шлицевая |
Загрузка ...
|
|
| 64 | 9932 93134 1 | Болт шестигранный |
Загрузка ...
|
|
| 65 | 4131 77130 1 | Колпачок защитный |
Загрузка ...
|
|
| 66 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 67 | 4131 77021 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 68 | 9961 91125 3 | Кольцо пружинное |
Загрузка ...
|
|
| 69 | 4131 78851 0 | Шайба |
Загрузка ...
|
|
| 70 | 4131 78954 4 | Шайба |
Загрузка ...
|
|
| 71 | 4131 79077 1 | Муфта |
Загрузка ...
|
|
| 72 | 9965 95667 1 | Шпонка призматическая |
Загрузка ...
|
|
| 73 | 4131 77581 1 | Шкив клиноременный |
Загрузка ...
|
|
| 74 | 9902 88940 7 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 75 | 9950 89627 1 | Гайка шестигранная |
Загрузка ...
|
|
| 76 | 4131 77593 2 | Планка |
Загрузка ...
|
|
| 77 | 4131 77050 1 | Шайба установочная |
Загрузка ...
|
|
| 78 | 4131 77057 5 | Прокладка |
Загрузка ...
|
|
| 79 | 4131 77060 6 | Шайба распорная |
Загрузка ...
|
|
| 80 | 4131 77741 1 | Вал качающейся головки |
Загрузка ...
|
|
| 81 | 4131 77586 0 | Кольцо распорное |
Загрузка ...
|
|
| 82 | 4131 77594 0 | Прокладка картонная |
Загрузка ...
|
|
| 83 | 9933 95795 2 | Болт шестигранный |
Загрузка ...
|
|
| 84 | 9904 86908 1 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
