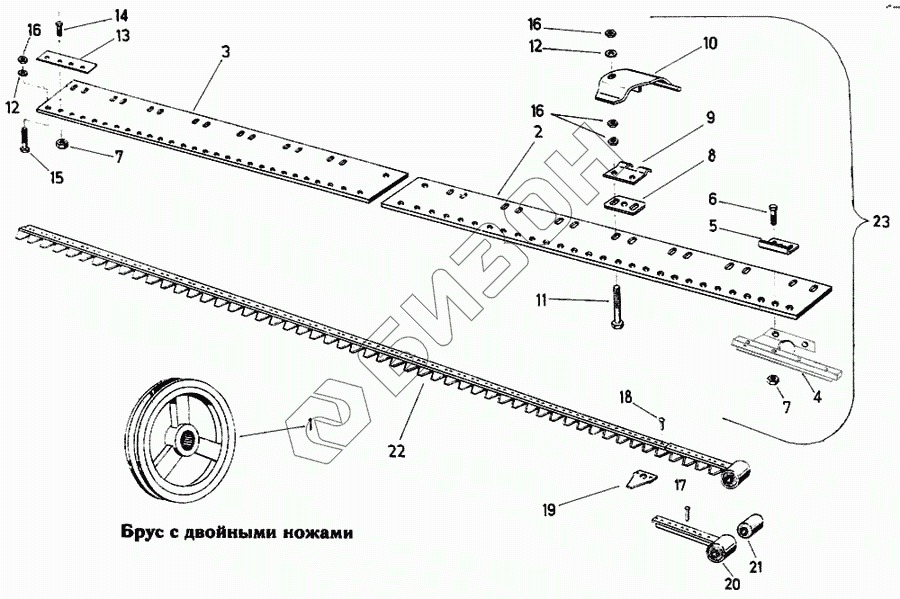

Графический каталог запасных частей к технике: Fortschritt Е-303. Брус с двойными ножами
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4137 77367 7 | Шкив клиноременный |
Загрузка ...
|
|
| 2 | 4137 77376 5 | Брус, левый |
Загрузка ...
|
|
| 3 | 4137 77377 3 | Брус, правый |
Загрузка ...
|
|
| 4 | 4137 77572 6 | Прижим |
Загрузка ...
|
|
| 5 | 4137 77371 6 | Уголок регулировочный |
Загрузка ...
|
|
| 6 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 8 | 4137 77370 8 | Пластина направляющая |
Загрузка ...
|
|
| 9 | 4137 77372 4 | Крепление |
Загрузка ...
|
|
| 10 | 4137 77373 2 | Державка ножа |
Загрузка ...
|
|
| 11 | 9963 93224 5 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9960 92326 6 | Шайба |
Загрузка ...
|
|
| 13 | 4037 79873 6 | Прокладка ( 0.5 мм ) |
Загрузка ...
|
|
| 14 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 9950 89651 1 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 9971 89937 4 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 18 | 9971 89943 8 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 19 | 4105 00101 7 | Сегмент |
Загрузка ...
|
|
| 20 | 4137 77375 7 | Головка ножа |
Загрузка ...
|
|
| 21 | 4131 77102 0 | Втулка резиновая |
Загрузка ...
|
|
| 22 | 4137 77753 5 | Нож двойной, гладкий |
Загрузка ...
|
|
| 23 | 4137 77668 5 | Брус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
