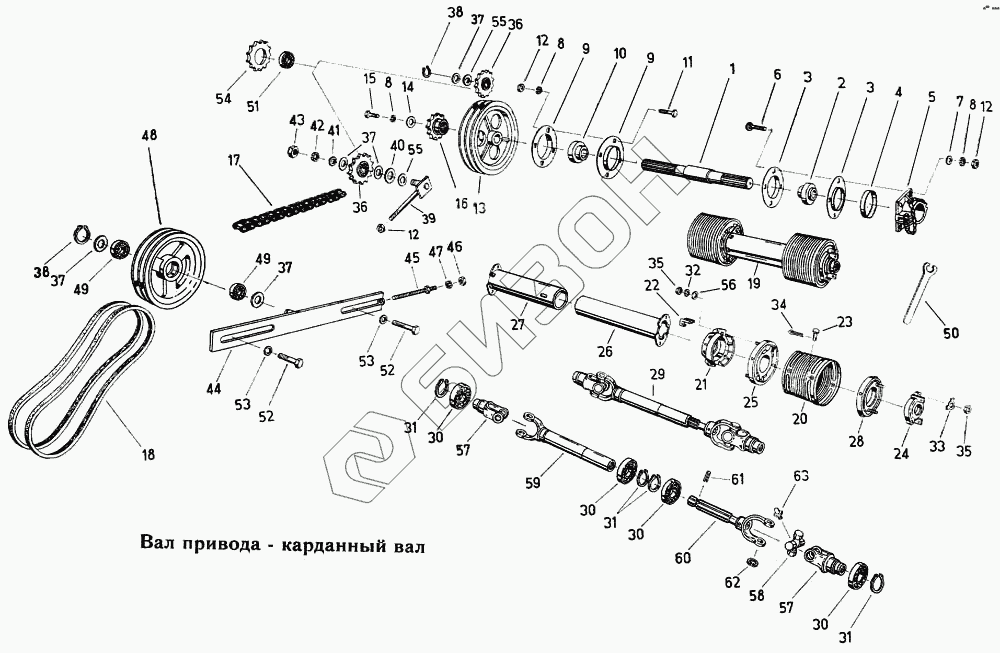

Графический каталог запасных частей к технике: Fortschritt Е-303. Вал привода – карданный вал
1
2
3
3
4
5
6
7
8
8
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
32
33
34
35
35
36
36
37
37
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
52
53
53
54
55
55
56
57
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 77067 1 | Вал |
Загрузка ...
|
|
| 2 | 9902 89208 2 | Подшипник самоустанавливающийся |
Загрузка ...
|
|
| 3 | 4131 77112 5 | Вкладыш |
Загрузка ...
|
|
| 4 | 4131 77113 3 | Кольцо |
Загрузка ...
|
|
| 5 | 9101 94807 1 | Приспособление защитное ВОМ |
Загрузка ...
|
|
| 6 | 9945 92634 8 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 7 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 8 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 9 | 4131 77010 8 | Вкладыш |
Загрузка ...
|
|
| 10 | 9902 89209 0 | Подшипник самоустанавливающийся |
Загрузка ...
|
|
| 11 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 4131 78814 1 | Шкив клиноременный |
Загрузка ...
|
|
| 14 | 4037 79776 8 | Шайба |
Загрузка ...
|
|
| 15 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 4131 77069 6 | Звездочка |
Загрузка ...
|
|
| 17 | 9917 90684 6 | Цепь роликовая |
Загрузка ...
|
|
| 18 | 9911 86184 6 | Комплект узких клиновых ремней |
Загрузка ...
|
|
| 19 | 6800-45-11/11 | Вал карданный с ограждением |
Загрузка ...
|
|
| 20 | 1911-45-01 | Кожух защитный |
Загрузка ...
|
|
| 21 | 1911-45-02 | Колпак |
Загрузка ...
|
|
| 22 | 1911-45-05 | Серьга, внутренняя |
Загрузка ...
|
|
| 23 | 1911-45-10/15 | Заклепка с цилиндрической головкой |
Загрузка ...
|
|
| 24 | 1910-45-16/13 | Колпак с державкой |
Загрузка ...
|
|
| 25 | 2911-45-01 | Кольцо кардана, внутреннее в сборе |
Загрузка ...
|
|
| 26 | 2911-45-04 | Кожух защитный |
Загрузка ...
|
|
| 27 | 2911-45-05 | Кожух защитный |
Загрузка ...
|
|
| 28 | 2911-45-08 | Кольцо кардана, наружное в сборе |
Загрузка ...
|
|
| 29 | 4804 49821 4 | Вал карданный |
Загрузка ...
|
|
| 30 | 9902 89013 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 31 | 9964 91732 8 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 33 | 9962 92400 7 | Шайба стопорная |
Загрузка ...
|
|
| 34 | 9963 94932 8 | Шплинт |
Загрузка ...
|
|
| 35 | 9950 89593 7 | Гайка шестигранная |
Загрузка ...
|
|
| 36 | 4131 77072 7 | Звездочка |
Загрузка ...
|
|
| 37 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 38 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 39 | 4131 77071 0 | Устройство натяжное |
Загрузка ...
|
|
| 40 | 9965 92276 7 | Шайба |
Загрузка ...
|
|
| 41 | 9960 92340 1 | Шайба |
Загрузка ...
|
|
| 42 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 43 | 9950 89770 5 | Гайка шестигранная |
Загрузка ...
|
|
| 44 | 4 131 776 451 | Консоль установочная |
Загрузка ...
|
|
| 45 | 4131 77076 8 | Винт установочный |
Загрузка ...
|
|
| 46 | 9950 89643 1 | Гайка шестигранная |
Загрузка ...
|
|
| 47 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 48 | 4131 77646 8 | Шкив клиноременный |
Загрузка ...
|
|
| 49 | 9902 89079 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 50 | 4021 16102 7 | Ключ ВОМ |
Загрузка ...
|
|
| 51 | 9902 89042 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 52 | 9933 95977 8 | Болт шестигранный |
Загрузка ...
|
|
| 53 | 9965 92242 0 | Шайба |
Загрузка ...
|
|
| 54 | 4131 77643 5 | Диск звездочки |
Загрузка ...
|
|
| 55 | 9965 96207 5 | Шайба |
Загрузка ...
|
|
| 56 | 9960 92162 5 | Шайба |
Загрузка ...
|
|
| 57 | 4804 49807 0 | Поводок с шлицевой ступицей |
Загрузка ...
|
|
| 58 | 4804 49698 5 | Крестовина |
Загрузка ...
|
|
| 59 | 4804 49808 7 | Поводок с профильной ступицей |
Загрузка ...
|
|
| 60 | 4804 49795 3 | Поводок с шлицевым валом |
Загрузка ...
|
|
| 61 | 9967 94222 1 | Штифт пружинный |
Загрузка ...
|
|
| 62 | 9964 91771 3 | Кольцо стопорное |
Загрузка ...
|
|
| 63 | 9920 92549 2 | Масленка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
