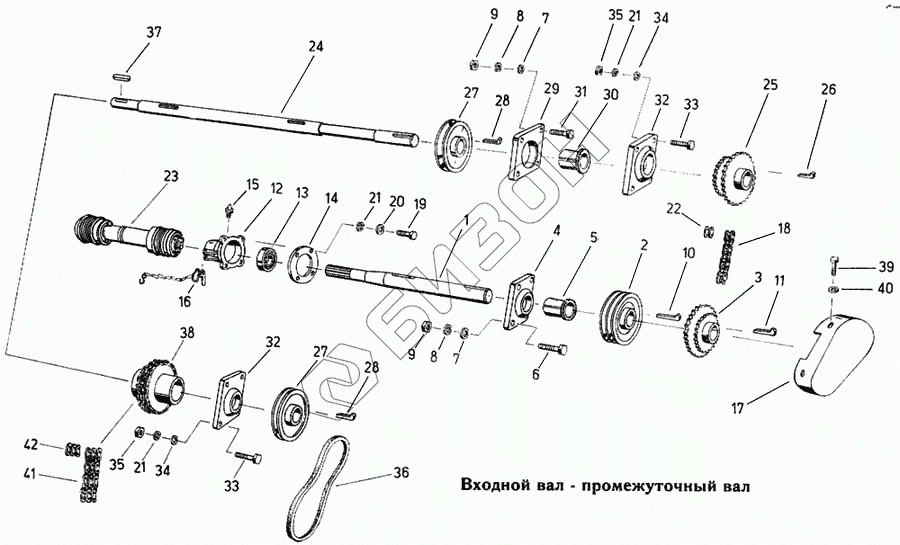

Графический каталог запасных частей к технике: Fortschritt Е-303. Входной вал – промежуточный вал
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4128 78716 0 | Вал |
Загрузка ...
|
|
| 2 | 4128 78723 2 | Шкив клиноременный |
Загрузка ...
|
|
| 3 | 4129 79049 3 | Звездочка |
Загрузка ...
|
|
| 4 | 9902 88831 8 | Подшипник фланцевый |
Загрузка ...
|
|
| 5 | 9903 94886 6 | Втулка зажимная |
Загрузка ...
|
|
| 6 | 9933 93210 8 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9965 92132 3 | Шайба |
Загрузка ...
|
|
| 8 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 9 | 9 950 896 503 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 9965 95539 8 | Шпонка с головкой |
Загрузка ...
|
|
| 11 | 9965 95538 1 | Шпонка с головкой |
Загрузка ...
|
|
| 12 | 4241 02055 1 | Корпус подшипника |
Загрузка ...
|
|
| 13 | 9902 88950 3 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 14 | 4241 02049 6 | Шайба |
Загрузка ...
|
|
| 15 | 9920 92552 3 | Масленка коническая |
Загрузка ...
|
|
| 16 | 9101 93966 5 | Штекер |
Загрузка ...
|
|
| 17 | 4128 78742 5 | Ограждение привода ножа |
Загрузка ...
|
|
| 18 | 9917 90602 6 | Цепь роликовая |
Загрузка ...
|
|
| 19 | 9933 93093 4 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9965 92332 5 | Шайба |
Загрузка ...
|
|
| 21 | 9961 9110 85 | Кольцо пружинное |
Загрузка ...
|
|
| 22 | 9917 90571 6 | Звено соединительное |
Загрузка ...
|
|
| 23 | 4804 49829 6 | Вал карданный |
Загрузка ...
|
|
| 24 | 4128 78718 5 | Вал, правый |
Загрузка ...
|
|
| 25 | 4129 79050 8 | Звездочка, двойная |
Загрузка ...
|
|
| 26 | 9965 95521 1 | Шпонка с головкой |
Загрузка ...
|
|
| 27 | 4129 78493 6 | Диск приводной |
Загрузка ...
|
|
| 28 | 9965 95521 1 | Шпонка с головкой |
Загрузка ...
|
|
| 29 | 9902 88839 1 | Подшипник фланцевый |
Загрузка ...
|
|
| 30 | 9903 94896 5 | Втулка зажимная |
Загрузка ...
|
|
| 31 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9902 88828 7 | Подшипник фланцевый |
Загрузка ...
|
|
| 33 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 34 | 9965 96221 0 | Шайба |
Загрузка ...
|
|
| 35 | 9950 89618 3 | Гайка шестигранная |
Загрузка ...
|
|
| 36 | 4128 78721 6 | Ремень клиновой стандартный |
Загрузка ...
|
|
| 37 | 9965 95616 5 | Шпонка призматическая |
Загрузка ...
|
|
| 38 | 4129 78961 0 | Муфта роликовой цепи |
Загрузка ...
|
|
| 39 | 9933 92979 7 | Болт шестигранный |
Загрузка ...
|
|
| 40 | 9961 92174 5 | Шайба |
Загрузка ...
|
|
| 41 | Цепь роликовая | Цепь роликовая |
Загрузка ...
|
|
| 42 | Звено соединительное | Звено соединительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
