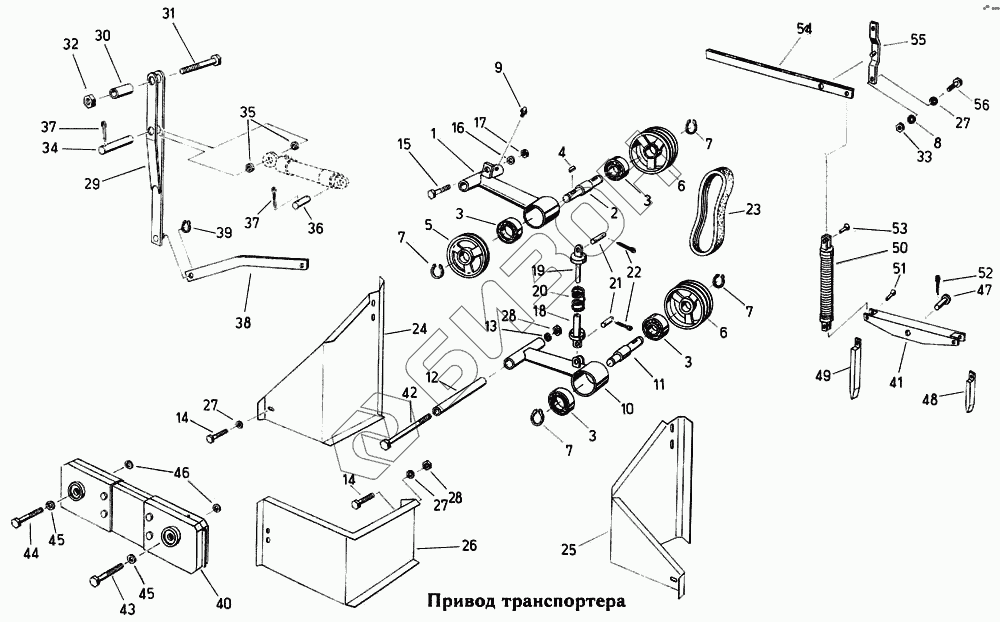

Графический каталог запасных частей к технике: Fortschritt Е-303. Привод транспортера
1
2
3
3
3
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 78472 7 | Кривошип поворотный |
Загрузка ...
|
|
| 2 | 4129 78473 5 | Вал приводной |
Загрузка ...
|
|
| 3 | 9902 89044 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 4 | 9965 95612 4 | Шпонка призматическая |
Загрузка ...
|
|
| 5 | 4129 78474 3 | Диск приводной |
Загрузка ...
|
|
| 6 | 4129 78475 1 | Шкив |
Загрузка ...
|
|
| 7 | 9964 91719 2 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 9 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 10 | 4129 78476 8 | Кривошип натяжной |
Загрузка ...
|
|
| 11 | 4129 78477 6 | Вал |
Загрузка ...
|
|
| 12 | 4129 78496 0 | Втулка |
Загрузка ...
|
|
| 13 | 9 961 911 085 | Кольцо пружинное |
Загрузка ...
|
|
| 14 | 9933 95950 3 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 17 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 4129 78497 7 | Направляющая, нижняя |
Загрузка ...
|
|
| 19 | 4129 78498 5 | Направляющая, верхняя |
Загрузка ...
|
|
| 20 | 9973 88016 3 | Пружина сжатия |
Загрузка ...
|
|
| 21 | 9949 86369 1 | Палец |
Загрузка ...
|
|
| 22 | 9963 95011 2 | Шплинт |
Загрузка ...
|
|
| 23 | 4129 78509 4 | Комплект стандартных клиновых ремней |
Загрузка ...
|
|
| 24 | 4129 78499 3 | Ограждение, верхнее, левое |
Загрузка ...
|
|
| 25 | 4129 78500 4 | Ограждение, верхнее, правое |
Загрузка ...
|
|
| 26 | 4129 78501 2 | Ограждение, нижнее |
Загрузка ...
|
|
| 27 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 28 | 9950 89627 1 | Гайка шестигранная |
Загрузка ...
|
|
| 29 | 4129 78478 4 | Рычаг поворотный |
Загрузка ...
|
|
| 30 | 4129 78506 1 | Втулка |
Загрузка ...
|
|
| 31 | 9932 93336 8 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 34 | 9949 86458 8 | Палец |
Загрузка ...
|
|
| 35 | 4129 78507 8 | Втулка |
Загрузка ...
|
|
| 36 | 9949 86452 2 | Палец |
Загрузка ...
|
|
| 37 | 9963 95028 2 | Шплинт |
Загрузка ...
|
|
| 38 | 4129 78508 6 | Тяга |
Загрузка ...
|
|
| 39 | 9964 91714 3 | Кольцо стопорное |
Загрузка ...
|
|
| 40 | 4129 78479 2 | Передача сопряженная |
Загрузка ...
|
|
| 41 | 4129 78544 7 | Рычаг |
Загрузка ...
|
|
| 42 | 9932 95939 3 | Болт шестигранный |
Загрузка ...
|
|
| 43 | 9932 93145 4 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 4129 79042 8 | Болт |
Загрузка ...
|
|
| 45 | 9965 96272 5 | Шайба |
Загрузка ...
|
|
| 46 | 4129 79043 6 | Рама |
Загрузка ...
|
|
| 47 | 9949 86311 1 | Палец |
Загрузка ...
|
|
| 48 | 4129 78548 8 | Фиксатор, короткий |
Загрузка ...
|
|
| 49 | 4129 78547 1 | Фиксатор, длинный |
Загрузка ...
|
|
| 50 | 4129 78546 3 | Пружина |
Загрузка ...
|
|
| 51 | 9971 89891 0 | Заклепка с цилиндрической головкой |
Загрузка ...
|
|
| 52 | 9963 94974 6 | Шплинт |
Загрузка ...
|
|
| 53 | 9971 89890 2 | Заклепка с цилиндрической головкой |
Загрузка ...
|
|
| 54 | 4129 78520 5 | Рычаг |
Загрузка ...
|
|
| 55 | 4129 78521 3 | Державка |
Загрузка ...
|
|
| 56 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
