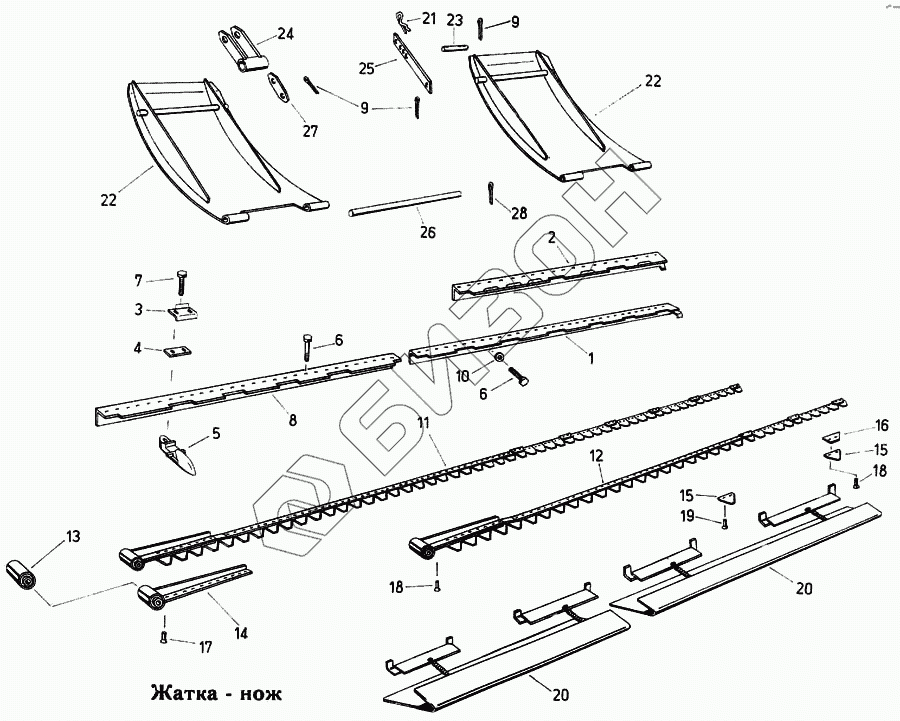

Графический каталог запасных частей к технике: Fortschritt Е-303. Жатка – нож
1
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 78484 8 | Брус пальцевой |
Загрузка ...
|
|
| 2 | 4128 78741 7 | Брус пальцевой, 14 фт |
Загрузка ...
|
|
| 3 | 4043 40365 0 | державка ножа |
Загрузка ...
|
|
| 3 | 4043 40365 0 | державка ножа |
Загрузка ...
|
|
| 4 | 4223 63192 2 | Пластина трения |
Загрузка ...
|
|
| 4 | 4223 63192 2 | Пластина трения |
Загрузка ...
|
|
| 5 | 4105 00085 2 | Палец |
Загрузка ...
|
|
| 5 | 4105 00085 2 | Палец |
Загрузка ...
|
|
| 6 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 6 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 8 | 4129 78485 6 | Уголок, правый |
Загрузка ...
|
|
| 9 | 9963 95028 2 | Шплинт |
Загрузка ...
|
|
| 10 | 9960 92203 1 | Шайба |
Загрузка ...
|
|
| 11 | 4129 79084 6 | Нож, 19 фт |
Загрузка ...
|
|
| 12 | 4128 77755 2 | Нож, 14 фт |
Загрузка ...
|
|
| 13 | 4131 77102 0 | Втулка резиновая |
Загрузка ...
|
|
| 14 | 4129 78483 1 | Головка ножа |
Загрузка ...
|
|
| 15 | 4105 00099 8 | Сегмент |
Загрузка ...
|
|
| 16 | 4105 00037 0 | Пластина-чистик |
Загрузка ...
|
|
| 16 | 4105 00037 0 | Пластина-чистик |
Загрузка ...
|
|
| 17 | 9971 90135 4 | Заклепка с потайной головкой |
Загрузка ...
|
|
| 17 | 9971 90135 4 | Заклепка с потайной головкой |
Загрузка ...
|
|
| 18 | 9971 90128 2 | Заклепка с потайной головкой |
Загрузка ...
|
|
| 18 | 9971 90128 2 | Заклепка с потайной головкой |
Загрузка ...
|
|
| 19 | 9971 90126 6 | Заклепка с потайной головкой |
Загрузка ...
|
|
| 20 | 4221 66839 0 | Приспособление защитное для ножа |
Загрузка ...
|
|
| 20 | 4221 66839 0 | Приспособление защитное для ножа |
Загрузка ...
|
|
| 21 | 9928 93919 3 | Штекер пружинный |
Загрузка ...
|
|
| 21 | 9928 93919 3 | Штекер пружинный |
Загрузка ...
|
|
| 22 | 4129 78481 5 | Башмак |
Загрузка ...
|
|
| 23 | 4129 78516 6 | Палец, короткий |
Загрузка ...
|
|
| 24 | 4129 78512 5 | Вилка |
Загрузка ...
|
|
| 25 | 4129 78513 3 | Хомут |
Загрузка ...
|
|
| 26 | 4129 78514 1 | Палец, длинный |
Загрузка ...
|
|
| 27 | 4129 78515 8 | Рычаг |
Загрузка ...
|
|
| 28 | 9963 94999 6 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
