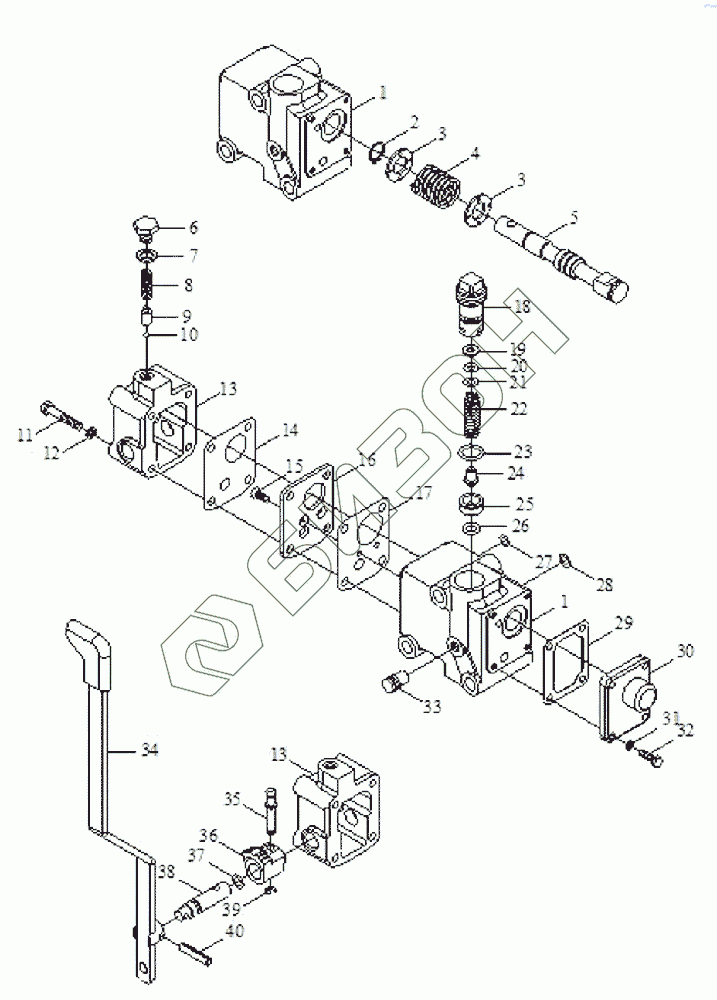

Графический каталог запасных частей к технике: Foton Europard 25. Distributor assembly
FT250.57.001
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.57.001 | FT250.57.001 | Distributor assembly |
Загрузка ...
|
|
| 1 | FT250.57.014 | distributor housing |
Загрузка ...
|
|
| 2 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 3 | FT250.57.115 | Spring circlip |
Загрузка ...
|
|
| 4 | FT250.57.114 | Return spring of sliding valve |
Загрузка ...
|
|
| 5 | FT250.57.113 | sliding valve |
Загрузка ...
|
|
| 6 | FT250.57.123 | screw plug |
Загрузка ...
|
|
| 7 | FT250.57.124 | washer |
Загрузка ...
|
|
| 8 | FT250.57.122 | locating spring |
Загрузка ...
|
|
| 9 | FT250.57.121 | locating spring seat |
Загрузка ...
|
|
| 10 | GB/T308 | Steel bal |
Загрузка ...
|
|
| 11 | GB/T5780 | Болт M16x35-8.8 |
Загрузка ...
|
|
| 12 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 13 | FT250.57.108 | rear cover |
Загрузка ...
|
|
| 14 | FT250.57.107 | paper gasket of baffle |
Загрузка ...
|
|
| 15 | GB/T68 | Slotted flat countersunk screw |
Загрузка ...
|
|
| 16 | FT250.57.106 | Baffle |
Загрузка ...
|
|
| 17 | FT250.57.105 | paper gasket of baffle |
Загрузка ...
|
|
| 18 | FT250.57.128 | Pressure screw plug |
Загрузка ...
|
|
| 19 | FT250.57.110 | Adjusting shim |
Загрузка ...
|
|
| 20 | FT250.57.111 | Adjusting shim |
Загрузка ...
|
|
| 21 | FT250.57.112 | Adjusting shim |
Загрузка ...
|
|
| 22 | FT250.57.129 | spring of safety valve |
Загрузка ...
|
|
| 23 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 24 | FT250.57.131 | Safety valve core |
Загрузка ...
|
|
| 25 | FT250.57.101 | Safety valve seat |
Загрузка ...
|
|
| 26 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 27 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 28 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 29 | FT250.57.103 | Front cover |
Загрузка ...
|
|
| 30 | FT250.57.103 | Front cover |
Загрузка ...
|
|
| 31 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 32 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 33 | JB/ZQ4447 | screw plug Z1/8 |
Загрузка ...
|
|
| 34 | FT250.57.011 | Handle assembly |
Загрузка ...
|
|
| 35 | FT250.57.120 | Puller pin |
Загрузка ...
|
|
| 36 | FT250.57.119 | locating block |
Загрузка ...
|
|
| 37 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 38 | FT250.57.109 | Axle for handle |
Загрузка ...
|
|
| 39 | GB/T896 | Ering 4 |
Загрузка ...
|
|
| 40 | GB/T879 | Spring type straight |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
